उत्पाद विवरण:
|
| प्रमुखता देना: | नितिनोल धातु,नितिनोल मिश्र धातु,बायोमेडिसिन के लिए नितिनोल तार; |
||
|---|---|---|---|
आकृति मेमोरी मिश्र धातु, सुपर इलास्टिक निकल टाइटेनियम मिश्र धातु, बायोमेडिसिन के लिए नितिनोल तार
उत्पाद
आकार मेमोरी मिश्र धातु, सुपर लोचदार निकल टाइटेनियम मिश्र धातु, नितिनोल गोल तार, फ्लैट तार, आकार क्रॉस सेक्शनल वायर बायोमेडिसिन के लिए
अवलोकन
नितिनोल सबसे व्यापक रूप से अध्ययन और सबसे अच्छा आकार स्मृति मिश्र हैं। उनके पास उच्च शक्ति, उच्च प्लास्टिसिटी, अच्छा संक्षारण प्रतिरोध, अच्छी स्थिरता और उत्कृष्ट जैव-सामर्थ्य है। चिकित्सा में इसके आवेदन की श्रेष्ठता यह है कि अन्य आकार की स्मृति मिश्र को प्रतिस्थापित नहीं किया जा सकता है।
नितिनोल दो निकट संबंधी अद्वितीय विशेषताओं को जोड़ती है: आकार की स्मृति और अति सूक्ष्मता। आकार की स्मृति नितिनोल को एक तापमान पर विकृत होने की क्षमता देती है, और फिर अपने परिवर्तन तापमान पर गरम होने पर अपने मूल आकार में लौट आती है। यह प्रभाव इसकी कम तापमान वाली मोनोक्लेनिक मार्टेंसिक संरचना से उच्च तापमान क्यूबिक ऑस्टेनिटिक संरचना में बदलती सामग्री के कारण होता है।
NITINOL के गुण
1 आकृति स्मृति
2 सुपर लोचदार
3 मौखिक तापमान में परिवर्तन के प्रति संवेदनशीलता
4 अच्छा संक्षारण प्रतिरोध
5 विष प्रतिरोधक क्षमता
6 कोमल सुधारात्मक बल
7 अच्छा झटका अवशोषण विशेषताओं
बायोमेडिसिन एक आवेदन के लिए NITINOL
नितिनोल बराबर-परमाणु नी-टीआई मिश्र के पास द्विआधारी के लिए एक शब्द है, और यह अपने अद्वितीय सुपर-लोच के कारण चिकित्सा में व्यापक रूप से उपयोग किया जाता है। हालांकि, विभिन्न गुणों के लिए टर्नेरी या अन्य निकेल-टाइटेनियम मिश्र धातुओं को प्राप्त किया जा सकता है।
बायोमेडिसिन के लिए, मरीजों के दांतों के शुरुआती संरेखण के लिए नाइटिनॉल आर्चवायर का उपयोग किया जाता है। नितिनोल धक्का वसंत और तनाव वसंत ऑर्थोडोंटिक दांत, स्कोलियोसिस ऑर्थोपेडिक डिवाइस के लिए उपयोग किए जाने वाले स्प्रिंग्स हैं। इसके अलावा, विभिन्न हड्डी कनेक्टर, रक्त वाहिका क्लिप, जमावट फिल्टर, रक्त वाहिका फैलाव घटक, सभी प्रकार के इंट्राकॉवेंट स्टेंट, एम्बोलिज़ेशन डिवाइस, हार्ट पैच, थ्रोम्बस फिल्टर, इंटरवेंशनल वायर और सर्जिकल टांके, आदि बनाने के लिए सर्जरी में नाइटिनॉल का उपयोग किया गया था।
रासायनिक संरचना
तालिका एक
| फे | नी | सीआर | Cu | नायब |
| ≤0.05 | 54.5-57.0 | ≤0.01 | ≤0.01 | ≤0.025 |
| सी | ती | सह | एन + O | एच |
| ≤0.05 | संतुलित | ≤0.05 | ≤0.050 | ≤0.005 |
रासायनिक संरचना एएसटीएम F2063-12 या GB 24627-2009 (wt%) के अनुसार है

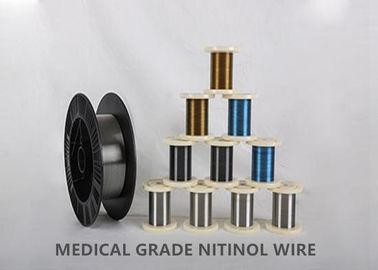

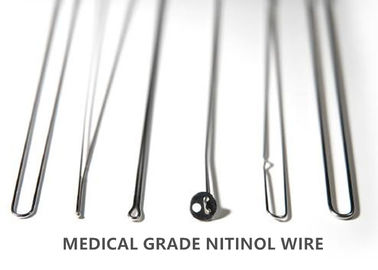

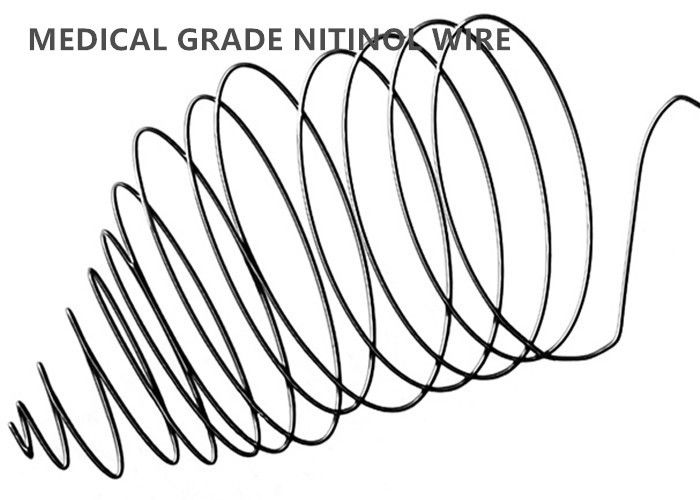

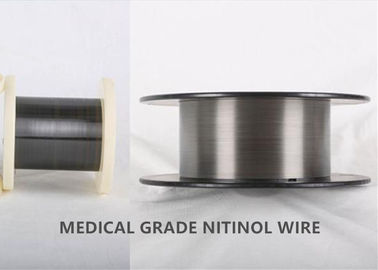

एन ITINOL तार
आकृति मेमोरी नितिनोल तार का उपयोग उन प्रत्यारोपणों को विकसित करने के लिए किया जा सकता है जिन्हें शरीर में एक कॉम्पैक्ट आकार में वितरित किया जा सकता है और फिर उन्हें तैनात किए जाने के बाद अपने कार्यात्मक रूप में सक्रिय किया जा सकता है। यदि आपको किसी विशेष एप्लिकेशन के लिए निश्चित आकार में तार की आवश्यकता है, तो हम आकृति सेटिंग प्रदान करते हैं। यह "सेट" एक तार का आकार है जो विशेष रूप से आपके डिवाइस डिज़ाइन आवश्यकताओं के अनुरूप है। न केवल हम विभिन्न रूपों में नितिनोल का निर्माण करते हैं, हम पूरी प्रक्रिया को नियंत्रित करते हैं, शुरू से अंत तक, नितिनोल के लिए चिकित्सा उपकरण उद्योग के लिए दुनिया के प्रमुख पिघल-से-खत्म स्रोत हैं।
परिवर्तन के तापमान के ठीक ऊपर के तापमान पर सुपरएलास्टिक हो जाता है और 0.5% या उससे कम के स्थायी सेट के साथ सामग्री को 8% तक की वसूली की अनुमति देता है।
नितिनोल दो मूल रूपों में उपलब्ध है:
नितिनोल गोल तार और फ्लैटवायर
नितिनोल केंद्रहीन जमीन बार
सभी नितिनोल ग्रेड गर्मी उपचार के लिए या सीधे सुपर-इलास्टिक तार के रूप में तैयार किए गए ठंडे काम की स्थिति में उपलब्ध हैं।
एन ITINOL तार विशिष्ट आवेदन
नितिनोल तार का उपयोग कई अलग-अलग चिकित्सा और औद्योगिक अनुप्रयोगों के लिए किया जाता है। मेडिकल एप्लिकेशन में संवहनी चिकित्सा, कार्डियक रिदम मैनेजमेंट, न्यूरोस्टिम्यूलेशन, ऑर्थोडॉन्टिक, आर्थोपेडिक, एंडोस्कोपी, इम्प्लांट डेंटिस्ट्री आदि शामिल हैं। विशिष्ट मेडिकल एप्लिकेशन में गाइड वायर, बुना सपोर्ट, डेंटल रूट फाइल, डेंटल आर्च वायर, आईयूडी, सिवनी लाइन, आदि शामिल हैं।
प्रत्येक नितिनोल मेडिकल ग्रेड के लिए कुछ विशिष्ट इंजीनियरिंग अनुप्रयोग नीचे दिए गए हैं:
नितिनोल ए: दिशानिर्देश, स्टेंट, स्टाइल, मेन्ड्रेल, स्टोन रिट्रीवल बास्केट, ऑर्थोडॉन्टिक फाइलें, आदि।
नितिनोल बी *: अक्सर उन अनुप्रयोगों में उपयोग किया जाता है जिनके लिए कमरे के तापमान पर उच्च लोडिंग और अनलोडिंग पठार तनाव की आवश्यकता होती है। क्रोमियम ने परिवर्तन तापमान में कमी के लिए डोप किया और तन्य शक्ति में वृद्धि की।
नितिनोल सी **: अनुप्रयोगों में कठोरता की आवश्यकता होती है। कोबाल्ट में परिवर्तन तापमान में कमी और तन्य शक्ति में वृद्धि हुई है।
नितिनोल डी: शरीर के तापमान (37 डिग्री सेल्सियस) पर सर्वश्रेष्ठ साइकिलिंग प्रदर्शन प्रदान करता है।
नितिनोल ई: इस मिश्र धातु के लिए एक सामान्य अनुप्रयोग उच्च तापमान actuators है।
नितिनोल एफ: इस मिश्र धातु के लिए एक सामान्य अनुप्रयोग उच्च तापमान actuators है।
नितिनोल जी: आमतौर पर उन अनुप्रयोगों में उपयोग किया जाता है जो शरीर के तापमान (37 डिग्री सेल्सियस) पर एक चरण परिवर्तन की आवश्यकता होती है।
नितिनोल एच: बहुत ठंडे तापमान पर्यावरण अनुप्रयोगों में उपयोग के लिए।
* विशिष्ट रासायनिक संरचना: ASTM F2063 Exc। Cr 0.2% से 0.3%
** विशिष्ट रासायनिक संरचना: ASTM F2063 Exc। सह 1% से 2%
एम ऑर्केनिक सर्वोपरी के सुपर प्रायोगिक कार्यक्रम
तालिका 2: ठंड ने सुपर लोचदार काम किया
| तार कोड | Ingot As (° C) | यूटीएस (साई) | बढ़ाव (%) | यूटीएस (साई) | बढ़ाव (%) | पठार लोड हो रहा है (साई) | पठार (साई) उतारना | सक्रिय Af (° C) |
| नीती ए | -35 से -10 | 200,000 मि | > 4% | 180,000 मि | > 10% | > 70,000 | > 20,000 | +10 से +18 |
| नीती बी | -65 से 0 | 250,000 मि | > 4% | 210,000 मि | > 10% | > 80,000 रु | > 35,000 | 0 + 18 |
| नीती सी | -80 * | 200,000 मि | > 5% | 190,000 मि | > 10% | > 100,000 | > 60,000 रु | -15 * |
| नीती डी | -10 से +10 | 220,000 मि | > 4% | 180,000 मि | > 10% | > 65,000 | > 7,000 रु | +14 से 13: |
| नीती ह | ≤ -35 | 220,000 मि | > 4% | 160,000 मि | > 10% | > 75,000 | > 25,000 रु | ≤0 |
| टिप्पणियाँ | 1. स्थायी सेट <0.5% 8% करने के बाद तनावपूर्ण 2. परिणाम 0.05 मिमी से 4.0 मिमी तक गोल तार व्यास के लिए विशिष्ट हैं। 3. सभी यांत्रिक परीक्षण 22 ° 2 ° C पर आयोजित किया गया 4. सक्रिय एफए वह तापमान है जिस पर सामग्री पूरी तरह से ऑस्टेनाइट में बदल गई है। 5. * विशिष्ट लक्ष्य | |||||||
एम शेप मेमरी अलॉयज के एम। पेशेवर गुण
तालिका 3: ठंड ने काम किया स्मृति आकार
| तार कोड | Ingot As (° C) | यूटीएस (साई) | बढ़ाव (%) | यूटीएस (साई) | बढ़ाव (%) | पठार लोड हो रहा है (साई) | सक्रिय Af (° C) |
| नीती ई | ≥ +85 | 220,000 मि | > 3% | 160,000 मि | > 10% | एन / ए | ≥ +85 |
| नीती च | +35 से +85 | 220,000 मि | > 3% | 160,000 मि | > 10% | एन / ए | +40 से +80 |
| नीती जी | +10 से +35 | 220,000 मि | > 3% | 160,000 मि | > 10% | एन / ए | 13:40 से +40 तक |
| ध्यान दें | 1. परिणाम 0.05 मिमी से 4.0 मिमी तक गोल तार व्यास के लिए विशिष्ट हैं। 2. सभी यांत्रिक परीक्षण 22 डिग्री सेल्सियस mechanical 2 डिग्री सेल्सियस पर आयोजित किया गया 3. सक्रिय एफए वह तापमान है जिस पर सामग्री पूरी तरह से ऑस्टेनाइट में बदल गई है। | ||||||
एन ITINOL तार फार्म
गोल तार: 0.05 से 4.0 मिमी

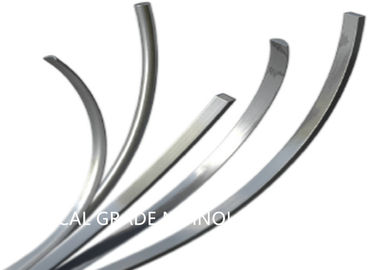

फ्लैट तार - पहलू अनुपात: डब्ल्यू / टी <10
लुढ़का पट्टी - पहलू अनुपात: W / T> 10: 1
न्यूनतम मोटाई: 0.008 मिमी
अधिकतम चौड़ाई: 11.5 मिमी
तुर्कहेड: स्क्वायर, आयताकार
कस्टम आकृतियाँ: विभिन्न प्रकार के आकार के क्रॉस-अनुभागीय तार
नितिनल गोल तार व्यास और सहिष्णुता
तालिका 4
| व्यास मिमी | 4.00-2.00 | 2.00-1.00 | 1.00-0.35 | 0.35-0.26 | 0.26-0.15 | 0.15-0.05 |
| सहिष्णुता मिमी | ± 0.020 | ± 0.015 | ± 0.010 | ± 0.007 | ± 0.005 | ± 0.004 |
व्यास सहिष्णुता के आधे के भीतर गोलाई से बाहर।
डी एलीवेरी कंसीडेशन
(1) सीधा सुपरलेस्टिक (एसई)
(2) कोल्ड (सीडब्ल्यू) ने काम किया
डब्ल्यू ईआरई सर्फ़िंग कॉनडिशन
(1) लाइट ऑक्साइड - हीरे की खींची गई सतह
(२) डार्क ऑक्साइड - हीरे की खींची हुई सतह
(३) ब्लैक ऑक्साइड - हीरे की खींची हुई सतह
(4) Etch - ऑक्साइड परत का रासायनिक निष्कासन - चिकनी सतह को बनाए रखेगा
(5) मसालेदार - बेस धातु की थोड़ी मात्रा के साथ ऑक्साइड परत का रासायनिक निष्कासन - सतह की खुरदरी बनावट होगी
(6) Etched और यंत्रवत् पॉलिश किए गए - यांत्रिक पॉलिश के बाद ऑक्साइड परत की रासायनिक हटाने - सतह में स्टेनलेस स्टील उपस्थिति होगी (हालांकि> 40x बढ़ाई पर, सूक्ष्म खरोंच मौजूद होंगे
(() ऑक्साइड मुक्त - चिकना और दृश्य ऑक्साइड के बिना
तार कोड
सक्रिय एफए तापमान नितिनोल के महत्वपूर्ण गुणों में से एक है जो मिश्र धातु के प्रभावी सुपर-लोचदार प्रदर्शन को निर्धारित कर सकता है। यद्यपि 54.5 ~ 57.0mass% की सीमा में सभी प्रमुख नी सामग्री एएसटीएम F2063-12 मानक कल्पना के अनुरूप है, लेकिन इसकी एफ रासायनिक संरचना के लिए बहुत संवेदनशील है, नितिनोल रचना की विस्तृत ग्रेडिंग महत्वपूर्ण महत्व है। यही कारण है कि हम मिश्र धातु की पहचान करने के लिए विस्तृत और सत्यापित सामग्री कोड का उपयोग करते हैं।
तालिका 5
| तार कोड | ए | बी | सी | डी | ए | एफ | जी | एच |
| सक्रिय एक च तापमान ℃ | 70 +/- 10 | 30 +/- 10 | 25 +/- 5 | 17 +/- 7 | 10 +/- 10 | 5 +/- 10 | -20 +/- 10 | -30 +/- 15 |

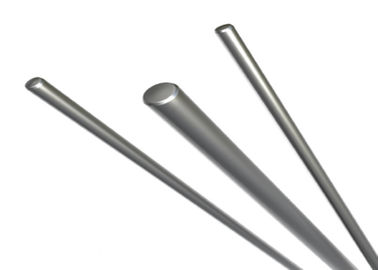

N ITINOL केंद्र भवन बार
नितिनोल तार के साथ, मेडिकल ग्रेड नितिनोल बार भी उपलब्ध है जो व्यास के साथ 2.0 मिमी से 5.0 मिमी तक एक प्राकृतिक गठन ऑक्साइड या केंद्र रहित जमीन और पॉलिश सतह के विकल्प के साथ है।
भूवैज्ञानिक बार के टी यापनिक यांत्रिकी गुण
शर्त: सुपर लोचदार
तालिका 6
| सामग्री के प्रकार | यूटीएस (पीएसआई) | बढ़ाव (%) | पठार लोड हो रहा है (PSI) | पठार उतारना (PSI) | सक्रिय Af (° C) |
| नीती ए | 130,000 | 12% से अधिक | 65,000 | 15,000 | 18 से नीचे |
| टिप्पणियाँ | 1. स्थायी सेट 1% अधिकतम है। 6% तक तनावपूर्ण 2. कमरे के तापमान पर आयोजित सभी यांत्रिक परीक्षण (22 ° C C 2 ° C) | ||||
मुख्य अनुप्रयोग
हड्डी का डॉक्टर
ऑर्थोडॉन्टिक
मानत विशिष्टताएँ
एएसटीएम F2063-12 मेडिकल उपकरणों और सर्जिकल प्रत्यारोपण में इस्तेमाल किए गए गढ़ा नाइटिनोल आकार की स्मृति मिश्र धातु की मानक रासायनिक संरचना
GB 24627 मेडिकल उपकरणों और सर्जिकल प्रत्यारोपण में उपयोग किए गए गढ़ा नाइटिनोल आकार की मेमोरी मिश्र धातु की मानक रासायनिक संरचना
ASTM F2633-13 चिकित्सा उपकरणों और सर्जिकल प्रत्यारोपण के लिए सहज नाइटिनोल आकार मेमोरी मिश्र धातु फिटिंग के लिए मानक विनिर्देश
एएसटीएम F2005-05 नाइटिनोल आकार स्मृति मिश्र के लिए मानक शब्दावली
एएसटीएम F2004-05 थर्मल विश्लेषण द्वारा नितिनोल मिश्र धातु के संक्रमण तापमान के लिए एक मानक परीक्षण विधि
एएसटीएम F2516-14 नाइटिनॉल हाइपरलास्टिक सामग्री के लिए तनन परीक्षण विधि
एएसटीएम F2082-15 झुकने और नि: शुल्क बहाली द्वारा नाइटोलशेप मेमोरी मिश्र धातु के चरण संक्रमण तापमान के लिए मानक परीक्षण विधि।
फायदा
सभी आने वाले नितिनोल कच्चे माल को रसायन विज्ञान, परिवर्तन तापमान, सामग्री समरूपता और माइक्रोस्ट्रक्चर के लिए मालिकाना विनिर्देशों को पूरा करने के लिए तीसरे पक्ष के निरीक्षण के अधीन हैं। एक असाधारण रूप से चिकनी और समान सतह खत्म गुणवत्ता को बढ़ावा देने के लिए, सभी तार और ट्यूब उत्पाद एक उच्च परिशुद्धता एकल और बहु-क्रिस्टलीय हीरे की ड्राइंग तकनीक का उपयोग करते हैं। सही सुपर-लोचदार गर्मी उपचार के बाद, चिकित्सा ग्रेड निकल-टाइटेनियम सामग्री मानव तापमान पर स्थायी झुकने के बिना 8% तक तनाव से गुजर सकती है।
व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| मूल्य | बातचीत योग्य |
| पैकेजिंग विवरण | पानी को रोकने, समुद्र में चलने योग्य परिवहन, गैर-धूमन लकड़ी के बक्से |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | प्रति माह 20 मीट्रिक टन |
