|
उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील 17-4PH, S17400, SUS 630 जाली खोखले | वर्गीकरण: | मार्टेंसिटिक वर्षा कठोर स्टेनलेस स्टील |
|---|---|---|---|
| तन्यता ताकत: | 1100~1300MPa | ||
| हाई लाइट: | स्टेनलेस स्टील 17-4PH सीमलेस ट्यूब,मार्टेंसिटिक वर्षा हार्डनिंग स्टेनलेस स्टील,17-4PH जाली सीमलेस ट्यूब |
||
1 उत्पाद

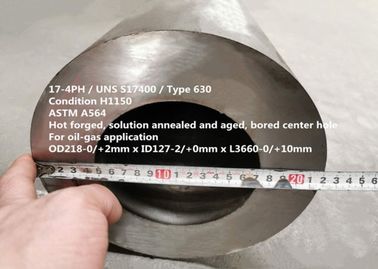

Martensitic वर्षा कठोर स्टेनलेस स्टील 17-4PH (हालत H1100, H1150 आदि), SUS630, S17400 मोटी दीवार मोटाई जाली सीमलेस ट्यूब
2 एक्वैरियम डिजाइन
0C17Ni4Cu4Nb (GB / T), AISI630 (ASTM), WNN.1.4542, X5CrNiCuNb16-4 (DIN)
3 आवेदन
(१) तेल-गैस
(२) पेट्रो-रसायन
4 ओवरव्यू
17-4PH एक क्रोमियम-निकेल-कॉपर वर्षा है, जो जंग प्रतिरोध के एक मध्यम स्तर के साथ-साथ उच्च शक्ति और कठोरता की आवश्यकता वाले अनुप्रयोगों के लिए इस्तेमाल किया जाता है।उच्च शक्ति लगभग 600 approximately (316 ℃) तक बनाए रखी जाती है।यह मिश्र धातु कई विशिष्टताओं में ग्रेड या टाइप 630 नामित है।
17-4PH एनेल्ड स्थिति में संरचना में मार्टेंसिटिक है और एक कम तापमान उपचार द्वारा मजबूत किया जाता है जो मिश्र धातु में एक तांबे युक्त चरण को अवक्षेपित करता है।वर्षा सख्त करने वाले परिवार में कई मिश्र धातुओं की तुलना में, S17400 मिश्र धातु को एक साधारण गर्मी उपचार की आवश्यकता होती है;शक्ति और क्रूरता के संयोजन के आधार पर एक कदम प्रक्रिया 900 ℉ (482 ℃) से 1150 ℉ (621 ℃) तक के तापमान में आयोजित की जाती है।गुणों की एक विस्तृत श्रृंखला इस एक कदम गर्मी उपचार द्वारा उत्पादित की जा सकती है।900 ℉ (482 ℃) रेंज में हीट ट्रीटमेंट सबसे ज्यादा ताकत पैदा करता है, हालांकि S17700 या S15700 जैसे मिश्र धातुओं की तुलना में थोड़ा कम है।स्टेनलेस स्टील को सख्त करने वाली बाद वाली वर्षा को आमतौर पर गर्मी उपचार को पूरा करने के लिए अधिक चरणों की आवश्यकता होती है।
5 रासायनिक संरचना (wt%):
| फे | नी | नायब | सीआर | Cu | मो | टा |
| बाल। | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| सी | Mn | सी | पी | एस | नायब + टा | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6शारीरिक स्थिरांक
घनत्व: 7.86 ग्राम / सेमी³ (0.284 पाउंड / इंच)
गलनांक: 1400-1440 ℃
7यांत्रिक संपत्ति
900 (482 ℃) में गर्मी उपचार के साथ 1150 ℉ (621 ℃) सीमा तक कमरे के तापमान तन्यता गुण काफी भिन्न हो सकते हैं।नीचे दिखाए गए मान विशिष्ट कमरे के तापमान गुण हैं जो कि विभिन्न वर्षा सख्त गर्मी उपचार के साथ-साथ 1950 ℉ (1066 ℃) समाधान गर्मी उपचार के लिए अपेक्षित हो सकते हैं।
| स्थिति | ए | H900 | H1075 | H1150 | |
| 0.2% ऑफसेट यील्ड ताकत | ksi | 110 | 180 | 135 | 125 |
| एमपीए | 760 | 1,240 | 930 | 860 | |
| अत्यंत सहनशक्ति | ksi | 150 | 195 | 155 | 145 |
| एमपीए | 1,030 | 1,340 | 1,070 | 1,000 | |
| बढ़ाव (प्रतिशत 2 में) | 8 | 10 | 10 | 10 | |
| कठोरता रॉकवेल सी स्केल |
38 अधिकतम। (363HB अधिकतम) |
40-47 (388-444HB) |
33-39 (311-376HB) |
28-37 (277-352HB) |
|
8 भ्रष्टाचार प्रतिरोध
17-4PH किसी भी अन्य मानक कठोर स्टेनलेस स्टील के लिए बेहतर संक्षारण प्रतिरोध है।
परीक्षणों से पता चला है कि 17-4PH का संक्षारण प्रतिरोध अधिकांश मीडिया में टाइप 304 स्टेनलेस स्टील के बराबर है।सामान्य तौर पर, 17-4PH मिश्र धातु का संक्षारण प्रतिरोध कठोर 400 श्रृंखला के स्टेनलेस स्टील्स से बेहतर होता है।अन्य वर्षा के साथ स्टेनलेस स्टील को सख्त करने के लिए, 17-4PH को तनाव को कम करने के लिए अतिसंवेदनशील होता है चरम शक्ति पर जंग।नतीजतन, अनुप्रयोगों में जहां क्लोराइड तनाव जंग खुर एक संभावना है, सामग्री को अंतिम कठोरता का उपयोग किया जाना चाहिए ताकि इच्छित अंत उपयोग के साथ संगत सबसे कम कठोरता का उत्पादन किया जा सके।यह उच्चतम तापमान पर गर्मी उपचार द्वारा किया जाता है जो उपयुक्त न्यूनतम गुण पैदा करेगा।
Annealed हालत में सामग्री आम तौर पर सेवा में नहीं रखा जाना चाहिए।इस स्थिति में, सामग्री में एक अप्रतिबंधित मार्सेंसाइट संरचना होती है और वृद्ध सामग्री की तुलना में कम नमनीय होती है।अप्रशिक्षित मार्टेन्सिट अप्रत्याशित भंगुर भंग के अधीन हो सकता है।संक्षारक वातावरण में, अप्रशिक्षित मार्टेंसाइट सामग्री से हाइड्रोजन उत्सर्जन के रूप में उत्सर्जित होने वाली घटनाओं के लिए अधिक संवेदनशील है, जिसमें गर्मी उपचार के सख्त सख्त उपचार में से एक है।इसी प्रकार, अप्रशिक्षित मार्टेन्साइट क्लोराइड स्ट्रेस जंग के लिए अधिक संवेदनशील होता है, जिसमें मैट्रेस की मात्रा कम होती है।
यह मिश्र धातु स्थैतिक जल में क्षरण या क्षरण के लिए अतिसंवेदनशील है।
यह पेट्रोकेमिकल, खाद्य प्रसंस्करण और कागज उद्योग में 304L ग्रेड के रूप में जंग के लिए एक ही प्रतिरोध है।
9ऑक्सिडेशन रेजिस्टेंस
17-4PH का ऑक्सीकरण प्रतिरोध टाइप 410 की तरह 12 प्रतिशत क्रोमियम मिश्र धातुओं से बेहतर है, लेकिन टाइप 430 से थोड़ा कम है। वर्षा सख्त सतह ऑक्सीकरण का उत्पादन करेगा।
10 गर्मी उपचार
17-4PH एनेल्ड कंडीशन में सुसज्जित है।इसे सॉल्यूशन हीट ट्रीटेड कंडीशन भी कहा जाता है, या कंडीशन ए। एनीलिंग का संचालन लगभग 1900 ℉ (1040 ℃) से 1950) (1065 ℃) और कमरे के तापमान को ठंडा करने वाली हीट ट्रीटमेंट द्वारा किया जाता है।इस स्थिति में, सामग्री में एक मार्शलेंसिक संरचना होती है।एक मार्टेंसिक संरचना के रूप में, 17-4PH मिश्र धातु के पास एनाल्ड स्थिति में अपेक्षाकृत उच्च शक्ति और कठोरता है।सामग्री की शक्ति और कठोरता आमतौर पर वृद्ध अवस्था में H1150 से कुछ कम होती है।
17-4PH वर्षा सख्त स्टेनलेस स्टील के लिए उपयोग किए जाने वाले गर्मी उपचार नीचे संक्षेप में प्रस्तुत किए गए हैं।
| स्थिति | तापमान | समय |
| H900 | 900 ± 10 ℉ (482 ± 5 ℃) | 60 मि।± 5 मि। |
| H925 | 925 ± 10 ℉ (496 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1025 | 1025 ± 10 ℉ (552 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1075 | 1075 ± 10 ℉ (579 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1100 | 1100 ± 10 ℉ (593 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1150 | 1150 ± 10 ℉ (621 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| SA693 से हालत H1150-M | 1400) 10 ℉ (760 ± 5 ℃) 2 घंटे + 1150 ℉ 10 Hours 4 घंटे | |
11 प्रक्रिया
फोर्जिंग → रफ मशीनिंग → सोल्यूशन एनीलिंग → एजिंग → सेंटर होल बोरिंग → टेस्ट एंड इंस्पेक्शन
12 उत्पाद क्षमता
आयुध डिपो: 120-300 मिमी
आईडी: 50-200 मिमी
लंबाई: 500-10,000 मिमी
स्ट्रेटनेस: ness1 मिमी / मी
सतह: किसी न किसी machined
13 मानक विनिर्देश
SAE AMS 5643R
एएसटीएम A564
14 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी को रोकने, समुद्र में चलने योग्य परिवहन, प्लास्टिक बॉक्स |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 30-60 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | 1000 मीट्रिक टन / महीना |
व्यक्ति से संपर्क करें: Mr. lian
दूरभाष: 86-13913685671
फैक्स: 86-510-86181887
