8.0 ग्राम / सेमी 3 घनत्व के साथ पेट्रोकेमिकल उद्योग के लिए सीआरए निर्बाध पाइप विशेष मिश्र

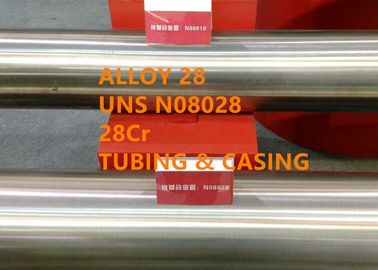

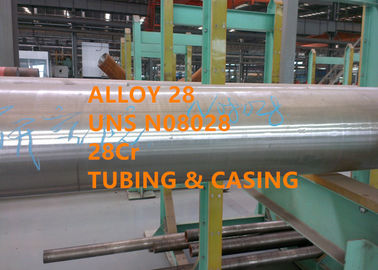

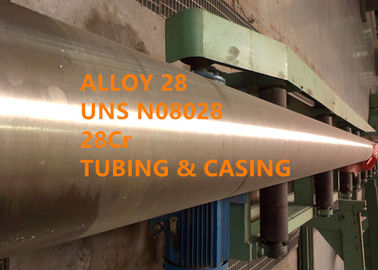

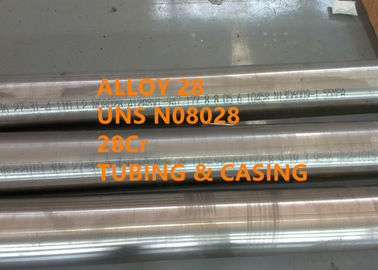

एपीआई टयूबिंग और केसिंग के लिए जंग प्रतिरोधी मिश्र धातु (सीआरए) सीमलेस पाइप अलॉय 28, UNS N08028 (28Cr)

1 उत्पाद

एपीआई टयूबिंग और केसिंग के लिए जंग प्रतिरोधी मिश्र धातु (सीआरए) सीमलेस पाइप अलॉय 28, UNS N08028 (28Cr)

2 समतुल्य पदनाम

डब्ल्यू.एन.आर.1.4563, इंकोलॉय® मिश्र धातु 28

3 सिंहावलोकन

मिश्र धातु 28 एक अत्यधिक मिश्र धातु वाला ऑस्टेनिटिक स्टेनलेस स्टील है जो विभिन्न प्रकार के संक्षारक मीडिया के प्रतिरोध की पेशकश करता है।क्रोमियम और मोलिब्डेनम की अपनी सामग्री के कारण, मिश्र धातु ऑक्सीकरण और एसिड और लवण को कम करने दोनों के लिए प्रतिरोध प्रदान करता है।तांबे की उपस्थिति सल्फ्यूरिक एसिड के प्रतिरोध को बढ़ाती है।

4 आवेदन

मिश्र धातु 28 का उपयोग रासायनिक और पेट्रोकेमिकल प्रसंस्करण उद्योग में किया जाता है।मिश्र धातु 28 ट्यूबों को मध्यम संक्षारक गहरे खट्टे गैस कुओं में डाउनहोल सेवा के लिए उच्च शक्ति के स्तर पर ठंडा किया जाता है।

5 रासायनिक संरचना

6पीहाइसिकल गुण

घनत्व: 0.29 पौंड/इंच³ (8.0 ग्राम/सेमी³)

विशिष्ट गर्मी: (32-212 डिग्री फारेनहाइट), 0.105 बीटीयू एलबी डिग्री फारेनहाइट ((0-100 डिग्री सेल्सियस), 450 जे / किग्रा डिग्री सेल्सियस)

विस्तार का गुणांक, 10^-6 डिग्री फ़ारेनहाइट में/में (माइक्रोम/एम डिग्री सेल्सियस)

70-200°F (21-93°C) 8.3 (15.0)

70-500°F (21-260°C) 8.8 (15.9)

70-800°F (21-427°C) 9.3 (16.8)

ऊष्मीय चालकता^ए, 66 बीटीयू इंच/फीट² एच डिग्री फ़ारेनहाइट (11.4 डब्ल्यू / एम डिग्री सेल्सियस)

विधुतीय प्रतिरोधकर्ता^ए, 594 ओम सर्किल मिल/फीट (0.99 माइक्रो ओम एम)

यंग मापांक^ए, 29.0 x 10³ केएसआई (200 जीपीए)

^ए एनील्ड उत्पाद, कमरे के तापमान पर परीक्षण किया गया

7 यांत्रिक गुण

विशिष्ट यांत्रिक गुण

8 ट्यूबिंग आकार

ओडी: 3-1/2 इंच (88.9mm), 4 इंच (101.6mm), 4-1/2 इंच (114.3mm)

डब्ल्यूटी: 5.49 मिमी - 16.00 मिमी

लंबाई: R1 (6.10 - 7.32m), R2 (8.53 - 9.75m), R3 (11.58 - 12.80m)

9 आवरण आकार

ओडी: 4-1/2 इंच (114.3mm), 5 इंच (127.0mm), 5-1/2 इंच (139.7mm), 6-5/8 इंच (168.28mm), 7 इंच (177.8mm), 7 -5/8 इंच (193.68mm), 7-3/4 इंच (196.85mm), 8-5/8 इंच (219.08mm)

डब्ल्यूटी: 5.21 मिमी - 22.22 मिमी

लंबाई: R1 (4.88 - 7.62m), R2 (7.62 - 10.36m), R3 (10.36 - 14.63m)

10 आयाम सहिष्णुता

निम्नलिखित सहनशीलता पाइप के बाहरी व्यास, डी पर लागू होती है

दीवार की मोटाई: पाइप के लिए सहिष्णुता -12.5%

व्यास के अंदर: व्यास के अंदर, डी, बाहरी व्यास और द्रव्यमान सहनशीलता द्वारा नियंत्रित होता है।

11 गर्म बाहर निकालना प्रक्रिया

बार → इंस्पेक्शन → पीलिंग → कटिंग → बोरिंग → चम्फरिंग → इंस्पेक्शन → क्लीनिंग → प्रीहीटिंग → इंडक्शन हीटिंग → ब्रोचिंग → इंडक्शन हीटिंग → हॉट एक्सट्रूडिंग → हीट ट्रीटमेंट → स्ट्रेटनिंग → सॉ कटिंग → पिकलिंग → इंस्पेक्शन एंड रिपेयरिंग → सीआर (सीडी) → डीऑयल → हीट ट्रीटमेंट → स्ट्रेटनिंग → कट टू लेंथ → पिकलिंग → एनडीटी (एडी-करंट इंस्पेक्शन, यूटी, हाइड्रोलिक प्रेशर इंस्पेक्शन) → पैकिंग

एक्सट्रूडेड सीमलेस ट्यूब की 12 विशेषता

एक्सट्रूज़न पाइप का उत्पादन तिरछा रोलिंग और रोलर रोलिंग से पूरी तरह से अलग है और इसमें निम्नलिखित विशेषताएं हैं:

(1) ट्यूब प्रक्रिया के अन्य तरीकों की तुलना में, एक्सट्रूज़न विधि तीन-तरफ़ा संपीड़ित तनाव के माध्यम से बनाने की प्रक्रिया में धातु की विशेषता है, जिसका उपयोग कम प्लास्टिसिटी स्टील और मिश्र धातु, जैसे कि ज़िरकोनियम मिश्र धातु, टाइटेनियम मिश्र धातु का उत्पादन करने के लिए किया जा सकता है। परमाणु ऊर्जा उद्योग और विशेष रासायनिक औद्योगिक के आवेदन के लिए Ni-Cr-Fe गर्मी प्रतिरोधी मिश्र धातु, आदि।और अच्छी सतह की गुणवत्ता प्राप्त की जा सकती है।

(2) एक्सट्रूज़न विधि में सरल डाई, निर्माण और बदलने में आसान होने के कारण बहुत लचीलापन और गतिशीलता है।

(3) एक्सट्रूडर द्वारा उत्पादित ट्यूब की विशिष्टता रेंज अन्य प्रक्रिया से बड़ी है।

(4) ट्यूब प्रक्रिया के अन्य तरीकों की तुलना में, एक्सट्रूज़न बेहतर गुणवत्ता प्राप्त कर सकता है, ट्यूब के यांत्रिक गुण अधिक समान हैं, और ट्यूब की आंतरिक और बाहरी सतह रोलिंग की तुलना में बेहतर है।

13 हॉट एक्सट्रूडिंग यूनिट

(1) 25MN ब्रोचिंग मशीन और 63MN हॉरिजॉन्टल एक्सट्रूडर इटली के डेनिएली से आयात किया गया।मैक्स।एक्सट्रूज़न गति: 300 मिमी / एस, अधिकतम एक्सट्रूज़न बल 62.17 एमएन, वार्षिक उत्पादन क्षमता 40000 एमटी।

(2) एक्सट्रूडेड पाइप का आकार: Φ60～325 मिमी × 6～40 मिमी

(3) एक्सट्रूडेड पाइप की लंबाई: 3000～18000 मिमी

(4) सिंगल पाइप बिलेट वजन:≤1.2MT

(5) एक्सट्रूडेड पाइप टॉलरेंस: व्यास ± 1%, दीवार की मोटाई ± 10%

(6) अल्ट्रा लंबी और अल्ट्रा मोटी पाइप के लिए उपयुक्त, आकार 168 x 10 x 14000 मिमी, एकल पाइप वजन 550 किग्रा

(7) मुख्य सामग्री: ऑस्टेनिटिक स्टेनलेस स्टील, मार्टेंसिटिक स्टेनलेस स्टील, डुप्लेक्स स्टेनलेस स्टील, सुपर स्टेनलेस स्टील, निकल-आधारित मिश्र धातु, धातुकर्म मिश्रित द्विधातु सीमलेस ट्यूब, आकार का पाइप आदि।

14 मुख्य उपकरण

15 गर्म वेध प्रक्रिया

बार → निरीक्षण → पीलिंग → कटिंग → सेंटरिंग → हीटिंग → वेध → अचार बनाना → एंड कटिंग → इंस्पेक्शन और रिपेयरिंग → सीआर (सीडी) → डीऑयल → हीट ट्रीटमेंट → स्ट्रेटनिंग → कट टू लेंथ → अचार → यूडीटी (एडी करंट इंस्पेक्शन, यूटी, हाइड्रोलिक) दबाव निरीक्षण) → पैकिंग

16 हीट ट्रीटमेंट

UNS N08028 के लिए अनुशंसित ऊष्मा उपचार में सामग्री को 1975 से 2100°F (1080 से 1150°C) के तापमान पर गर्म करना और बाद में पानी में शमन करना या अन्य तरीकों से तेजी से ठंडा करना शामिल होगा।

स्केल को उपयुक्त साधनों से हटाया जाएगा।जब उज्ज्वल annealed, पैमाने हटाने के संचालन आवश्यक नहीं हैं।

17 प्रतिस्पर्धात्मक लाभ

(1) उच्च तापमान मिश्र धातु, संक्षारण प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाएं और अंशांकन केंद्र।
(3) पेटेंट प्रौद्योगिकी।
(4) तेल-गैस कुएं में कई दसियों हज़ार मीटर गहरे चलने पर उत्कृष्ट प्रदर्शन।

(5) हमारे पास बेकर ह्यूजेस, हॉलिबर्टन, चाइना नेशनल ऑफशोर ऑयल कॉर्पोरेशन लिमिटेड (CNOOC), आदि जैसे टर्मिनल ग्राहक हैं।

18उत्पाद प्रपत्र

पाइप और ट्यूब: समाधान-एनील्ड स्थिति में सुसज्जित किया जाएगा।

19 मानक विशिष्टता

अलॉय 28 को NACE MR0175 में लिस्ट किया गया है।

आवरण और टयूबिंग के लिए एपीआई 5CT विशिष्टता

ASTM B668 / ASME SB668 UNS N08028 और N08029 सीमलेस पाइप और ट्यूब के लिए मानक विशिष्टता

एएसटीएम बी829 / एएसएमई एसबी829 निकल और निकेल मिश्र के लिए सामान्य आवश्यकताओं के लिए मानक विनिर्देश
