उत्पाद विवरण:
|
| सामग्री: | UNS N06985, एक स्थिर ऑस्टेनिटिक निकल-क्रोमियम-लौह मिश्र धातु | ||
|---|---|---|---|
| हाई लाइट: | जंग प्रतिरोधी मिश्र,उच्च शक्ति विशेष मिश्र,पेट्रो रसायन उद्योग विशेष मिश्र धातु पाइप |
||

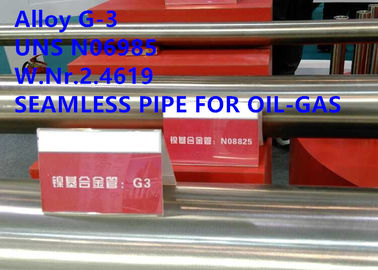

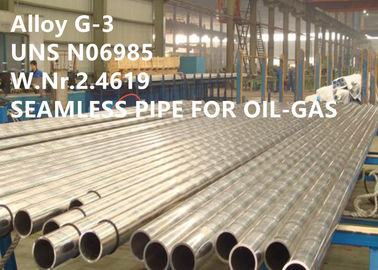

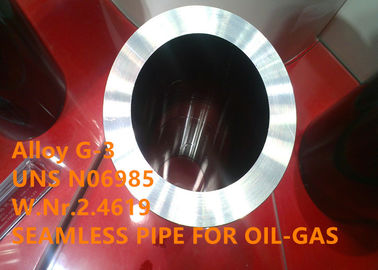

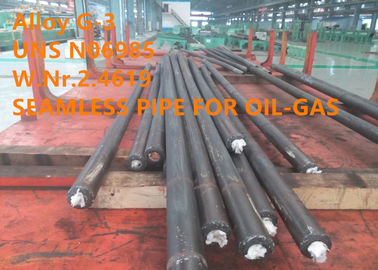

तेल-गैस के लिए जंग प्रतिरोधी मिश्र धातु सीमलेस पाइप मिश्र धातु G-3, UNS N06985
1 उत्पाद
परिवेश और उच्च तापमान पर तेल-गैस से निपटने वाले सल्फ्यूरिक और फॉस्फोरिक एसिड के लिए जंग प्रतिरोधी मिश्र धातु सीमलेस पाइप मिश्र धातु G-3, UNS N06985।
2 समतुल्य पदनाम
डब्ल्यू एनआर2.4619, NiCr22Mo7Cu (DIN), NiCr22Fe20Mo7Cu2 (ISO), Hastelloy® G-3, Inconel® मिश्र धातु G-3, VDM® मिश्र धातु जी -3, निक्रोफर ® 4823 एचएमओ
3 सिंहावलोकन
मिश्र धातु जी -3 मोलिब्डेनम और तांबे के अतिरिक्त के साथ एक स्थिर ऑस्टेनिटिक निकल-क्रोमियम-लौह मिश्र धातु है।कुछ छोटे तत्वों को गर्मी-प्रभावित-क्षेत्र (HAZ) जंग और बेहतर वेल्डेबिलिटी के प्रतिरोध में वृद्धि के लिए नियंत्रित किया जाता है।मिश्र धातु जी -3 में ऑक्सीकरण रसायनों और वायुमंडल के लिए उत्कृष्ट संक्षारण प्रतिरोध है।यह निकल और तांबे की सामग्री के कारण रसायनों को कम करने के लिए भी प्रतिरोधी है।निकल क्लोराइड युक्त वातावरण में असाधारण तनाव-जंग-खुर प्रतिरोध के साथ मिश्र धातु भी प्रदान करता है।उच्च मोलिब्डेनम खड़ा और दरार जंग के लिए बहुत अच्छा प्रतिरोध प्रदान करता है।कम कार्बन संवेदीकरण को रोकने में मदद करता है, जिससे मिश्र धातु को अंतर-दानेदार जंग के लिए प्रतिरोध दिया जाता है।
मिश्र धातु जी -3 की विशेषता है:
ऑक्सीकरण और कम करने की स्थिति दोनों के तहत संक्षारक मीडिया की एक विस्तृत श्रृंखला के लिए बहुत अच्छा प्रतिरोध
दरार और खड़ा जंग के लिए उत्कृष्ट प्रतिरोध और जंग खुर के तनाव के लिए
4 आवेदन
मिश्र धातु जी -3 विशेष रूप से फॉस्फोरिक और सल्फ्यूरिक जैसे कम करने वाले एसिड को संभालने के लिए उपयुक्त है।इसका उपयोग ग्रिप गैस डिसल्फराइजेशन सिस्टम (स्क्रबर्स) में किया जाता है, विशेष रूप से क्वेंचर, डैपर और आउटलेट डक्टिंग क्षेत्रों में।इसका उपयोग रासायनिक और लुगदी और कागज उद्योगों में अन्य वायु प्रदूषण नियंत्रण प्रणालियों में किया जा सकता है।यह फॉस्फोरिक एसिड निर्माण संयंत्रों में बाष्पीकरण करने वालों, हीट एक्सचेंजर्स, टैंक लाइनर और अन्य उपकरणों के लिए एक अच्छा उम्मीदवार है।
मिश्र धातु जी-3 परिवेश और उच्च तापमान पर सल्फ्यूरिक और फॉस्फोरिक एसिड को संभालने वाले घटकों के लिए रासायनिक और पेट्रोकेमिकल उद्योग में व्यापक अनुप्रयोग पाता है।
विशिष्ट अनुप्रयोग हैं:
अपशिष्ट परमाणु ईंधन तत्वों के विघटन के लिए पोत और उपकरण
ग्रिप गैस डिसल्फराइजेशन सिस्टम के लिए अवयव
खट्टा गैस सेवा में उपकरण और घटक
एसिटिक एसिड निर्माण के लिए उपकरण
5 रासायनिक संरचना
| फ़े | नी | करोड़ | घन | एमओ | वू | सीओ |
| 18.0-21.0 | संतुलन | 21.0-23.5 | 1.5-2.5 | 6.0-8.0 | 1.50 | 5.0 |
| सी | एम.एन. | सि | पी | एस | नायब | नायब+ता |
| 0.015 | 1.0 | 1.0 | 0.040 | 0.030 | 0.20-0.50 | 0.50 |
6 पीहाइसिकल गुण
घनत्व: 0.3 एलबी / इंच3 (8.3 ग्राम/सेमी3)
पिघलने की सीमा: 1260-1343 डिग्री सेल्सियस (2300-2450 डिग्री फारेनहाइट)
7 यांत्रिक गुण
मिश्र धातु जी -3 अच्छे यांत्रिक गुणों को प्रदर्शित करता है।
समाधान उपचारित स्थिति और संकेतित आकार श्रेणियों में मिश्र धातु G-3 पर निम्नलिखित गुण लागू होते हैं।
तालिका 3 कमरे के तापमान पर न्यूनतम यांत्रिक गुण।
| प्रपत्र | आयाम | तन्यता ताकत | 0.2% उपज ताकत | 1% उपज ताकत | बढ़ाव A5 | ब्रिनेल कठोरता | ||||
| मिमी | इंच | एन/मिमी2 | केएसआई | एन/मिमी2 | केएसआई | एन/मिमी2 | केएसआई | % | मॉडिफ़ाइड अमेरिकन प्लान | |
| शीट, पट्टी | 0.5 - 20.0 | 0.02 - 2 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | 240 |
| प्लेट | > 20.0 - 65 | 2 3/4 - 2 1/4 | 590 | 85 | 210 | 30 | 230 | 33 | 35 | 240 |
| ट्यूब, पाइप | > 20.6 - 65 | 0.025 - 2 3/16 | 620 | 90 | 240 | 35 | 260 | 38 | 35 | 240 |
| रॉड, बार | 20 | 3/4 | 620 | 90 | 240 | 35 | 260 | 38 | 45 | 240 |
| > 20 - 90 | > 3/4 - 3 1/2 | 585 | 85 | 205 | 30 | 225 | 33 | 35 | 240 | |
8 जंग प्रतिरोध
मिश्र धातु जी -3 ऑक्सीकरण और कम करने की स्थिति दोनों के तहत एसिड और क्षार में जंग के लिए अत्यधिक प्रतिरोधी है।
यह ओस बिंदु के नीचे मिश्रित अकार्बनिक और कार्बनिक अम्ल, फ्लुओसिलिक एसिड, दूषित नाइट्रिक, सल्फ्यूरिक और फॉस्फोरिक एसिड, हाइड्रोफ्लोरिक एसिड और ग्रिप गैसों के लिए बहुत अच्छा प्रतिरोध प्रदर्शित करता है।
उच्च मोलिब्डेनम सामग्री दरार और खड़ा जंग के लिए उत्कृष्ट प्रतिरोध सुनिश्चित करती है।
मिश्र धातु जी -3 क्लोराइड-प्रेरित तनाव जंग क्रैकिंग के लिए वस्तुतः प्रतिरक्षा है।
9 काम करने का निर्देश
मिश्र धातु जी-3 सामान्य औद्योगिक प्रक्रियाओं द्वारा आसानी से तैयार किया जाता है।गर्म और ठंडे काम करने के लिए, सामग्री की उच्च शक्ति के कारण, उच्च शक्ति वाली मशीनों की आवश्यकता होती है।निकल मिश्र धातुओं के लिए मानक प्रक्रियाओं द्वारा गठन संचालन किया जाता है।
गरम करना
यह बहुत महत्वपूर्ण है कि वर्कपीस गर्म करने से पहले और उसके दौरान किसी भी दूषित पदार्थ से साफ और मुक्त हो।
यदि सल्फर, फास्फोरस, सीसा और अन्य निम्न-गलनांक-बिंदु धातुओं जैसे संदूषकों की उपस्थिति में गर्म किया जाए तो मिश्र धातु G-3 उत्सर्जित हो सकता है।संदूषण के स्रोतों में अंकन और तापमान का संकेत देने वाले पेंट और क्रेयॉन, चिकनाई वाले ग्रीस और तरल पदार्थ और ईंधन शामिल हैं।
गर्म काम
मिश्र धातु जी -3 को 1150 से 900 डिग्री सेल्सियस (2100 से 1650 डिग्री फारेनहाइट) की सीमा में गर्म किया जा सकता है।पानी को ठंडा करके या जितनी जल्दी हो सके, ठंडा करना चाहिए।
अधिकतम संक्षारण प्रतिरोध और इष्टतम गुणों को सुनिश्चित करने के लिए गर्म काम करने के बाद समाधान उपचार की आवश्यकता होती है।
ठंडा काम
समाधान-उपचारित सामग्री पर कोल्ड वर्किंग की जानी चाहिए।मिश्र धातु जी -3 में ऑस्टेनिटिक स्टेनलेस स्टील की तुलना में बहुत अधिक कार्य-सख्त दर है और बनाने के उपकरण को तदनुसार अनुकूलित किया जाना चाहिए।जब भारी कोल्ड वर्किंग की जाती है, तो इंटर-स्टेज एनीलिंग आवश्यक हो सकती है।15% से अधिक की ठंड में कमी के बाद, उपयोग से पहले अंतिम एनीलिंग की आवश्यकता होती है।
मशीन की
मिश्र धातु जी -3 को समाधान उपचारित स्थिति में बनाया जाना चाहिए।मिश्र धातु की उच्च कार्य-सख्त दर पर विचार किया जाना चाहिए;यानी कम-मिश्र धातु मानक ऑस्टेनिटिक स्टेनलेस स्टील्स की तुलना में केवल कम सतह काटने की गति संभव है।उपकरण हर समय लगे रहने चाहिए।कठोर त्वचा के नीचे आने के लिए भारी फ़ीड महत्वपूर्ण हैं।
10 हीट ट्रीटमेंट
एनीलिंग
समाधान उपचार 1100 से 1150 डिग्री सेल्सियस (2010 से 2100 डिग्री फारेनहाइट) तापमान सीमा में किया जाना चाहिए।
अधिकतम संक्षारण प्रतिरोध के लिए गर्म करने के बाद पानी का शमन आवश्यक है।
किसी भी हीटिंग ऑपरेशन के दौरान, स्वच्छता के संबंध में पहले बताई गई सावधानियों का पालन किया जाना चाहिए।
हार्डनिंग
एलॉय जी-3 को कोल्ड वर्किंग से सख्त किया जा सकता है।
11 ट्यूबिंग आकार
ओडी: 3-1/2 इंच (88.9mm), 4 इंच (101.6mm), 4-1/2 इंच (114.3mm)
डब्ल्यूटी: 5.49 मिमी - 16.00 मिमी
लंबाई: R1 (6.10 - 7.32m), R2 (8.53 - 9.75m), R3 (11.58 - 12.80m)
12 आवरण आकार
ओडी: 4-1/2 इंच (114.3mm), 5 इंच (127.0mm), 5-1/2 इंच (139.7mm), 6-5/8 इंच (168.28mm), 7 इंच (177.8mm), 7 -5/8 इंच (193.68mm), 7-3/4 इंच (196.85mm), 8-5/8 इंच (219.08mm)
डब्ल्यूटी: 5.21 मिमी - 22.22 मिमी
लंबाई: R1 (4.88 - 7.62m), R2 (7.62 - 10.36m), R3 (10.36 - 14.63m)
13 आयाम सहिष्णुता
निम्नलिखित सहनशीलता पाइप के बाहरी व्यास, डी पर लागू होती है
| लेबल 1 | बाहरी व्यास पर सहिष्णुता, डी |
| <4-1/2 | ± 0.79 मिमी (± 0.031 इंच) |
| 4-1 / 2 | -0.5% डी / +1.0% डी |
दीवार की मोटाई: पाइप के लिए सहिष्णुता -12.5%
व्यास के अंदर: व्यास के अंदर, डी, बाहरी व्यास और द्रव्यमान सहनशीलता द्वारा नियंत्रित होता है।
14 गर्म बाहर निकालना प्रक्रिया
बार → इंस्पेक्शन → पीलिंग → कटिंग → बोरिंग → चम्फरिंग → इंस्पेक्शन → क्लीनिंग → प्रीहीटिंग → इंडक्शन हीटिंग → ब्रोचिंग → इंडक्शन हीटिंग → हॉट एक्सट्रूडिंग → हीट ट्रीटमेंट → स्ट्रेटनिंग → सॉ कटिंग → पिकलिंग → इंस्पेक्शन एंड रिपेयरिंग → सीआर (सीडी) → डीऑयल → हीट ट्रीटमेंट → स्ट्रेटनिंग → कट टू लेंथ → पिकलिंग → एनडीटी (एडी-करंट इंस्पेक्शन, यूटी, हाइड्रोलिक प्रेशर इंस्पेक्शन) → पैकिंग
15 एक्सट्रूडेड सीमलेस ट्यूब की सुविधा
एक्सट्रूज़न पाइप का उत्पादन तिरछा रोलिंग और रोलर रोलिंग से पूरी तरह से अलग है और इसमें निम्नलिखित विशेषताएं हैं:
(1) ट्यूब प्रक्रिया के अन्य तरीकों की तुलना में, एक्सट्रूज़न विधि तीन-तरफ़ा संपीड़ित तनाव के माध्यम से बनाने की प्रक्रिया में धातु की विशेषता है, जिसका उपयोग कम प्लास्टिसिटी स्टील और मिश्र धातु, जैसे कि ज़िरकोनियम मिश्र धातु, टाइटेनियम मिश्र धातु का उत्पादन करने के लिए किया जा सकता है। परमाणु ऊर्जा उद्योग और विशेष रासायनिक औद्योगिक के आवेदन के लिए Ni-Cr-Fe गर्मी प्रतिरोधी मिश्र धातु, आदि।और अच्छी सतह की गुणवत्ता प्राप्त की जा सकती है।
(2) एक्सट्रूज़न विधि में सरल डाई, निर्माण और बदलने में आसान होने के कारण बहुत लचीलापन और गतिशीलता है।
(3) एक्सट्रूडर द्वारा उत्पादित ट्यूब की विशिष्टता रेंज अन्य प्रक्रिया से बड़ी है।
(4) ट्यूब प्रक्रिया के अन्य तरीकों की तुलना में, एक्सट्रूज़न बेहतर गुणवत्ता प्राप्त कर सकता है, ट्यूब के यांत्रिक गुण अधिक समान हैं, और ट्यूब की आंतरिक और बाहरी सतह रोलिंग की तुलना में बेहतर है।
16 गर्म वेध प्रक्रिया
बार → निरीक्षण → पीलिंग → कटिंग → सेंटरिंग → हीटिंग → वेध → अचार बनाना → एंड कटिंग → इंस्पेक्शन और रिपेयरिंग → सीआर (सीडी) → डीऑयल → हीट ट्रीटमेंट → स्ट्रेटनिंग → कट टू लेंथ → अचार → यूडीटी (एडी करंट इंस्पेक्शन, यूटी, हाइड्रोलिक) दबाव निरीक्षण) → पैकिंग
17 प्रतिस्पर्धात्मक लाभ
(1) उच्च तापमान मिश्र धातु, संक्षारण प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाएं और अंशांकन केंद्र।
(3) पेटेंट प्रौद्योगिकी।
(4) तेल-गैस कुएं में कई दसियों हज़ार मीटर गहरे चलने पर उत्कृष्ट प्रदर्शन।
(5) हमारे पास बेकर ह्यूजेस, हॉलिबर्टन, चाइना नेशनल ऑफशोर ऑयल कॉर्पोरेशन लिमिटेड (CNOOC), आदि जैसे टर्मिनल ग्राहक हैं।
18 मानक विशिष्टता
मिश्र धातु जी-3 को अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स के बॉयलर और प्रेशर वेसल कोड की धारा VIII के तहत दबाव वाहिकाओं के निर्माण की सामग्री के रूप में अनुमोदित किया गया है।
मिश्र धातु जी -3 एनएसीई मानक MR0175 . में कहा गया है
रॉड और बार: एएसटीएम बी581, एएसएमई एसबी581, डीआईएन 17752, आईएसओ 9723
प्लेट, शीट और पट्टी: एएसटीएम बी582, एएसएमई एसबी-582, डीआईएन 17750, आईएसओ 6208
निर्बाध पाइप और ट्यूब: ASTM B622, ASME SB622, ASTM B829, ASME SB829, DIN 17751, ISO 6207
रासायनिक संरचना: दीन 17744, आईएसओ 9722
तार: आईएसओ 9724
फोर्जिंग: आईएसओ 9725
19 व्यापार अवधि
| न्यूनतम आदेश मात्रा | 2 मीट्रिक टन |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी की रोकथाम, समुद्री परिवहन, गैर-धूमन लकड़ी के बक्से या फूस; |
| निशान | आदेश के अनुसार |
| डिलीवरी का समय | 90-120 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी नजर में, डी/पी |
| आपूर्ति की योग्यता | 1000 मीट्रिक टन / माह |
