उत्पाद विवरण:
|
सामग्री: | UNS N06002, एक ऑस्टेनिटिक ठोस समाधान निकल आधारित मिश्र धातु को मजबूत करता है | ||
---|---|---|---|
हाई लाइट: | गर्मी प्रतिरोधी मिश्र,उच्च अंत विशेष मिश्र,गैस टरबाइन इंजन मिश्र धातु x |
जंग प्रतिरोधी मिश्र धातु एक्स (N06002) बार, फोर्जिंग, अनुभाग, प्लेट, तार, गैस टरबाइन इंजन आदि के लिए पाइप
1 उत्पाद
दहन क्षेत्र के घटकों जैसे कि संक्रमण नलिकाओं, दहनशील डिब्बे, स्प्रे बार और लौ धारकों के साथ-साथ afterburners, टेलपाइप और केबिन हीटर के लिए गैस टरबाइन इंजन के लिए जंग प्रतिरोधी मिश्र धातु एक्स। आदि।

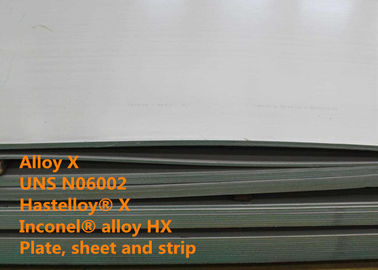

उत्पाद के रूप में उपलब्ध कास्टिंग, रॉड, बार, फोर्जिंग, फोर्जिंग ब्लॉक, एक्सट्रूडेड सेक्शन, प्लेट, शीट, स्ट्रिप, वायर, पाइप और ट्यूब आदि।
2 एक्वैरियम डिजाइन
GH3536, UNS N06002, AMS 5754, 5798, W.Nr.2.4613, 2.4665, NC22FeD (फ्रांस), NiCr22Fe18Mo (DIN), निमोनिक 1313 (UK), Inconel® मिश्र धातु HX, Hastelloy® X
3 आवेदन
मिश्र धातु X में दहन टरबाइन घटकों के लिए गैस टरबाइन इंजनों में व्यापक उपयोग होता है, जैसे कि संक्रमण नलिकाएं, कंघी के डिब्बे, स्प्रे बार और फ्लेम होल्डर के साथ-साथ afterburners, टेलपाइप और केबिन हीटर में। यह औद्योगिक भट्टी के अनुप्रयोगों में उपयोग के लिए अनुशंसित है क्योंकि इसमें ऑक्सीकरण, कम करने और तटस्थ वायुमंडलों के लिए असामान्य प्रतिरोधी है। 2150 ° F (1177 ° C) पर 8700 घंटे तक काम करने के बाद भी इस मिश्र धातु के फर्नेस रोल अच्छी स्थिति में थे। मिश्र धातु एक्स का उपयोग रासायनिक प्रक्रिया उद्योग में रीटॉर्ट्स, मफल्स, उत्प्रेरक सपोर्ट ग्रिड, फर्नेस बैफल्स, पाइरोलिसिस संचालन के लिए टयूबिंग और फ्लैश ड्रियर घटकों के लिए भी किया जाता है।
4 ओवरव्यू
मिश्र धातु X एक निर्बाध ठोस समाधान है जो ऊंचे तापमान पर ऑक्सीकरण के लिए उत्कृष्ट प्रतिरोध के लिए 22% क्रोमियम से युक्त निकल आधारित मिश्र धातु को मजबूत करता है।
मिश्र धातु एक्स उच्च तापमान पर उत्कृष्ट शक्ति प्रदान करता है। इसमें 790 ℃ या 1450 great से ऊपर उच्च तापमान और तनाव टूटना विशेषताएँ हैं। यह लगभग 1200 ℃ या 2200 limits तापमान सीमाओं पर अनुप्रयोगों में उपयोग के लिए उपयुक्त है। मिश्र धातु एक्स में क्रोमियम, निकल और मोलिब्डेनम के उच्च परिमाण होते हैं जो संक्षारण अनुप्रयोगों में अधिक सामान्यतः उच्च मिश्र धातुओं के समान उत्कृष्ट संक्षारण प्रतिरोध गुण प्रदान करते हैं।
मिश्र धातु एक्स मूल रूप से उच्च गर्मी और ऑक्सीकरण प्रतिरोध प्रदान करने के लिए और साथ ही क्लोराइड तनाव जंग खुर के लिए उत्कृष्ट प्रतिरोध और स्थितियों को कम करने और carburizing के लिए उत्कृष्ट प्रतिरोध के लिए जाना जाता है। यह पेट्रोकेमिकल अनुप्रयोगों में तनाव जंग खुर के लिए बेहद प्रतिरोधी होने के लिए देखा गया है।
5 रासायनिक संरचना (wt%):
तालिका एक
फे | नी | सह | सीआर | मो | ती | नायब | बी |
17.0-20.0 | संतुलन | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | सी | अल | Mn | सी | पी | एस | डब्ल्यू |
≤0.50 | 0.05-0.15 * | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* नोट कास्टिंग 0.20 हो सकती है।
6 धातु संरचना
मिश्र धातु एक्स मूल रूप से एक एकल चरण मिश्र धातु है जिसमें चेहरा केंद्रित घन संरचना होती है और यह मूल रूप से तत्वों क्रोमियम, मोलिब्डेनम और टंगस्टन से मजबूत समाधान द्वारा अपनी ताकत प्राप्त करता है। बड़े क्रोमियम सांद्रता की उपस्थिति, यह 982 डिग्री सेल्सियस या 1800 डिग्री फेरनहाइट से ऊपर के तापमान पर ऑक्सीकरण के लिए उत्कृष्ट प्रतिरोध प्रदान करता है।
ठोस समाधान को मजबूत किया गया मिश्र धातु एक्स समाधान गर्मी संसाधित रूप में पेश किया जाता है। इस रूप में, माइक्रोस्ट्रक्चर आम तौर पर आवश्यक स्वच्छ अनाज सीमाओं के साथ एकल चरण मैट्रिक्स में वितरित प्राथमिक कार्बाइड्स के होते हैं।
7 भौतिक गुण
घनत्व: 0.297 पौंड / 3 में (8.22 ग्राम / सेमी 3 )
पिघलने की सीमा: 2300-2470 ° F (1260-1355 ° C)
8 ऑक्सिडेशन रेजिस्टेंस
1008 घंटे के लिए बहती हवा में तुलनात्मक स्थैतिक ऑक्सीकरण डेटा *
मिश्र धातु | 1800 ° F (980 ° C) | 2000 ° F (1095 ° C) | ||||||
धातु की हानि / पक्ष | मेटल लॉस सीआईपी ** / साइड | धातु की हानि / पक्ष | मेटल लॉस सीआईपी ** / साइड | |||||
mils | मिमी | mils | मिमी | mils | मिमी | mils | मिमी | |
मिश्र धातु X | 0.29 | 0.007 | 0.74 | 0.019 | 1.5 | 0.038 | 2.7 | 0.069 |
मिश्रधातु 600 | 0.32 | 0.008 | 0.9 | 0.023 | 1.1 | 0.028 | 1.6 | 0.041 |
मिश्रधातु 601 | 0.53 | 0.013 | 1.3 | 0.033 | 1.2 | 0.031 | 2.6 | 0.06 |
मिश्र धातु 625 | 0.32 | 0.008 | 0.72 | 0.018 | 3.3 | 0.083 | 4.8 | 0.12 |
मिश्र धातु 800H | 0.024 | 0.024 | 1.8 | 0.046 | 5.4 | 0.137 | 7.4 | 0.19 |
* सप्ताह में एक बार कमरे के तापमान पर साइकिल चलाना
** सीआईपी = निरंतर आंतरिक प्रवेश
9 भ्रष्टाचार प्रतिरोध
तुलनात्मक औसत गर्म जंग प्रतिरोध *
परीक्षण तापमान | परीक्षण अवधि | कुल धातु प्रभावित / पक्ष | ||||||
मिश्र धातु X | एस | 188 | ||||||
° F | डिग्री सेल्सियस | ज | mils | मिमी | mils | मिमी | mils | मिमी |
1650 | 900 | 200 | 3 | 0.08 | 2.7 | 0.07 | 2.1 | 0.05 |
1650 | 900 | 1000 | 6.8 | 0.17 | 7.5 | 0.19 | 3.7 | 0.09 |
* नंबर 2 ईंधन तेल (0.4 प्रतिशत सल्फर) और समुद्री नमक के 5 पीपीएम के दहन उत्पादों के संपर्क में आने से किए गए सभी परीक्षण। नमूनों पर गैस का वेग 13 फीट था। (4 मीटर / s)। थर्मल शॉक फ्रीक्वेंसी एक / घंटा थी।
10 मैकेनिकल प्रॉजेक्ट IES
कठोरता
2150 डिग्री फ़ारेनहाइट (1177 ℃) पर कमरे के तापमान की कठोरता को हल किया गया
प्रपत्र | कठोरता, एचआरबी | विशिष्ट एएसटीएम अनाज का आकार |
चादर | 86 | 3 - 5 |
प्लेट | 87 | 3.5 - 6 |
बार | 88 | 2 - 5 |
Tensile d ata of p late
परीक्षण तापमान | यील्ड स्ट्रेंथ 0.2% | अत्यंत सहनशक्ति | बढ़ाव | |||
° F | डिग्री सेल्सियस | ksi | एमपीए | ksi | एमपीए | % |
70 | 21 | 49.3 | 340 | 110.2 | 760 | 48.9 |
1000 | 538 | 32.5 | 224 | 87.6 | 604 | 60.2 |
1200 | 649 | 30.7 | 212 | 80.9 | 558 | 63.5 |
1400 | 760 | 31.6 | 218 | 61 | 421 | 74.5 |
1600 | 871 | 27.4 | 189 | 37 | 255 | 98.1 |
1800 | 982 | 13.6 | 94 | 20 | 138 | 98.1 |
2000 | 1093 | 6.5 | 45 | 10.4 | 72 | 95.3 |
असर की प्रचंडता
वृद्ध थाली
उम्र बढ़ने का तापमान | बुढ़ापे का समय | औसत चार्पी वी-नॉट प्रभाव ताकत | ||
° F | डिग्री सेल्सियस | ज | ft.-lb. | जे |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 1 1 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
11 गर्मी उपचार
मिश्र धातु एक्स के गढ़ा रूपों को हीट हीट्रीट स्थिति में सुसज्जित किया जाता है जब तक कि अन्यथा निर्दिष्ट न हो। यह आमतौर पर 2150 ° F (1177 ° C) पर हीटट्रीट किया जाता है और तेजी से ठंडा होता है। उज्ज्वल annealed उत्पादों को हाइड्रोजन में ठंडा किया जाता है। गर्मी के उपचार की तुलना में कम तापमान पर तापमान माध्यमिक चरणों की वर्षा का कारण बन सकता है, जो मिश्र धातु की ताकत और लचीलापन को प्रभावित कर सकता है।
घोल प्रसंस्करण तापमान की तुलना में कम तापमान पर की जाने वाली हीट प्रोसेसिंग को मिल एनीलिंग कहा जाता है। यह ध्यान में रखा जाना चाहिए कि मिल annealing गर्मी प्रसंस्करण को लागू करने से अक्सर सामग्री के अनाज किनारों पर माध्यमिक कार्बाइड की वर्षा प्रदान की जाएगी और यह सामग्री को प्राप्त स्थितियों के रूप में पुनर्प्राप्त नहीं करेगा।
12 कार्यशाला
गरम काम करना
मिश्र धातु एक्स को कई रूपों में गर्म संसाधित किया जा सकता है, हालांकि वे स्टेनलेस स्टील के लिए की तुलना में गर्म कमी की परिमाण और दर के लिए अतिसंवेदनशील हो सकते हैं। इसके अलावा, इन मिश्र धातुओं के लिए गर्म प्रसंस्करण तापमान सीमा संकीर्ण हो सकती है। मिश्र धातु एक्स - भट्ठी तापमान के लिए गर्म तापमान सीमा: 2150 ° F या 1175 ° C और सबसे कम तापमान: 1750 ° F या 955 ° C।
ठंड काम कर रही है
ठंड प्रसंस्करण के माध्यम से विभिन्न आकारों में मिश्र धातु एक्स आसानी से बनता है। जैसा कि यह मजबूत है और कठोर स्टेनलेस ग्रेड की तुलना में अधिक तेजी से काम करता है, ठंड विरूपण के समान परिमाण को प्राप्त करने के लिए अक्सर बड़ी ताकत की आवश्यकता होती है। बड़ी उपज ताकत स्टेनलेस स्टील के लिए अवलोकन की तुलना में ठंड फोर्जिंग करते समय बड़े वसंत की पेशकश कर सकती है। इसके अलावा, इस मिश्र धातु के त्वरित कार्य सख्त करने के लिए तैयार घटक को तैयार करने के चरणों में अधिक तीव्र मध्यम annealing की आवश्यकता हो सकती है।
13 मानक विनिर्देश
इसे NACE MR0175 में सूचीबद्ध किया गया है।
रासायनिक संरचना
दीन १44IN४४
लोहारी
एएसटीएम बी 564 / एएमएस 5754
दीन १4५४
आईएसओ 9725

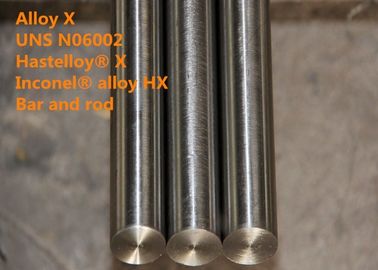

बिललेट, बार, रॉड
एएसटीएम बी 472 / एएसटीएम बी 572
एएमएस 5754
दीन 17752
आईएसओ 9723
तार
AMS 5798
दीन 17753
आईएसओ 9724
थाली, चादर, पट्टी
एएसटीएम बी 435
AMS 5536
दीन 17750
आईएसओ 6208

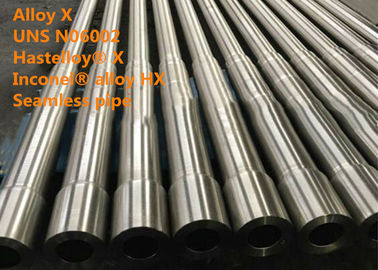

ट्यूबलर
ASTM B619 / ASTM B622 / ASTM B626 / ASTM B751 / ASTM B775 / ASTM B829
AMS 5587 / AMS 5588
दीन १1५१
आईएसओ 6207

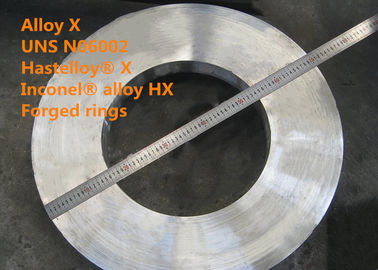

डिस्क, अंगूठी
AECMA PrEN2184
ढलाई
AMS 5390E
फिटिंग
एएसटीएम बी 366 / एएसएमई एसबी 366
14 प्रतिस्पर्धी लाभ
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: VIM + IG-ESR + VAR
(5) उत्कृष्ट उच्च प्रदर्शन।
15 व्यापार अवधि
न्यूनतम आदेश मात्रा | बातचीत योग्य |
कीमत | बातचीत योग्य |
पैकिंग विवरण | पानी को रोकने, समुद्र में चलने योग्य परिवहन, गैर-धूमन लकड़ी के बक्से या फूस |
निशान | आदेशानुसार |
डिलीवरी का समय | 60-90 दिन |
भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
आपूर्ति की योग्यता | 100 मीट्रिक टन / महीना |
