|
उत्पाद विवरण:
|
| सामग्री: | UNS K94100, एक बाइनरी निकल-लौह मिश्र धातु जिसमें 42% निकल होता है | ||
|---|---|---|---|
| प्रमुखता देना: | स्टेनलेस स्टील मिश्र धातु,उच्च प्रदर्शन मिश्र,निकल लौह मिश्र धातु 42 बार |
||
निकेल आयरन मिश्र धातु 42 (K94100, Invar 42) ऑटोमोटिव और औद्योगिक इलेक्ट्रिक लैंप बल्ब के लिए अर्ध-उत्पाद
1 उत्पाद
निकल लौह मिश्र धातु 42 (UNS K94100, W.Nr. 1.3917, Invar 42) मोटर वाहन और औद्योगिक इलेक्ट्रिक लैंप बल्ब के लिए बार, ट्यूब, पट्टी, तार, फोर्जिंग।
मिश्र धातु 42 निम्नलिखित मानक अर्द्ध-तैयार रूपों में उपलब्ध है:

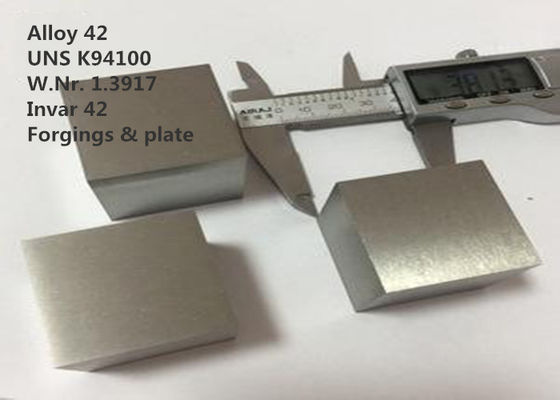

चादर
डिलीवरी की स्थिति: हॉट या कोल्ड रोल्ड, हीट ट्रीटेड, डीस्केल्ड या अचार

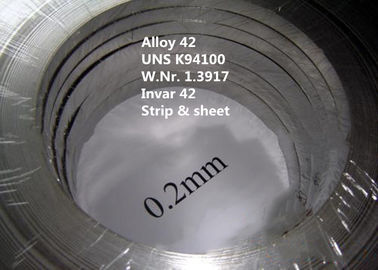

पट्टी
डिलीवरी की स्थिति: कोल्ड रोल्ड, हीट ट्रीटेड, अचार या ब्राइट एनील्ड

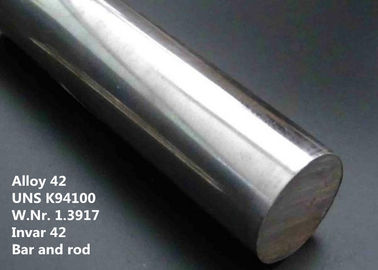

बार और छड़ी
डिलीवरी की स्थिति: जाली, लुढ़का हुआ, खींचा हुआ, गर्मी का इलाज, ऑक्सीकरण, उतरा हुआ या मसालेदार, मुड़ा हुआ, छील, जमीन या पॉलिश

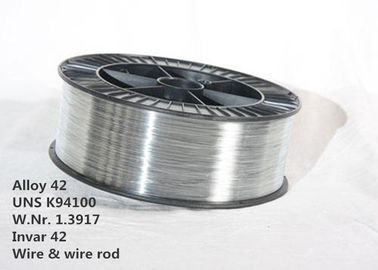

वायर (प्रोफाइल, गोल, फ्लैट, चौकोर)
डिलीवरी की स्थिति: स्पूल और हेडस्टॉक्स पर, हार्ड से हार्ड, ब्राइट एनील्ड रिंग्स, कंटेनर्स में ड्रॉइंग ब्राइट,
तार की छड़
डिलीवरी की स्थिति: हॉट रोल्ड (dia.5.5mm से 40mm)

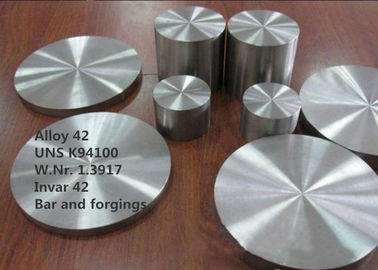

अन्य
अन्य आकार और आयाम जैसे डिस्क, रिंग, सीमलेस पाइप और फोर्जिंग का अनुरोध किया जा सकता है।
2 समतुल्य पदनाम
डब्ल्यू.एन.आर.1.3917, Ni42, FeNi42 (AFNOR), Nilo® अलॉय 42, Invar® 42, 4J42, UNS K94100
3 सिंहावलोकन
मिश्र धातु 42 एक द्विआधारी निकल-लौह मिश्र धातु है जिसमें 42% निकल होता है।इसमें 20-300 डिग्री सेल्सियस (85-570 डिग्री फारेनहाइट) की सीमा पर विस्तार का गुणांक कम और नाममात्र स्थिर है।
4 आवेदन
मिश्र धातु 42 का उपयोग एयरोस्पेस कंपोजिट, थर्मोस्टेट रॉड, सेमी-कंडक्टर लीड फ्रेम के लिए, थर्मोस्टेटिक द्वि-धातु पट्टी में, और माइक्रोइलेक्ट्रॉनिक घटकों, वैक्यूम उपकरणों, ऑटोमोटिव और औद्योगिक में धातु से कांच और सिरेमिक-टू-मेटल सीलिंग अनुप्रयोगों के लिए टूलिंग के लिए किया जाता है। बिजली के लैंप बल्ब, ट्रांसफार्मर और कैपेसिटर बुशिंग।
5 रासायनिक संरचना (wt%):
| नी | फ़े | अली | सीओ | एम.एन. | सि | सी | पी | एस | करोड़ |
| 41.5-42.5 | संतुलन | 0.10 | 0.10 | 0.60 | 0.20 | 0.05 | 0.020 | 0.020 | 0.50 |
6 स्थूल संपत्ति
20 डिग्री सेल्सियस पर घनत्व: 8.11 ग्राम / सेमी3 (0.293एलबी/इंच3)
तनाव में लोच का मापांक: 21.8 x 103 केएसआई (150 x 103एमपीए)
क्यूरी तापमान: 680°F (360°C)
तालिका 4-1 गलनांक और विभक्ति बिंदु
| मिश्र धातु | गलनांक | संक्रमण का बिन्दु | ||
| डिग्री सेल्सियस | डिग्री फ़ारेनहाइट | डिग्री सेल्सियस | डिग्री फ़ारेनहाइट | |
| मिश्र धातु 42 | 1435 | 2615 | 370 | 700 |
तालिका 4-2 20 डिग्री सेल्सियस (68 डिग्री फारेनहाइट) पर थर्मल चालकता
| मिश्र धातु | डब्ल्यू / एम डिग्री सेल्सियस | बीटीयू in/ft²h °F |
| मिश्र धातु 42 | 10.5 | 72.8 |
तालिका 4-3 विद्युत प्रतिरोधकता
| तापमान | माइक्रोह्म सेमी (ohm.circ mil/ft) | |
| डिग्री सेल्सियस | डिग्री फ़ारेनहाइट | मिश्र धातु 42 |
| 20 | 68 | 61 (367) |
| 100 | 212 | 70 (421) |
| 200 | 392 | 87 (523) |
| 300 | 572 | 101(608) |
| 400 | 752 | 110 (662) |
| 500 | 932 | 116 (698) |
| 600 | 1112 | 120 (722) |
तालिका 4-4 मिश्र धातु 42 . का विशिष्ट थर्मल विस्तार
चित्रा 1 मिश्र धातु 36 और मिश्र धातु 42 का विशिष्ट थर्मल विस्तार।
7 धातु विज्ञान
नरम annealed हालत में, मिश्र धातु 42 एक घन चेहरा केंद्रित क्रिस्टल संरचना है।
8 सीओरोसियन प्रतिरोध
सिफारिशों के लिए एनएसीई (नेशनल एसोसिएट ऑफ करप्शन इंजीनियर्स) का संदर्भ लें।
9 यांत्रिक गुण
तालिका 5-1 annealed स्थिति में मिश्र धातु 42 के विशिष्ट यांत्रिक गुण
| तापमान | तन्यता ताकत | यील्ड स्ट्रेंथ (0.2% ऑफसेट) | 50 मिमी (2 इंच) पर बढ़ाव | क्षेत्र का घटाव | |||
| डिग्री सेल्सियस | डिग्री फ़ारेनहाइट | एमपीए | केएसआई | एमपीए | केएसआई | % | % |
| 20 | 68 | 490 | 71 | 250 | 36 | 43 | 72 |
| 100 | 212 | 450 | 65 | 210 | 30 | 43 | 72 |
| 200 | 392 | 450 | 65 | 130 | 19 | 43 | 72 |
| 300 | 572 | 410 | 59 | 110 | 16 | 44 | 72 |
| 400 | 752 | 370 | 54 | 93 | 13 | 44 | 71 |
| 500 | 932 | 310 | 45 | 93 | 13 | 47 | 66 |
| 600 | 1112 | 210 | 30 | 93 | 13 | 56 | 55 |
तालिका 5-2 कठोरता
| मिश्र धातु | स्थिति | एचवी | एच आर बी |
| मिश्र धातु 42 | annealed | 140 मैक्स। | 76 मैक्स। |
| फुल हार्ड | 240 मि. | 99 मि. |
10 कार्य निर्देश
लोहारी
फोर्जिंग स्टॉक को 2150/2200ºF (1175/1205ºC) तक जल्दी से गर्म किया जाना चाहिए और थोड़े समय के लिए भिगोना चाहिए ताकि फिर से गरम भट्टी के वातावरण से सल्फर और ऑक्सीजन के प्रवेश से बचा जा सके।फोर्जिंग 1700/1800ºF (925/980ºC) से नीचे नहीं की जानी चाहिए, लेकिन वास्तविक परिष्करण तापमान और भौतिक गुणों पर उनके प्रभावों पर सलाह ली जानी चाहिए।
कोल्ड हेडिंग
मिश्र धातु 42 स्वेड या ठंडा परेशान हो सकता है।
उष्मा उपचार
मशीनिंग
विशिष्ट मशीनिंग पैरामीटर निम्नलिखित हैं:
में शामिल होने से
मिश्र धातु को पारंपरिक तरीकों का उपयोग करके वेल्ड किया जा सकता है।
टूलींग अनुप्रयोगों के लिए इनवर 42 वेल्डिंग के लिए आमतौर पर तीन प्रक्रियाओं का उपयोग किया जाता है:
◘ गैस मेटल आर्क वेल्डिंग (GMAW उर्फ MIG)
◘ गैस टंगस्टन आर्क वेल्डिंग (GTAW उर्फ TIG)
जलमग्न आर्क वेल्डिंग (SAW)
11 मानक विशिष्टता
एएसटीएम बी753 प्लेट, शीट
दीन 17745 प्लेट, शीट, बार, रॉड
एसईडब्ल्यू 385 प्लेट, शीट, बार, रॉड
AFNOR NF A54-301रचना
एएसटीएम F29 वायर
ASTM F30 शीट, स्ट्रिप, रॉड, बार, ट्यूबिंग और वायर
एएसटीएम F1684 प्लेट, शीट, बार, रॉड
MIL-I-23011 CL 5 प्लेट, शीट
12 प्रतिस्पर्धात्मक लाभ:
(1) उच्च तापमान मिश्र धातु, संक्षारण प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाएं और अंशांकन केंद्र।
(3) पेटेंट प्रौद्योगिकी।
(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: वीआईएम + आईजी-ईएसआर + वीएआर
(5) उत्कृष्ट उच्च प्रदर्शन।
13 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, मिल की निर्यात मानक पैकिंग |
| निशान | आदेश के अनुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी नजर में, डी/पी |
| आपूर्ति की योग्यता | 300 मीट्रिक टन / माह |
व्यक्ति से संपर्क करें: Mr. lian
दूरभाष: 86-13913685671
फैक्स: 86-510-86181887
