उत्पाद विवरण:
|
| सामग्री: | UNS S31653, 316LN-IG स्टेनलेस स्टील | ||
|---|---|---|---|
| प्रमुखता देना: | उच्च प्रदर्शन superalloy,जंग प्रतिरोधी मिश्र |
||

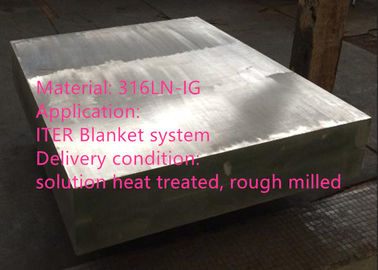

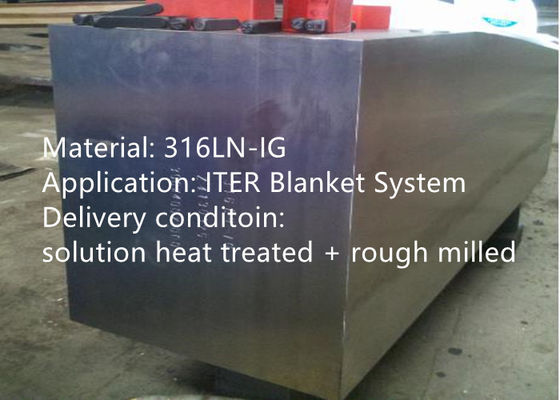

316LN-IG स्टेनलेस स्टील फोर्जिंग और आईटर कंबल प्रणाली के लिए फोर्जिंग ड्रॉप
उत्पाद

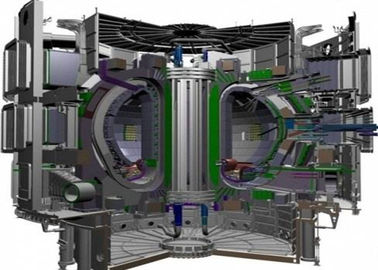

316LN-IG स्टेनलेस स्टील फोर्जिंग और अंतर्राष्ट्रीय थर्मोन्यूक्लियर प्रायोगिक रिएक्टर (IX) के कंबल सिस्टम के लिए फोर्जिंग ड्रॉप
एक्वैरियम डिजाइन
UNS S31653, 022Cr17Ni12Mo2N, W.Nr.1.4404, 1.4432, X2CrNiMo17-12-2
मानत विशिष्टताएँ
ITER_D_G2VF8B V1.1
एन 10222-1 दबाव उद्देश्यों के लिए स्टील फोर्जिंग, भाग 1: ओपन डाई फोर्जिंग के लिए सामान्य आवश्यकताएं
एन आईएसओ 6892-1 धातु सामग्री, तन्य परीक्षण, भाग 1: कमरे के तापमान पर परीक्षण की विधि
एन आईएसओ 6892-2 धातु सामग्री, तनन परीक्षण, भाग 2: ऊंचे तापमान पर परीक्षण की विधि
एन 10228-4 स्टील फोर्जिंग का गैर-विनाशकारी परीक्षण, भाग 4: ऑस्टेनिटिक का अल्ट्रासोनिक परीक्षण
और ऑस्टेनिटिक-फेरिटिक स्टेनलेस स्टील फोर्जिंग
एन 10228-2 स्टील फोर्जिंग का गैर-विनाशकारी परीक्षण, भाग 2: प्रवेश परीक्षण
EN 10204 धातु उत्पाद: निरीक्षण दस्तावेजों का प्रकार
स्पष्ट अनाज के आकार का एन आईएसओ 643 स्टील्स माइक्रोग्राफिक निर्धारण
ASTM E 45 स्टील के समावेश सामग्री के निर्धारण के लिए मानक परीक्षण विधियाँ
एएसटीएम ए 342 मानक चुंबकीय सामग्री की पारगम्यता के लिए मानक परीक्षण तरीके
रासायनिक संरचना (wt%)
| सी | नी | सह | सीआर | मो | नायब | बी | टा |
| ≤0.03 | 12.0-12.5 | ≤0.05 | 17.0-18.0 | 2.30-2.70 | ≤0.10 | ≤0.0010 | ≤0.01 |
| Cu | ती | Mn | सी | पी | एस | एन | |
| 0.30 | ≤0.10 | 1.60-2.00 | ≤0.50 | ≤0.025 | ≤0.010 | .060-.080 |
एफ ERRITE कंटेंट और मैग्नेटिक परफ़ेबिलिटी
फेराइट सामग्री का मूल्यांकन शेफ़ीलर आरेख का उपयोग करके किया गया है, जिसे प्रिस और एंड्रयूज द्वारा संशोधित किया गया है (चित्रा आरएमसी 1341.2, धारा 3, आरसीसी-एमआर 2007) 0.5% से कम होगा।
समाधान की समाप्ति के बाद समाप्त फोर्जिंग के सापेक्ष चुंबकीय पारगम्यता को कमरे के तापमान पर मापा जाएगा। मापा गया मान टेस्ट विधि 2 के अनुसार 80000A / m (1000Oe) से अधिक के क्षेत्रों के लिए 1.03 के बराबर या उससे कम होगा या ASTM A342 की विधि 3 के अनुसार कम μ पारगम्यता सूचक के साथ मापा जाएगा।
प्रति लॉट एक नमूना यांत्रिक परीक्षण नमूनों के करीब की स्थिति से लिया जाएगा।
अन्य भौतिक विधियों (जैसे परमास्कोप, मैग्नेटोस्कोप, इत्यादि) के साथ किए गए मापों को स्वीकार किया जा सकता है, बशर्ते कि सूचना तंत्र के प्रकार और व्यापार चिह्न और अंशांकन के बारे में जानकारी प्रदान की जाती है। इन विधियों के लिए 1 परीक्षण प्रति फोर्जिंग की आवश्यकता होगी।
एस ट्राइचर
एक माइक्रोग्राफिक परीक्षा, तस्वीरों के साथ, विस्तार की मुख्य दिशा के समानांतर किया जाएगा। संरचना सजातीय होनी चाहिए।
(1) अनाज का आकार
EN ISO 643 के अनुसार निर्धारित अनाज आकार संख्या 3 के बराबर या उससे अधिक होगी। यह निर्धारण यांत्रिक परीक्षण नमूनों के तत्काल आसपास से लिए गए परीक्षण नमूनों पर किया जाता है।
(२) अधात्विक समावेशन
राशि और परिभाषा ITER वैक्यूम हैंडबुक की आवश्यकताओं को पूरा करेगी; परिभाषाएँ मानक ASTM E45-10 से मिलेंगी: Microinclusions (माइक्रोस्कोपिक परीक्षण विधियों द्वारा पता लगाने योग्य स्वदेशी निष्कर्ष): विधि D, ASTM E45-10 से लागू होता है। समावेशन प्रकार A, B और C के लिए अधिकतम स्तर 1 और D के लिए अधिकतम 1.5 होगा।
डेलीवेरी हालत
समाधान गर्मी में इलाज की स्थिति और के रूप में वितरित प्रोफ़ाइल के लिए machined है।
तन्यता गुण
| परीक्षण तापमान ℃ | तन्यता ताकत एमपीए | यील्ड स्ट्रेंथ (0.2%) मिनट एमपीए | बढ़ाव (5d) मिनट% |
| कक्ष | 525 -700 | ≥220 | ≥45 |
| 250 | ≥415 | ≥135 | - |
पेंशन परीक्षा
प्रत्येक फोर्जिंग का 100% तरल प्रवेश निरीक्षण EN 10228-2 की आवश्यकताओं के अनुसार किया जाएगा। ITER वैक्यूम हैंडबुक में निर्दिष्ट ITER अनुमोदित तरल पैसरेंट का उपयोग अनिवार्य है।
वी ओलंपिक परीक्षा
प्रत्येक उत्पाद के 100% अल्ट्रासोनिक निरीक्षण EN 10228 के अनुसार प्रदान किया जाएगा: भाग 4. स्वीकृति मानदंड, जो मोटाई पर निर्भर करते हैं, मानक EN 10228-4 में परिभाषित किए जाएंगे। संरचनात्मक अनुप्रयोग के लिए उपयोग किए गए फोर्जिंग के लिए गुणवत्ता वर्ग 3 को अपनाया जाता है।
यह परीक्षा तब की जाएगी जब भाग का प्रोफाइल संतोषजनक परीक्षण प्रदर्शन की अनुमति देता है। इसे वरीयता के निम्नलिखित क्रम में किया जाएगा:
- अंतिम मशीनिंग के बाद
- यांत्रिक गुणों के लिए गर्मी उपचार के बाद, चाहे बाद में मशीनिंग किया जाता है या नहीं।
भाग की पूरी मात्रा अल्ट्रासोनिक परीक्षा के अधीन होगी। मानक EN 10228-4 के .412.4 में परिभाषित 100% स्कैनिंग कवरेज किया जाएगा।
विचार की जाने वाली सीमाएं और स्वीकृति मानदंड जो कि जांच की गई भाग की मोटाई पर निर्भर करते हैं, सामान्य जांच के लिए मानक EN 10228-4 द्वारा परिभाषित किए जाएंगे।
प्रतिस्पर्धात्मक लाभ:
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(3) सैकड़ों पेटेंट तकनीकें।
(4) उत्कृष्ट गुणवत्ता और प्रदर्शन जो ITER के स्थिर कार्य की गारंटी के लिए आवश्यक है।
(५) ITER चीन द्वारा विश्वसनीय दीर्घकालीन आपूर्तिकर्ता।
व्यापार अवधि
| न्यूनतम आदेश मात्रा | एक टुकड़ा |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी को रोकने, समुद्र में चलने योग्य परिवहन, गैर-धूमन लकड़ी के बक्से |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 90-120 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | 200 मीट्रिक टन / महीना |
