उत्पाद विवरण:
|
| नाम: | एयरोस्पेस और रक्षा के लिए विशेष मिश्र धातु | समतुल्य पदनाम: | GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi (DIN), HR3 (BS) |
|---|---|---|---|
| फ़े: | 1.0 | सीओ: | 18.0-22.0 |
| करोड़: | 14.0-15.7 | Zr: | 0.070-0.15 |
| हाई लाइट: | उच्च प्रदर्शन सुपरलॉय,जंग प्रतिरोधी मिश्र,मिश्र धातु 105 विशेष मिश्र; |
||
अलॉय 105, निमोनिक® अलॉय 105 अल्ट्रा-सुपरक्रिटिकल थर्मल टर्बाइन ब्लेड, फोर्जिंग, रिंग, फास्टनर आदि के लिए
1 उत्पाद

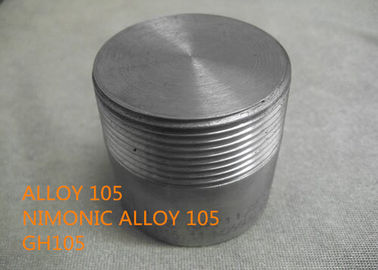

अलॉय 105, निमोनिक® अलॉय 105 अल्ट्रा-सुपरक्रिटिकल थर्मल टर्बाइन ब्लेड, एयरो-इंजन टर्बाइन ब्लेड, फोर्जिंग, रिंग, डिस्क, सेक्शन, बोल्ट और फास्टनर आदि के लिए।
2 समतुल्य पदनाम
GH4105, W.Nr.2.4634, NiCo20Cr15MoAlTi (DIN), HR3 (BS)
3आवेदन

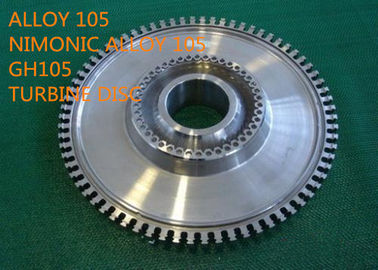

मिश्र धातु 105 का उपयोग थर्मल टर्बाइन ब्लेड, अल्ट्रा-सुपरक्रिटिकल थर्मल टर्बाइन के प्रमुख उच्च तापमान घटकों के लिए सामग्री, डिस्क, एयरो-इंजन टरबाइन ब्लेड, फोर्जिंग, रिंग, सेक्शन, बोल्ट और फास्टनरों आदि के लिए किया जाता है।
4 रासायनिक संरचना (wt%):
| फ़े | नी | सीओ | करोड़ | ती | घन | एमओ | Zr |
| 1.0 | संतुलन | 18.0-22.0 | 14.0-15.7 | 1.18-1.50 | 0.20 | 4.5-5.5 | 0.070-0.15 |
| सी | अली | एम.एन. | सी | पी | एस | बी | |
| 0.05-0.17 | 4.5-4.90 | 0.40 | 0.25 | 0.015 | 0.010 | 0.003-0.010 |
5शारीरिकस्थिरांक
घनत्व: 8.01 g/cm³ (0.289 lb/in³)
मेल्टिंग रेंज: लिक्विडस तापमान 1345 डिग्री सेल्सियस, सॉलिडस तापमान 1290 डिग्री सेल्सियस।
6यांत्रिक संपत्ति
लचीलापीरोपर्टीज: इxtrudedबीएआरएसबाद मेंएफऑर्गेड
नीचे दी गई तालिका में दिए गए डेटा और चित्र 1 और 2 में रेखांकन प्रस्तुत किए गए हैं जो 3-चरण गर्मी उपचार के बाद बाद में जाली निकाले गए बार के लिए तन्यता गुणों का प्रतिनिधित्व करते हैं।
स्ट्रेन रेट 0.005/मिनट से प्रूफ स्ट्रेस (कमरे के तापमान पर), 0.002/मिनट से प्रूफ स्ट्रेस (ऊंचे तापमान पर) और उसके बाद 0.1/मिनट।
हीट ट्रीटमेंट 4 h/1150°C/AC + 16 h/1050-1065°C/AC + 16 h/850°C/AC
| तापमान डिग्री सेल्सियस | 0.1% सबूत तनाव | 0.2% सबूत तनाव | तन्यता ताकत |
5.65 . पर बढ़ाव तो,% |
क्षेत्र का घटाव % |
| एमपीए | एमपीए | एमपीए | |||
| 20 | 796 | 827 | 1180 | 16 | 16 |
| 100 | 760 | 793 | 1185 | 21 | 24 |
| 200 | 745 | 774 | 1188 | 24 | 34 |
| 300 | 739 | 766 | 1162 | 20 | 24 |
| 400 | 732 | 763 | 1126 | 23 | 33 |
| 500 | 748 | 782 | 1148 | 23 | 31 |
| 600 | 735 | 769 | 1111 | 22 | 32 |
| 700 | 739 | 768 | 1075 | 26 | 33 |
| 800 | 680 | 714 | 836 | 24 | 34 |
| 900 | 390 | 411 | 491 | 28 | 38 |
| 1000 | 152 | 156 | 189 | 43 | 60 |
| 1100 | 28 | 31 | 56 | 132 | 99 |
चित्र 1 हीट ट्रीटमेंट 4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
चित्र 2 हीट ट्रीटमेंट 4h/1150°C/AC + 16h/1050-1065°C/AC + 16h/850°C/AC
7जंग प्रतिरोध
वायु में ऑक्सीकरण
तालिका 7-1 निरंतर ताप, कम वजन घटाने (मिलीग्राम/सेमी²) 100 घंटे के बाद
| 800°C | 900°C | 950 डिग्री सेल्सियस | 1000°C | 1100 डिग्री सेल्सियस |
| 0.11 | 0.49 | 0.99 | 1.43 | 6.41 |
तालिका 7-2 आंतरायिक हीटिंग (हर 24 घंटे में कमरे के तापमान पर ठंडा), वजन घटाने (मिलीग्राम / सेमी²) 100 घंटे के बाद कम हो जाता है
| 800°C | 900°C | 950 डिग्री सेल्सियस | 1000°C | 1100 डिग्री सेल्सियस |
| - | 1.19 | 1.59 | 1.61 | 13.3 |
तालिका 7-3 चक्रीय ताप (भट्ठी में 15 मिनट, भट्टी के बाहर 5 मिनट)
| तापमान | अधिकतम चक्र तापमान पर स्पैलिंग (एच) की शुरुआत का समय | अधिकतम चक्र तापमान पर स्पैलिंग की दर (मिलीग्राम/सेमी²/एच) | अधिकतम चक्र तापमान पर 100 एच (मिलीग्राम/सेमी²) में वजन परिवर्तन |
| डिग्री सेल्सियस | डिग्री सेल्सियस | डिग्री सेल्सियस | डिग्री सेल्सियस |
| 890 | >1000 | - | 0.66 |
| 910 | >1000 | - | 1.05 |
| 990 | 600 | 0.15 | -51.9 |
| 1010 | 300 | 0.408 | -229 |
| 1090 | 150 | 0.946 | -748 |
| 1110 | 75 | 1.17 | -955 |
तालिका 7-4 SO containing युक्त वायुमंडल का प्रतिरोध2
| वायुमंडल | कम वजन घटाने (मिलीग्राम/सेमी²) पर 1000 घंटे के बाद | |||
| 600°C | 700°C | 800°C | 1000 डिग्री सेल्सियस | |
| 3% SO2-आर्गन | 1.6 | 8.7 | 15 | - |
| 3% SO2-एयर | 2.3 | 1.1 | 0.6 | 0.6 |
| 3% SO2-5% O2-आर्गन | 2.1 | 0.5 | 0.6 | 2.1 |
8 कार्य निर्देश
गर्म काम
मिश्र धातु 105 1050-1200 डिग्री सेल्सियस तापमान रेंज में गर्म काम किया जा सकता है।
एनीलिंग
एलॉय 105 की इंटरस्टेज एनीलिंग 1150 डिग्री सेल्सियस पर की जानी चाहिए, इसके बाद द्रवित बिस्तर शमन की एयर कूलिंग की जानी चाहिए।पानी की शमन की सिफारिश नहीं की जाती है क्योंकि थर्मल शॉक के कारण सतह पर गंभीर दरारें पड़ सकती हैं।
मशीनिंग
सभी मशीनिंग कार्यों के लिए मिश्र धातु 105 पूरी तरह से गर्मी-उपचारित स्थिति में होना चाहिए।उच्च कठोरता रेंज 320-385 एचवी, टंगस्टन कार्बाइड इत्तला दे दी उपकरणों के उपयोग की आवश्यकता है।हाई स्पीड स्टील शॉक-प्रूफ टूल्स का उपयोग किया जा सकता है यदि कट एक आंतरायिक प्रकृति का है।
उष्मा उपचार
अनुशंसित गर्मी उपचार इच्छित सेवा की स्थिति पर निर्भर है।
निम्नानुसार दो गर्मी उपचार की सिफारिश की जाती है:
(ए) 4 घंटे/1150 डिग्री सेल्सियस/एसी+16 घंटे/1050-1065 डिग्री सेल्सियस/एसी+16एच/850 डिग्री सेल्सियस/एसी
(बी) 4 घंटे/1125 डिग्री सेल्सियस/एसी+16 घंटे/850 डिग्री/एसी
सामान्य तौर पर, गर्मी उपचार (ए) 850-950 डिग्री सेल्सियस की सीमा में ऑपरेटिंग तापमान पर इष्टतम दीर्घकालिक रेंगने की ताकत और लचीलापन के लिए अभिप्रेत है।हीट-ट्रीटमेंट (बी) का उपयोग किया जा सकता है जहां दीर्घकालिक गुण सर्वोपरि महत्व के नहीं हैं और 700 डिग्री सेल्सियस तक के ऑपरेटिंग तापमान के लिए तन्य शक्ति, बढ़ाव और प्रभाव शक्ति को बढ़ाया जा सकता है।हीट-ट्रीटमेंट (बी) को लागू करते समय, यह सुनिश्चित करना आवश्यक है कि 1125 डिग्री सेल्सियस से कूलिंग स्वतंत्र रूप से हो और घटकों की करीबी पैकिंग के कारण देरी न हो।
इन ताप उपचारों के उपयोग के उदाहरण इस प्रकार हैं:
(ए) टर्बाइन ब्लेड, डिस्क, फोर्जिंग और रिंग सेक्शन, जिनमें से सभी को जाली या बाद में कोल्ड वर्क्ड स्टार्टिंग स्टॉक के रूप में एक्सट्रूडेड के रूप में उत्पादित किया जा सकता है

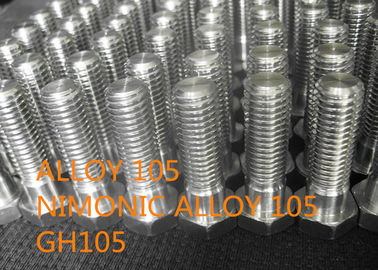

(बी) बोल्ट और फास्टनर जिसके लिए एक्सट्रूडेड और कोल्ड वर्क बार या सेक्शन को शुरुआती स्टॉक के रूप में अनुशंसित किया जाता है।
9 मानक विशिष्टता
बी एस.HR3 बिलेट, बार और फोर्जिंग
AICMA Ni-P61-HT बिलेट, बार और फोर्जिंग
स्वीडिश रक्षा सामग्री प्रशासन MH.14 जाली बार
दीन पदनाम NiCo20Cr15MoAlTi जाली बार
AFNOR NCKD 20ATv AECMA PrEn 2179-2181
10 प्रतिस्पर्धात्मक लाभ
(1) उच्च तापमान मिश्र धातु, संक्षारण प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाएं और अंशांकन केंद्र।
(3) पेटेंट प्रौद्योगिकियां।
(4) उच्च प्रदर्शन।
11 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, गैर-धूमन लकड़ी के बक्से |
| निशान | आदेश के अनुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी/टी, एल/सी नजर में, डी/पी |
| आपूर्ति की योग्यता | 200 मीट्रिक टन/माह |
