उत्पाद विवरण:
|
| सामग्री: | स्टेनलेस स्टील S17400, 17-4PH, SUS 630, एक क्रोमियम-निकल-तांबा वर्षा, मार्शमैटिक स्टेनलेस स्टील को स | ||
|---|---|---|---|
| प्रमुखता देना: | सहज केशिका,वेल्डेड केशिका |
||

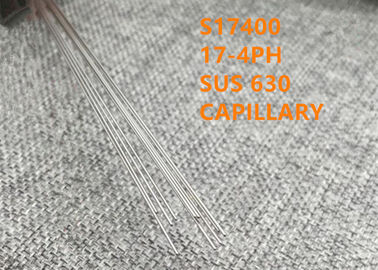

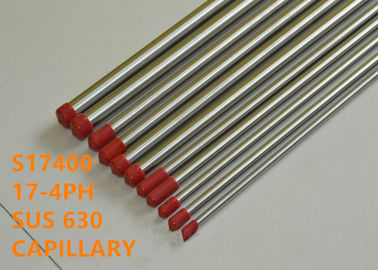

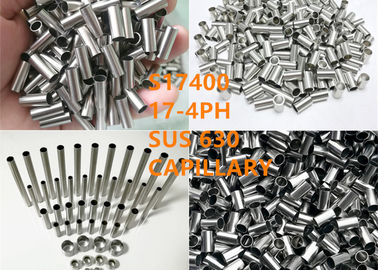

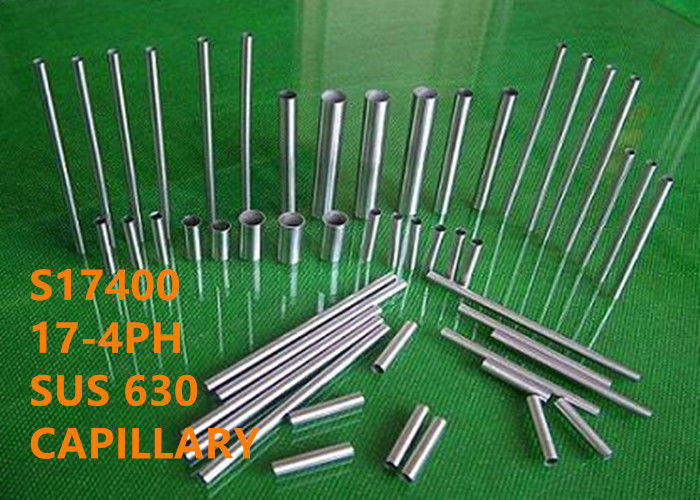

17-4PH, SUS630, S17400 मेडिकल ट्यूब के लिए केशिका, इलेक्ट्रॉनिक microtube, ऑप्टिकल फाइबर सामान आदि
1 उत्पाद
Martensitic उपजी कठोर स्टेनलेस स्टील S17400, 17-4PH, SUS 630 वेल्डेड या सीमलेस केशिका।
2 एक्वैरियम डिजाइन
0C17Ni4Cu4Nb (GB / T), AISI630 (ASTM), WNN. 1.4542, X5CrNiCuNb16-4 (DIN)
3 आवेदन

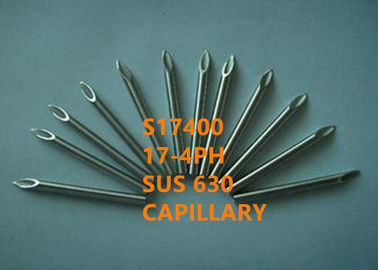

(1) मेडिकल ट्यूब जैसे इंजेक्शन के लिए सिरिंज, पंचर सीरिंज।
(2) औद्योगिक ट्यूबों के सभी प्रकार, छोटे परिशुद्धता स्टेनलेस स्टील ट्यूब, वितरण सीरिंज है।
(3) तापमान गाइड ट्यूब, इलेक्ट्रॉनिक थर्मामीटर, थर्मोकपल प्रोटेक्शन ट्यूब, बारबेक्यू तापमान जांच ट्यूब, इंस्ट्रूमेंट प्रोटेक्शन ट्यूब, सेंसर ट्यूब, बारबेक्यू रूब ट्यूब, थर्मोस्टैट ट्यूब, इंस्ट्रूमेंट ट्यूब, थर्मामीटर स्टेनलेस स्टील ट्यूब, माइक्रोबायोलॉजिकल इंजीनियरिंग ट्यूब।
(4) कोर रक्षक, कलम धारक
(5) विभिन्न इलेक्ट्रॉनिक सूक्ष्मनलिकाएं, ऑप्टिकल फाइबर सामान, ऑप्टिकल मिक्सर
(6) क्षितिज उद्योग, स्टड या शिकंजा के साथ टी-बार, बेल्ट फिटिंग, मणि पंच सुई
(7) सभी प्रकार के एंटीना ट्यूब, ऑटोमोबाइल टेल एंटीना ट्यूब, पुल रॉड एंटीना ट्यूब, स्ट्रेच रॉड, मोबाइल फोन खिंचाव एंटीना ट्यूब, मिनिएचर एंटीना ट्यूब, सभी प्रकार के स्टेनलेस स्टील एंटीना।
(8) लेजर उत्कीर्णन उपकरण के लिए स्टेनलेस स्टील ट्यूब
(9) मत्स्य पालन पाइप, मछली पकड़ने वाली छड़ी पाइप
(10) खाद्य और पेय उद्योग के सभी प्रकार के पाइप, खिला पाइप
(11) विभिन्न स्टाइलस ट्यूब, सेल फोन स्टाइलस, कंप्यूटर स्टाइलस ट्यूब
4 ओवरव्यू
17-4PH एक क्रोमियम-निकल-कॉपर वर्षा है, जो जंग प्रतिरोध के एक मध्यम स्तर के साथ-साथ उच्च शक्ति और कठोरता की आवश्यकता वाले अनुप्रयोगों के लिए इस्तेमाल किया जाता है। उच्च शक्ति लगभग 600 approximately (316 ℃) तक बनाए रखी जाती है। यह मिश्र धातु कई विशिष्टताओं में ग्रेड या टाइप 630 नामित है।
17-4PH एनेल्ड स्थिति में संरचना में मार्टेंसिटिक है और एक कम तापमान उपचार द्वारा मजबूत किया जाता है जो मिश्र धातु में एक तांबे युक्त चरण को अवक्षेपित करता है। वर्षा सख्त करने वाले परिवार में कई मिश्र धातुओं की तुलना में, S17400 मिश्र धातु को एक सरल गर्मी उपचार की आवश्यकता होती है; शक्ति और क्रूरता के संयोजन के आधार पर एक चरण की प्रक्रिया 900 48 (482 ℃) से 1150 ℉ (621 ℃) तक के तापमान में आयोजित की जाती है। गुणों की एक विस्तृत श्रृंखला इस एक कदम गर्मी उपचार द्वारा उत्पादित की जा सकती है। 900 ℉ (482 ℃) रेंज में हीट ट्रीटमेंट सबसे ज्यादा ताकत पैदा करता है, हालाँकि यह S17700 या S15700 जैसे मिश्र धातुओं की तुलना में थोड़ा कम है। स्टेनलेस स्टील को सख्त करने वाली बाद वाली वर्षा आमतौर पर गर्मी उपचार को पूरा करने के लिए अधिक चरणों की आवश्यकता होती है।
5 रासायनिक संरचना (wt%):
| फे | नी | नायब | सीआर | Cu | मो | टा |
| बाल। | 3.0-5.0 | 5xC-0.45 | 15.5-17.5 | 3.0-5.0 | ≤0.60 | ≤0.45 |
| सी | Mn | सी | पी | एस | नायब + टा | |
| ≤0.07 | ≤1.00 | ≤0.70 | ≤0.035 | ≤0.030 | 0.15-0.45 |
6 भौतिक विज्ञान
घनत्व: 7.86 ग्राम / सेमी³ (0.284 पाउंड / इंच)
गलनांक: 1400-1440 ℃
7 मैकेनिक प्रॉपर्टी
कमरे का तापमान तन्यता गुण 900 48 (482 ℃) में गर्मी उपचार के साथ 1150 ℉ (621 ℃) सीमा तक काफी भिन्न हो सकता है। नीचे दिखाए गए मान विशिष्ट कमरे के तापमान गुण हैं जो कि विभिन्न वर्षा सख्त गर्मी उपचार के साथ-साथ 1950 ℉ (1066 ℃) समाधान गर्मी उपचार के लिए अपेक्षित हो सकते हैं।
| शर्त | ए | H900 | H1075 | H1150 | |
| 0.2% ऑफसेट यील्ड ताकत | ksi | 110 | 180 | 135 | 125 |
| एमपीए | 760 | 1,240 | 930 | 860 | |
| अत्यंत सहनशक्ति | ksi | 150 | 195 | 155 | 145 |
| एमपीए | 1,030 | 1,340 | 1,070 | 1,000 | |
| बढ़ाव (प्रतिशत 2 में) | 8 | 10 | 10 | 10 | |
| कठोरता रॉकवेल सी स्केल | 38 अधिकतम। (363HB अधिकतम) | 40-47 (388-444HB) | 33-39 (311-376HB) | 28-37 (277-352HB) | |
8 भ्रष्टाचार प्रतिरोध
17-4PH किसी भी अन्य मानक कठोर स्टेनलेस स्टील के लिए बेहतर संक्षारण प्रतिरोध है।
परीक्षणों से पता चला है कि 17-4PH का संक्षारण प्रतिरोध अधिकांश मीडिया में टाइप 304 स्टेनलेस स्टील के बराबर है। सामान्य तौर पर, 17-4PH मिश्र धातु का संक्षारण प्रतिरोध कठोर 400 श्रृंखला के स्टेनलेस स्टील्स से बेहतर होता है। अन्य वर्षा के साथ स्टेनलेस स्टील को सख्त करने के लिए, 17-4PH को तनाव को कम करने के लिए अतिसंवेदनशील होता है चरम शक्ति पर जंग। नतीजतन, अनुप्रयोगों में जहां क्लोराइड तनाव संक्षारण क्रैकिंग एक संभावना है, सामग्री को अंतिम छोर के उपयोग के साथ संगत सबसे कम कठोरता का उत्पादन करने के लिए कठोर होना चाहिए। यह उच्चतम तापमान पर गर्मी उपचार द्वारा किया जाता है जो उपयुक्त न्यूनतम गुण पैदा करेगा।
Annealed हालत में सामग्री आम तौर पर सेवा में नहीं रखा जाना चाहिए। इस स्थिति में, सामग्री में एक अप्रतिबंधित मार्टेंसाइट संरचना होती है और यह वृद्ध सामग्री की तुलना में कम नमनीय होती है। अप्रशिक्षित मार्टेन्सिट अप्रत्याशित भंगुर भंग के अधीन हो सकता है। संक्षारक वातावरण में, अप्रशिक्षित मार्टेंसाइट सामग्री से हाइड्रोजन उत्सर्जन के रूप में उत्सर्जक घटनाओं के लिए अधिक संवेदनशील होता है, जिसमें गर्मी उपचार के सख्त सख्त उपचार होते हैं। इसी तरह, अप्रशिक्षित मार्टेन्साइट सामग्री की तुलना में क्लोराइड स्ट्रेस जंग क्रैकिंग के प्रति अधिक संवेदनशील है, जिसमें मार्टेंसाइट को टेम्पर्ड किया गया है।
यह मिश्र धातु स्थैतिक समुद्री जल में क्षरण या दरार के लिए अतिसंवेदनशील है।
यह पेट्रोकेमिकल, खाद्य प्रसंस्करण और पेपर उद्योग में संक्षारण के लिए 304L ग्रेड के समान प्रतिरोध है।
9 ऑक्सिडेशन रेजिस्टेंस
17-4PH का ऑक्सीकरण प्रतिरोध टाइप 410 की तरह 12 प्रतिशत क्रोमियम मिश्र धातुओं से बेहतर है, लेकिन टाइप 430 से थोड़ा कम है। वर्षा सख्त सतह ऑक्सीकरण का उत्पादन करेगा।
10 गर्मी उपचार
17-4PH एनेल्ड कंडीशन में सुसज्जित है। इसे सॉल्यूशन हीट ट्रीटमेंट कंडीशन भी कहा जाता है, या कंडीशन ए। एनीलिंग का संचालन लगभग 1900 ℉ (1040 ℃) से 1950) (1065 ℃) और कमरे के तापमान को ठंडा करने वाली हीट ट्रीटमेंट द्वारा किया जाता है। इस स्थिति में, सामग्री में एक मार्शलेंसिक संरचना होती है। एक मार्टेंसिक संरचना के रूप में, 17-4PH मिश्र धातु के पास एनाल्ड स्थिति में अपेक्षाकृत उच्च शक्ति और कठोरता है। सामग्री की शक्ति और कठोरता आमतौर पर वृद्ध अवस्था में H1150 से कुछ कम होती है।
17-4PH वर्षा सख्त स्टेनलेस स्टील के लिए उपयोग किए जाने वाले गर्मी उपचार नीचे संक्षेप में प्रस्तुत किए गए हैं।
| शर्त | तापमान | समय |
| H900 | 900 ± 10 ℉ (482 ± 5 ℃) | 60 मि। ± 5 मि। |
| H925 | 925 ± 10 ℉ (496 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1025 | 1025 ± 10 ℉ (552 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1075 | 1075 ± 10 ℉ (579 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1100 | 1100 ± 10 ℉ (593 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| H1150 | 1150 ± 10 ℉ (621 ± 5 ℃) | 4 घंटे hr 0.25 घंटा |
| SA693 से हालत H1150-M | 1400) 10 ℉ (760 ± 5 ℃) 2 घंटे + 1150 ℉ 10 Hours 4 घंटे | |
11 प्रक्रिया
ट्यूब खाली → पीलिंग → ब्लैंकिंग → हीटिंग → हॉट पियर्सिंग → कूलिंग → फिनिशिंग → पिकिंग → चिकनाई
→ कोल्ड रोलिंग → डीग्रेस → हीट ट्रीटमेंट → स्ट्रेटनिंग → ट्यूब कटिंग → पिकलिंग → इंस्पेक्शन → पैकिंग।
या
ट्यूब खाली → पीलिंग → ब्लैंकिंग → इनर होल ड्रिलिंग → लुब्रिकेटिंग → कोल्ड रोलिंग या ड्राइंग → डीग्रेस
→ उज्ज्वल annealing → स्ट्रेटनिंग → ID और OD सतह पॉलिशिंग → निरीक्षण → पैकिंग।
12 आयाम
आयामों में अनुमेय बदलाव
| आयु सीमा | आयुध डिपो | आईडी | WT | ||
| में। | मिमी | में। | मिमी | ±% | |
| तक, लेकिन 3/32 (0.094) सहित (2.38 मिमी) में नहीं | 0.002 -0.000 | 0.050 -0.000 | 0.000 -0.002 | 0.000 -0.050 | 10 |
| 3/32 (0.094) में (2.38 मिमी) लेकिन अंदर 3/16 (0.188) शामिल नहीं है। (4.76 मिमी) | 0.003 -0.000 | 0.080 -0.000 | 0.000 -0.003 | 0.000 -0.080 | 10 |
| 3/16 से, लेकिन शामिल नहीं, 1/2 (0.500) इन (12.70 मिमी) | 0.004 -0.000 | 0.100 -0.000 | 0.000 -0.004 | 0.000 -0.100 | 10 |
13 उड़ान परीक्षण
लंबाई में लगभग 4 इंच (101.6 मिमी) ट्यूब का एक खंड एक उपकरण के साथ भड़क जाएगा, जिसमें 60 ° कोण शामिल है जब तक कि भड़कना के मुंह में ट्यूब को दरारें या खामियों को दिखाए बिना निम्न प्रतिशत तक विस्तारित किया गया है:
| व्यास के अंदर के व्यास का अनुपात | व्यास का न्यूनतम विस्तार,% |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
14 हाइड्रोस्टैटिक, एयर अंडरवाटर प्रेशर टेस्ट या नोंडेस्ट्रक्टिव इलेक्ट्रिक टेस्ट
प्रत्येक ट्यूब को हाइड्रोस्टैटिक टेस्ट, एयर अंडरवाटर प्रेशर टेस्ट या नॉनडेस्ट्रक्टिव इलेक्ट्रिक टेस्ट के अधीन किया जाएगा।
उपयोग किए जाने वाले परीक्षण का प्रकार निर्माता के विकल्प पर होगा, जब तक कि अन्यथा खरीद आदेश में निर्दिष्ट न हो।
हीड्रास्टाटिक परीक्षण
प्रत्येक ट्यूब एक परीक्षण दबाव में 1000 psi (6.89MPa) से अधिक नहीं एक हीड्रास्टाटिक परीक्षण के अधीन किया जाएगा।
एयर अंडरवाटर प्रेशर टेस्ट
प्रत्येक ट्यूब को निम्नलिखित समीकरण या 500 साई (3.4 एमपीए) द्वारा दिए गए परीक्षण के दबाव में एक हवा के पानी के नीचे दबाव परीक्षण के अधीन किया जाएगा, जो भी कम हो: पी = 2St / D
कहाँ पे:
पी = हवा का दबाव, साई या एमपीए
एस = 16,000 साई (110.3 एमपीए) का स्वीकार्य फाइबर तनाव,
टी = निर्दिष्ट दीवार की मोटाई, अंदर या मिमी, और
डी = बाहरी व्यास, या मिमी में निर्दिष्ट।
Nondestructive Electric Test
प्रत्येक ट्यूब एक nondestructive विद्युत परीक्षण के अधीन किया जाएगा जो एक के साथ खामियों का पता लगाने में सक्षम है
दीवार की मोटाई या 0.002 इंच (0.05 मिमी) में से जो भी अधिक हो, गहराई। बाहरी व्यास में 0.125 इन (3.18 मिमी) के तहत आकारों पर परीक्षण की आवश्यकता नहीं होगी। हालांकि, क्रेता के विकल्प पर, 0.125 के तहत एक व्यास में खींचे जाने वाले ट्यूबिंग का परीक्षण किया जा सकता है, जबकि 0.156 से (3.97 मिमी) से 0.125 के भीतर और बाहर के किसी भी दोष का परीक्षण किया जाएगा। इससे पहले कि कोई भी कटौती की जाती है, उसे हटा दिया जाता है।
15 उत्पाद क्षमता
OD: 0.25-8.0 मिमी
WT: 0.065-3.0 मिमी
एकाग्रता: अच्छा
सीधा: ≤1mm / मी
सतह: 2 बी, बीए, मिरर, सैंडब्लास्टेड सतह, निष्क्रिय सतह।
एनीलिंग सतह, ठीक ड्राइंग उज्ज्वल सतह Ra≤0.8μm, बारीक पॉलिश आईडी और OD Ra≤0.2-0.4μm। (अनुरोध पर आरए 0.1μm संभव)।
16 मानक विनिर्देश
जीबी / टी 3090 स्टेनलेस स्टील छोटे व्यास सीमलेस स्टील ट्यूब
चिकित्सा मशीनरी के निर्माण के लिए GBT 18457 स्टेनलेस स्टील सुई
जीबी 4234 सर्जिकल प्रत्यारोपण के लिए स्टेनलेस स्टील
YBT 4513-2017 मेडिकल गैसों और रिक्तिका के लिए वेल्डेड स्टेनलेस स्टील ट्यूब
ASTM A632 सामान्य सेवा के लिए निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील टयूबिंग (लघु-व्यास) के लिए मानक विशिष्टता
आईएसओ 5832-1-2016 शल्य चिकित्सा सामग्री के लिए प्रत्यारोपण - भाग 1 गढ़ा स्टेनलेस स्टील
चिकित्सा उपकरणों की आवश्यकताओं और परीक्षण विधियों के निर्माण के लिए आईएसओ 9626-2016 स्टेनलेस स्टील सुई ट्यूबिंग
SAE AMS 5643R स्टील संक्षारण प्रतिरोधी बार वायर फोर्जिंग ट्यूबिंग और रिंग्स (S17400)
17 प्रतिस्पर्धी लाभ
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(४) उच्च प्रदर्शन।
18 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, प्लास्टिक बॉक्स |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | 20 मीट्रिक टन / महीना |
