उत्पाद विवरण:
|
| सामग्री: | UNS S31600, UNS S31603 | ||
|---|---|---|---|
| हाई लाइट: | निर्बाध केशिका,जंग प्रतिरोधी स्टेनलेस स्टील |
||

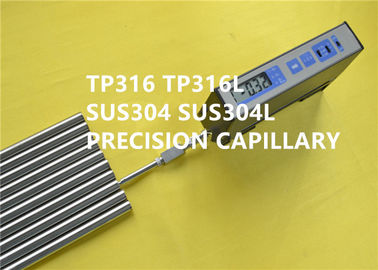

TP316, TP316L, SUS316, SUS316L चिकित्सा ट्यूब के लिए केशिका, इलेक्ट्रॉनिक microtube, ऑप्टिकल फाइबर सहायक उपकरण आदि
1 उत्पाद

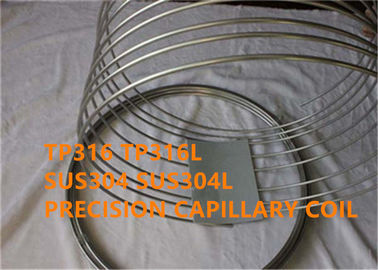

TP316, TP316L, SUS316, SUS316L वेल्डेड या सहज केशिका।
2 एक्वैरियम डिजाइन
UNS S31600, X5CrNiMo17-12-2, W.Nr. 1.4401, 0Cr17Ni12Mo2
UNS S31603, X2CrNiMo17-12-2, X2CrNiMo17-12-3, X2CrNiMo18-14-3, W.Nr. 1.4404, 1.4432, 1.4435, 00Cr17Ni14Mo2
3 आवेदन
(1) मेडिकल ट्यूब जैसे इंजेक्शन के लिए सिरिंज, पंचर सीरिंज।
(2) औद्योगिक ट्यूबों के सभी प्रकार, छोटे परिशुद्धता स्टेनलेस स्टील ट्यूब, वितरण सीरिंज है।
(3) तापमान गाइड ट्यूब, इलेक्ट्रॉनिक थर्मामीटर, थर्मोकपल प्रोटेक्शन ट्यूब, बारबेक्यू तापमान जांच ट्यूब, इंस्ट्रूमेंट प्रोटेक्शन ट्यूब, सेंसर ट्यूब, बारबेक्यू रूब ट्यूब, थर्मोस्टैट ट्यूब, इंस्ट्रूमेंट ट्यूब, थर्मामीटर स्टेनलेस स्टील ट्यूब, माइक्रोबायोलॉजिकल इंजीनियरिंग ट्यूब।
(4) कोर रक्षक, कलम धारक
(5) विभिन्न इलेक्ट्रॉनिक सूक्ष्मनलिकाएं, ऑप्टिकल फाइबर सामान, ऑप्टिकल मिक्सर
(6) क्षितिज उद्योग, स्टड या शिकंजा के साथ टी-बार, बेल्ट फिटिंग, मणि पंच सुई
(7) सभी प्रकार के एंटीना ट्यूब, ऑटोमोबाइल टेल एंटीना ट्यूब, पुल रॉड एंटीना ट्यूब, स्ट्रेच रॉड, मोबाइल फोन खिंचाव एंटीना ट्यूब, मिनिएचर एंटीना ट्यूब, सभी प्रकार के स्टेनलेस स्टील एंटीना।
(8) लेजर उत्कीर्णन उपकरण के लिए स्टेनलेस स्टील ट्यूब
(9) मत्स्य पालन पाइप, मछली पकड़ने वाली छड़ी पाइप
(10) खाद्य और पेय उद्योग के सभी प्रकार के पाइप, खिला पाइप
(11) विभिन्न स्टाइलस ट्यूब, सेल फोन स्टाइलस, कंप्यूटर स्टाइलस ट्यूब
4 ओवरव्यू
TP316 TP304 के बाद दूसरा सबसे व्यापक रूप से इस्तेमाल किया जाने वाला स्टेनलेस स्टील है, जो मुख्य रूप से खाद्य उद्योग और सर्जिकल उपकरणों में उपयोग किया जाता है, जहां मोलिब्डेनम को एक विशेष संक्षारण प्रतिरोधी संरचना देने के लिए जोड़ा जाता है। इसका उपयोग "मरीन स्टील" के रूप में भी किया जाता है क्योंकि इसमें TP304 की तुलना में क्लोराइड जंग का बेहतर प्रतिरोध है। TP316 स्टेनलेस स्टील में अच्छा प्लास्टिक, क्रूरता, ठंड विरूपण और वेल्डिंग प्रक्रिया का प्रदर्शन होता है, साथ ही इसमें उच्च तापमान की ताकत होती है।
TP316L में TP316 की तुलना में थोड़ा खराब तापमान है, लेकिन इसकी संक्षारण प्रतिरोध TP316 की तुलना में बेहतर है। कम कार्बन सामग्री और 2-3% मोलिब्डेनम की सामग्री के कारण, लवण और विभिन्न अकार्बनिक एसिड और कार्बनिक अम्ल आधार लवण को कम करने के संक्षारण प्रतिरोध में सुधार होता है, इस बीच इसकी उच्च तापमान ताकत में भी सुधार हुआ है। TP316L में SUS316 की तुलना में कम कार्बन सामग्री होती है, इसलिए इसमें TP316 की तुलना में बेहतर अंतर-रोधी संक्षारण प्रतिरोध और उच्च उच्च तापमान रेंगना शक्ति होती है।
विशेष लक्षण
(1) कोल्ड रोल्ड उत्पाद में अच्छी उपस्थिति चमक है
(2) मो (2 ~ 3%) के अलावा, जंग प्रतिरोध, विशेष रूप से पीटिंग प्रतिरोध उत्कृष्ट है
(3) उत्कृष्ट उच्च तापमान ताकत
(4) उत्कृष्ट काम करने की कठोरता (मशीनिंग के बाद कमजोर चुंबकत्व)
(5) ठोस विलयन अवस्था की स्थिति में गैर-चुंबकीय।
(6) अच्छा वेल्डिंग प्रदर्शन।
5 रासायनिक संरचना (wt%):
| ग्रेड | सी | Mn | सी | पी | एस | सीआर | नी | मो | एन |
| TP316 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16.0-18.0 | 11.0-14.0 | 2.0-3.0 | ≤0.11 |
| TP316L | ≤0.03 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 16.0-18.0 | 12.0-15.0 | 2.0-3.0 | ≤0.11 |
6 भौतिक विज्ञान
| ग्रेड | घनत्व | पिघलने की सीमा | विद्युत प्रतिरोधकता अनुपात | विशिष्ट ताप |
| ग्राम / सेमी ³ | ℃ | μΩNaN | j / जी | |
| TP316 | 8.03 | 1375-1450 | 73.00 | 0.45 |
| TP316L | 8.03 | 1375-1450 | 76.98 | 0.42 |
7 मैकेनिक प्रॉपर्टी
सामग्री नीचे दी गई तालिका में निर्दिष्ट तन्यता गुणों के अनुसार आवश्यकताओं के अनुरूप होगी।
ये यांत्रिक गुण ट्यूबिंग 1/8 इंच (3.2 मिमी) और बाहरी व्यास में 0.015 इंच (0.38 मिमी) से दीवार की मोटाई और भारी में लागू होते हैं।
छोटे आकार उपलब्ध हैं तालिका 2 में निर्दिष्ट न्यूनतम तन्यता ताकत; हालांकि, उपज की ताकत आम तौर पर ऐसे आकारों पर निर्धारित नहीं होती है, और न्यूनतम बढ़ाव 25% होगा।
| ग्रेड | गर्मी उपचार की सिफारिश की | तन्य शक्ति MP b MPa | उपज शक्ति R p0.2 % | बढ़ाव δ 5 % | कठोरता |
| TP316 | 1010-1150 डिग्री सेल्सियस तेजी से ठंडा | A520 ए | ≥205 एबी | ≥35 बी | ≤187HB |
| TP316L | 1010-1150 डिग्री सेल्सियस तेजी से ठंडा | A520 ए | ≥205 एबी | ≥35 बी | ≤187HB |
एक ग्रेड टीपी 316 एल की न्यूनतम तन्यता ताकत 70 केसी (485 एमपीए) और न्यूनतम उपज ताकत 25 केसी (170 एमपीए) होगी।
बी यील्ड की ताकत आमतौर पर बाहरी व्यास में 1/8 इंच (3.2 मिमी) से कम या 0.015 इंच (0.38 मिमी) की दीवार में पतले आकार पर निर्धारित नहीं की जाती है, इसलिए ऐसे आकारों पर उपज शक्ति की आवश्यकता नहीं होती है। इसके अलावा, इन छोटे या पतले आकारों पर न्यूनतम बढ़ाव 25% है।
8 गर्मी उपचार
ठोस उपाय
इसका उद्देश्य कमरे के तापमान पर कार्बाइड को पूरी तरह से घुलाना और बनाए रखना है, ताकि कमरे के तापमान पर एकल चरण ऑस्टेनाईट माइक्रोस्ट्रक्चर प्राप्त किया जा सके, ताकि स्टील का संक्षारण प्रतिरोध सबसे अधिक हो।
ठोस समाधान उपचार का ताप तापमान आमतौर पर 1010-1150 डिग्री सेल्सियस के बीच होता है, और इसे कार्बन सामग्री के अनुसार उचित रूप से समायोजित किया जाता है। तेजी से ठंडा पानी की तरह ठंडा द्वारा पीछा किया।
पोस्ट-वेल्डिंग एनीलिंग
वेल्डिंग के लिए सभी मानक वेल्डिंग तरीके उपलब्ध हैं। वेल्डिंग करते समय, 316Cb 316L या 309Cb स्टेनलेस स्टील फिलर रॉड या इलेक्ट्रोड का उपयोग उद्देश्य के अनुसार वेल्डिंग के लिए किया जा सकता है।
सबसे अच्छा संक्षारण प्रतिरोध प्राप्त करने के लिए, वेल्डिंग के बाद 316 स्टेनलेस स्टील के वेल्डिंग अनुभाग को रद्द करने की आवश्यकता है। 316L स्टेनलेस स्टील के लिए, कोई पोस्ट-वेल्डिंग एनीलिंग की आवश्यकता नहीं है।
9 प्रक्रिया
ट्यूब खाली → पीलिंग → ब्लैंकिंग → हीटिंग → हॉट पियर्सिंग → कूलिंग → फिनिशिंग → पिकिंग → चिकनाई
→ कोल्ड रोलिंग → डीग्रेस → हीट ट्रीटमेंट → स्ट्रेटनिंग → ट्यूब कटिंग → पिकलिंग → इंस्पेक्शन → पैकिंग।
या
ट्यूब खाली → पीलिंग → ब्लैंकिंग → इनर होल ड्रिलिंग → लुब्रिकेटिंग → कोल्ड रोलिंग या ड्राइंग → डीग्रेस
→ उज्ज्वल annealing → स्ट्रेटनिंग → ID और OD सतह पॉलिशिंग → निरीक्षण → पैकिंग।
10 आयाम
आयामों में अनुमेय बदलाव
| आयु सीमा | आयुध डिपो | आईडी | WT | ||
| में। | मिमी | में। | मिमी | ±% | |
| तक, लेकिन 3/32 (0.094) सहित (2.38 मिमी) में नहीं | 0.002 -0.000 | 0.050 -0.000 | 0.000 -0.002 | 0.000 -0.050 | 10 |
| 3/32 (0.094) में (2.38 मिमी) लेकिन अंदर 3/16 (0.188) शामिल नहीं है। (4.76 मिमी) | 0.003 -0.000 | 0.080 -0.000 | 0.000 -0.003 | 0.000 -0.080 | 10 |
| 3/16 से, लेकिन शामिल नहीं, 1/2 (0.500) इन (12.70 मिमी) | 0.004 -0.000 | 0.100 -0.000 | 0.000 -0.004 | 0.000 -0.100 | 10 |
11 उड़ान परीक्षण
लंबाई में लगभग 4 इंच (101.6 मिमी) ट्यूब का एक खंड एक उपकरण के साथ भड़क जाएगा, जिसमें 60 ° कोण शामिल है जब तक कि भड़कना के मुंह में ट्यूब को दरारें या खामियों को दिखाए बिना निम्न प्रतिशत तक विस्तारित किया गया है:
| व्यास के अंदर के व्यास का अनुपात | व्यास का न्यूनतम विस्तार,% |
| 0.9 | 21 |
| 0.8 | 22 |
| 0.7 | 25 |
| 0.6 | 30 |
| 0.5 | 39 |
| 0.4 | 51 |
| 0.3 | 68 |
12 हाइड्रोस्टैटिक, एयर अंडरवाटर प्रेशर टेस्ट या नोंडेस्ट्रक्टिव इलेक्ट्रिक टेस्ट
प्रत्येक ट्यूब को हाइड्रोस्टैटिक टेस्ट, एयर अंडरवाटर प्रेशर टेस्ट या नॉनडेस्ट्रक्टिव इलेक्ट्रिक टेस्ट के अधीन किया जाएगा।
उपयोग किए जाने वाले परीक्षण का प्रकार निर्माता के विकल्प पर होगा, जब तक कि अन्यथा खरीद आदेश में निर्दिष्ट न हो।
हीड्रास्टाटिक परीक्षण
प्रत्येक ट्यूब एक परीक्षण दबाव में 1000 psi (6.89MPa) से अधिक नहीं एक हीड्रास्टाटिक परीक्षण के अधीन किया जाएगा।
एयर अंडरवाटर प्रेशर टेस्ट
प्रत्येक ट्यूब को निम्नलिखित समीकरण या 500 साई (3.4 एमपीए) द्वारा दिए गए परीक्षण के दबाव में एक हवा के पानी के नीचे दबाव परीक्षण के अधीन किया जाएगा, जो भी कम हो: पी = 2St / D
कहाँ पे:
पी = हवा का दबाव, साई या एमपीए
एस = 16,000 साई (110.3 एमपीए) का स्वीकार्य फाइबर तनाव,
टी = निर्दिष्ट दीवार की मोटाई, अंदर या मिमी, और
डी = बाहरी व्यास, या मिमी में निर्दिष्ट।
Nondestructive Electric Test
प्रत्येक ट्यूब एक nondestructive विद्युत परीक्षण के अधीन किया जाएगा जो एक के साथ खामियों का पता लगाने में सक्षम है
दीवार की मोटाई या 0.002 इंच (0.05 मिमी) में से जो भी अधिक हो, गहराई। बाहरी व्यास में 0.125 इन (3.18 मिमी) के तहत आकारों पर परीक्षण की आवश्यकता नहीं होगी। हालांकि, क्रेता के विकल्प पर, 0.125 के तहत एक व्यास में खींचे जाने वाले ट्यूबिंग का परीक्षण किया जा सकता है, जबकि 0.156 से (3.97 मिमी) से 0.125 के भीतर और बाहर के किसी भी दोष का परीक्षण किया जाएगा। इससे पहले कि कोई भी कटौती की जाती है, उसे हटा दिया जाता है।
13 उत्पाद क्षमता
OD: 0.25-8.0 मिमी
WT: 0.065-3.0 मिमी
एकाग्रता: अच्छा
सीधा: ≤1mm / मी
सतह: 2 बी, बीए, मिरर, सैंडब्लास्टेड सतह, निष्क्रिय सतह।
एनीलिंग सतह, ठीक ड्राइंग उज्ज्वल सतह Ra≤0.8μm, बारीक पॉलिश आईडी और OD Ra≤0.2-0.4μm। (अनुरोध पर आरए 0.1μm संभव)।
14 मानक विनिर्देश
जीबी / टी 3090 स्टेनलेस स्टील छोटे व्यास सीमलेस स्टील ट्यूब
चिकित्सा मशीनरी के निर्माण के लिए GBT 18457 स्टेनलेस स्टील सुई
जीबी 4234 सर्जिकल प्रत्यारोपण के लिए स्टेनलेस स्टील
YBT 4513-2017 मेडिकल गैसों और रिक्तिका के लिए वेल्डेड स्टेनलेस स्टील ट्यूब
ASTM A632 सामान्य सेवा के लिए निर्बाध और वेल्डेड ऑस्टेनिटिक स्टेनलेस स्टील टयूबिंग (लघु-व्यास) के लिए मानक विशिष्टता
आईएसओ 5832-1-2016 शल्य चिकित्सा सामग्री के लिए प्रत्यारोपण - भाग 1 गढ़ा स्टेनलेस स्टील
चिकित्सा उपकरणों की आवश्यकताओं और परीक्षण विधियों के निर्माण के लिए आईएसओ 9626-2016 स्टेनलेस स्टील सुई ट्यूबिंग
SAE AMS 5643R स्टील संक्षारण प्रतिरोधी बार वायर फोर्जिंग ट्यूबिंग और रिंग्स (S17400)
15 प्रतिस्पर्धी लाभ
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(४) उच्च प्रदर्शन।
16 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, प्लास्टिक बॉक्स |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | 20 मीट्रिक टन / महीना |
