A-286 / UNS S66286 ऑफशोर ऑयल और गैस वेलहेड के लिए उच्च तापमान मिश्र

उच्च तापमान मिश्र धातु A-286, UNS S66286 के लिए तेल-गैस वेलहेड, एक्स-मास पेड़ और ट्यूबिंग हैंगर आदि।

1 उत्पाद

उच्च तापमान मिश्र धातु A-286, अपतटीय तेल और गैस वेलहेड के लिए UNS S66286, X-MAS पेड़ और Manifolds (incl। टयूबिंग हैंगर), BOPs आदि।

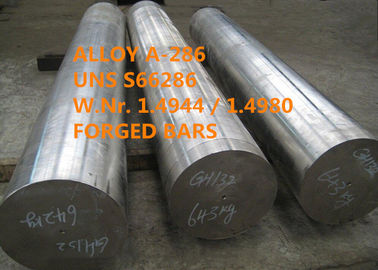

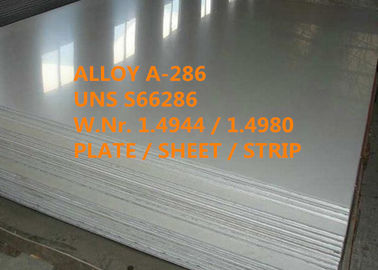

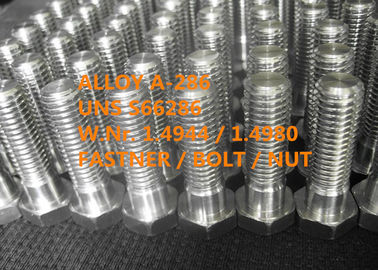

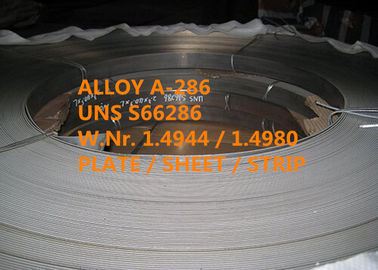

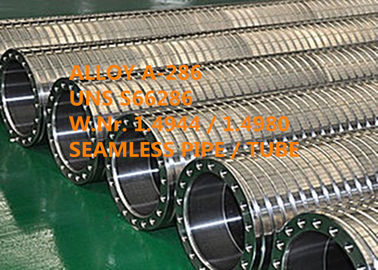

मिश्र धातु A-286 हमें गोल बार, फ्लैट बार, हेक्सागोनल बार, आकार पट्टी, फोर्जिंग, फोर्जिंग ब्लॉक, प्लेट, शीट, पट्टी, तार, पाइप और ट्यूब, फास्टनरों, बोल्ट और नट्स आदि के रूप में उपलब्ध है।

2 एक्वैरियम डिजाइन

GH2132, UNS S66286, AMS 5525, 5731, SAE HEV7, W.Nr.1.4944, 1.4980, X5NiCrTi26-15, ZbNcT25 (फ्रांस, ATVSMo (फ्रांस), DTD5026 (यूके), INCOLOY® ALLOY-286, A-286, कार A-286। -286 मिश्र धातु।

3 ओवरव्यू

मिश्र धातु A-286 (Fe-25Ni-15Cr) एक लोहा आधारित सहायक वर्षा प्रबलित लोहा-निकेल-क्रोमियम उच्च तापमान मिश्र धातु है, जो मोलिब्डेनम (Mo), टाइटेनियम (Ti), एल्यूमीनियम (Al), वैनेडियम (V) के साथ एकीकृत किया जाता है। ) और ट्रेस बोरॉन (बी)। यह 650 ℃ के तहत उच्च उपज शक्ति और लगातार और रेंगने की शक्ति है, और इसमें अच्छा मशीनिंग प्लास्टिसिटी और संतोषजनक वेल्डिंग प्रदर्शन है। इसके अलावा मिश्र धातु A-286 अपनी अच्छी ताकत और ऑक्सीकरण प्रतिरोध के लिए जाना जाता है, विशेष रूप से 1300 ° F (704 ° C) तक के तापमान पर।

मिश्र धातु A-286 में 650 ℃ के तहत उच्च उपज शक्ति, लगातार और रेंगने की शक्ति है, और इसमें अच्छा मशीनिंग प्लास्टिसिटी और संतोषजनक वेल्डिंग प्रदर्शन है।

A-286 उच्च तापमान शक्ति और ऑक्सीकरण के लिए उच्च तापमान प्रतिरोध के साथ एक प्रकार का मिश्र धातु है।

मिश्र धातु A-286 के लक्षण

● अच्छी मशीनीकरण

● उत्कृष्ट निर्माण विशेषताओं

● 800 ° C तक अच्छा ऑक्सीकरण प्रतिरोध

● AOD रीफिंग या वैक्यूम इंडक्शन मेल्टिंग द्वारा निर्मित किया जा सकता है

● अच्छा उच्च तापमान प्रदर्शन के दौरान रेंगना-टूटना ताकत

● गंभीर ठंड विकृति के बाद भी गैर-चुंबकीय

● नोकदार वर्गों में उच्च लचीलापन

● बहुत अधिक संक्षारण प्रतिरोध

● जलीय समाधानों में मध्यम संक्षारण अनुप्रयोगों के लिए अच्छा है

● उम्र-कठोरता के कारण उच्च यांत्रिक गुण

● अच्छा उच्च तापमान प्रदर्शन के दौरान रेंगना-टूटना ताकत

● उच्च शक्ति जिन्हें 700 ° C तक बनाए रखा जाता है

4 आवेदन

यह व्यापक रूप से एयरोइन्जिन और औद्योगिक गैस टर्बाइन पर घटकों के निर्माण में उपयोग किया जाता है, जैसे टरबाइन ब्लेड, आफ्टरबर्नर, फास्टनरों, आदि, और व्यापक रूप से ऑटोमोबाइल इंजनों में भी उपयोग किया जाता है, जो टरबाइन जैसे उच्च तापमान वाले असर वाले भागों के रूप में भी उपयोग किया जाता है। डिस्क, जो लंबी अवधि के संचालन के लिए 650 ℃ के अंतर्गत हैं।

मिश्र धातु A-286 अपतटीय तेल और गैस उद्योग में भी बहुत लोकप्रिय है जहां उच्च स्तर की गर्मी और तनाव एक कारक है। मिश्र धातु विभिन्न आकारों के विरूपण उत्पादों का उत्पादन कर सकती है, जैसे डिस्क, फोर्जिंग, प्लेट, बार, वायर और रिंग, आदि।

इसका उपयोग ऑटोमोटिव इंजन में फास्टनर अनुप्रयोगों और गर्मी और तनाव के उच्च स्तर और अपतटीय तेल और गैस उद्योग में कई गुना घटकों के लिए भी किया जाता है।

सुपीरियर मिश्र धातु A-286 को मिश्र धातु A-286 के आधार पर विकसित किया गया है। जब तक मिश्र धातु की शुद्धता में सुधार होता है, तब तक गैस सामग्री सीमित होती है, कम पिघलने बिंदु तत्व सामग्री को नियंत्रित किया जाता है, और गर्मी उपचार प्रणाली को समायोजित किया जाता है, तापीय शक्ति और मिश्र धातु के दीर्घकालिक प्रदर्शन में सुधार किया जा सकता है।

विशिष्ट अनुप्रयोग शामिल हैं

पंप और उच्च दबाव घटक

अन्य बिजली उत्पादन घटक

वेलहेड, एक्स-मास के पेड़ और मैनिफोल्ड्स (इंक। ट्यूबिंग हैंगर), बीओपी

फ्लोलाइन और कनेक्टर्स

वाल्व और एक्ट्यूएटर्स

अनि। रासायनिक संयंत्रों के लिए (इंक। एलएनजी, एफजीडी, यूरिया, एलडीपीई, आदि)

ट्यूबलर उत्पाद, फ्लैंगेस, फिटिंग

फोर्जिंग अनुप्रयोग

मोटर वाहन के लिए लैंप / लेंस

फास्टनरों, बोल्ट और पागल

टर्बाइन और इंजन पार्ट्स (एयरोस्पेस)

टर्बाइन और कंप्रेशर्स के लिए ब्लेड और शाफ्ट

अनि। औद्योगिक गैस कंप्रेशर्स के लिए

स्टीम वाल्व

विमान के घटक

गैर चुंबकीय कम तापमान क्रायोजेनिक उपकरण (-423) एफ)

शाफ्ट

कंप्रेसर

बर्नर भागों के बाद

तेल और गैस उद्योग में कई गुना घटक

जेट इंजन घटक

5 रासायनिक संरचना

6 पी HYPICAL PROPERTIES

घनत्व: 0.287 पाउंड / इंच (7.94 ग्राम / सेमी 3)

पिघलने की सीमा: 1371-1427 ° C (2500-2600 ° F)

मापांक का मापांक (G): 70 ° F (20 ° C): 11.2 x 103 ksi (77.0 GPa)

थर्मल चालकता: 88 बीटू-इन / फीट 2hr- ° F, (12.7 W / mK)

माध्य विशिष्ट ऊष्मा: 0.1100 बीटू / एलबी / ° एफ (104 से 1299 ° F)

चुम्बकीय भेद्यता

उपचारित उपचार: 1.0100Mu

उपचारित और वृद्ध: 1.0070Mu

7 यांत्रिकी गुण

कमरे के तापमान पर विशिष्ट यांत्रिक गुण

विशिष्ट वाल्व गर्म कठोरता डेटा

तनाव टूटना

मिश्र धातु A-286 मिश्र धातु को ऊंचा तापमान शक्ति का सामना करने के लिए डिज़ाइन किया गया है।

1325 ° F (718 ° C) पर वृद्ध सामग्री की विशिष्ट रेंगने की शक्ति और तनाव का टूटना नीचे दिखाया गया है।

रेंगने की ताकत

वी-नॉट चारचारी प्रभाव शक्ति

8 सी ओरेशन रेजिस्टेंस

मिश्र धातु A-286 में कई वातावरणों में स्टेनलेस स्टील के समान संक्षारण प्रतिरोध है। ऊंचे तापमान पर सल्फर दूषित वायुमंडल के संपर्क में आने पर निकेल-बेस मिश्र धातुओं के लिए इसका बेहतर संक्षारण प्रतिरोध है। इस मिश्र धातु का संक्षारण प्रतिरोध जेट इंजन सेवा में सामना किए गए कई वायुमंडलों के खिलाफ 1300 ° F (704 ° C) तक उत्कृष्ट है। 1800 ° F (982 ° C) तक, मिश्र धातु A-286 का ऑक्सीकरण प्रतिरोध 310 स्टेनलेस स्टील के बराबर है।

9 निर्माण कार्य

गरम काम करना

मिश्र धातु स्टेनलेस स्टील की तुलना में मिश्र धातु A-286 में समान गर्म काम करने के गुण हैं। यह लघु भिगोने की अवधि का उपयोग करके 1900/2050 ° F (1038/1121 ° C) के तापमान से लुढ़का या जाली होता है। यह गर्म काम के दौरान सहायक स्टेनलेस स्टील्स की तुलना में विरूपण के लिए थोड़ा अधिक प्रतिरोधी है। 1700 ° F (927 ° C) से नीचे न बनाएं। एक बढ़िया, समान अनाज के आकार का उत्पादन करने के लिए कम परिष्करण तापमान के साथ 15-20% न्यूनतम कटौती को जोड़ा जाना चाहिए। समाधान की घोषणा की स्थिति में मिश्र धातु A-286 की संरचना टाइप 310 स्टेनलेस स्टील के समान है।

ठंड काम कर रही है

उपचारित स्थिति में, मिश्र धातु A-286 को संतोषजनक रूप से ठंडा खींचा और बनाया जा सकता है। यह स्टेनलेस स्टील की तुलना में कुछ हद तक कठोर है जैसे कि टाइप 316 और 310, और यह तेजी से कठोर हो जाता है।

मशीन की

24% निकल सामग्री के साथ स्टेनलेस स्टील होने के नाते, मिश्र धातु A-286 एक लोहा-आधार मिश्र धातु है जो निकल-आधारित वर्षा-कठोर स्टील्स की तुलना में मशीन के लिए आसान है।

मिश्रधातु A-286 की मशीनीयता औस्टेनिटिक स्टेनलेस स्टील्स विशेष रूप से स्टेनलेस स्टील के प्रकार 310 के समान है। मिश्र धातु A-286 आमतौर पर पूर्ण आयु या आंशिक रूप से वृद्ध अवस्था में बनाई जाती है।

कार्बाइड डालने के उपकरण आमतौर पर मशीनिंग मिश्र धातु A-286 के लिए उपयोग किए जाते हैं।

सामान्य तौर पर, उच्च तापमान वाले मिश्र धातु स्टेनलेस स्टील्स की तुलना में मशीन के लिए अधिक कठिन होते हैं। हालांकि, लौह-आधार मिश्र धातु समूह, जिनमें से मिश्र धातु A-286 एक सदस्य है, मिश्र धातु 718 या कोबाल्ट-असर ग्रेड जैसे मिश्र धातु 41. कार्बाइड सम्मिलित उपकरण जैसे निकल-बेस वर्षा-सख्त ग्रेड की तुलना में मशीन के लिए आसान है। आमतौर पर जहां संभव हो उपयोग किया जाता है।

10 गर्मी उपचार

समाधान उपचार

इस मिश्र धातु के लिए गर्मी उपचार के दो तरीके सुझाए गए हैं:

(1) ऊष्मा 1800 ° F (982 ° C) पर, गर्मी पर 1 घंटा रखें, फिर तेजी से ठंडा करें।

(२) १६५० ° F () ९९ ° C) तक ऊष्मा, २ घंटे ताप पर रखें, फिर तेजी से ठंडा।

पहला समाधान उपचार पद्धति में उम्र बढ़ने के बाद टूटने की शक्ति में वृद्धि होती है, जबकि दूसरा परिणाम बेहतर लचीलापन और उच्च कठोरता में होता है।

उम्र बढ़ने

1300/1400 ° F (704/760 ° C) पर हीट करें, गर्मी में 12 से 16 घंटे पकड़ें, फिर एयर कूल। कठोरता लगभग 300 बीएचएन है।

1650 ° F (899 ° C) पर समाधान उपचार के बाद दो चक्र वर्षा सख्त उपचार कभी-कभी निर्दिष्ट किया जाता है। 1300/1400 ° F (704/760 ° C) का यह उपचार, 16 घंटे के लिए गर्मी में पकड़ना, फिर एयर कूल प्लस 1200 ° F (649 डिग्री सेल्सियस), 8 से 12 घंटे के लिए गर्मी पर पकड़, फिर एयर कूल का इरादा है 1650 ° F (899 ° C) घोल के उपचार की नमनीयता और कठोरता लाभ प्राप्त करते हुए notch टूटने की शक्ति में सुधार करना।

11 प्रतिस्पर्धी लाभ

(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, दुर्दम्य मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(२) ६ राज्य प्रमुख प्रयोगशालाएँ और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(४) उत्कृष्ट प्रदर्शन।

12 मानक विनिर्देश

मिश्र धातु A-286 तेल और गैस सेवा के लिए NACE MR0175 में सूचीबद्ध है।

निर्बाध पाइप और ट्यूब

AMS 5731 / AMS 5732 / AMS 5734 / AMS 5737 / AMS 5895

बार और डंडा

एएसटीएम ए 453 ग्रेड 660 वर्ग ए और बी

एएसटीएम ए 638 ग्रेड 660 टाइप 1 और 2

एएसटीएम ए 473 / एएसटीएम बी 564 / एएसएमई एसए -638

SAE J467-A286

AMS 5726 / AMS 5731 / AMS 5732 / AMS 5734 / AMS 5735 / AMS 5736 / AMS 5737 / AMS 5853 / AMS 5895

GEB50T1181 / GEB50T12 / GEB50T81

GEC50TF78 / GEC50TF27 / GEC50TF20

एईसीएमए पीआर एन एन 2171 / एईसीएमए पीआर एन 2119 / एईसीएमए पीआर एन एन 2173

बीएस एचआर 51 / बीएस एचआर 52 / बीएस एचआर 560

DTD 5076

ईज़ी 6NCT25-15

थाली , चादर और पट्टी

एएसटीएम बी 670 / एएसटीएम बी 906
AMS 5525 / AMS 5858

GEB50T1181 / GEB50T12 / GEB50T81

एईसीएमए पीआर एन एन 2175 / एईसीएमए पीआर एन एन 2417

तार

AMS 5726 / AMS 5731 / AMS 5732 / AMS 5734 / AMS 5737 / AMS 5805 / AMS 5853 / AMS 5895

फोर्जिंग्स

AMS 5731 / AMS 5732 / AMS 5734 / AMS 5737 / AMS 5895

GEB50T12 / GEB50T81

एईसीएमए पीआर एन एन 2172 / एईसीएमए पीआर एन एन 2399
