उत्पाद विवरण:
|
| सामग्री: | UNS N06686, एक एकल-चरण, कम कार्बन, ऑस्टेनिटिक Ni-Cr-Mo-W मिश्र धातु | ||
|---|---|---|---|
| हाई लाइट: | ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातु,संक्षारण प्रतिरोधी मिश्र,UNS N06686 संक्षारण प्रतिरोधी मिश्र |
||
जंग प्रतिरोधी मिश्र धातु 686 (N06686) पाइप, पट्टी, पट्टी, फोर्जिंग, बांधनेवाला पदार्थ, समुद्र के लिए तार
1 उत्पाद
समुद्री और समुद्री अनुप्रयोगों के लिए उत्कृष्ट संक्षारण प्रतिरोधी मिश्र धातु 686 (UNS N06686)।
मिश्र धातु 686 उत्पाद रूपों में पाइप, ट्यूब, शीट, स्ट्रिप, प्लेट, राउंड और हेक्सागोनल बार, फोर्जिंग, फोर्जिंग स्टॉक, तार और वायर रॉड में कॉइल, और फास्टनर (बोल्ट, नट और स्टड आदि) में उपलब्ध है।
2 एक्वैरियम डिजाइन
UNS N06686, W.Nr.2.4606, NiCr21Mo16W (DIN), इनकॉन® मिश्र धातु 686
3 एक आवेदन
मिश्र धातु 686 का उपयोग रासायनिक प्रसंस्करण, समुंदर के किनारे, प्रदूषण नियंत्रण, लुगदी और कागज निर्माण और अपशिष्ट प्रबंधन अनुप्रयोगों में आक्रामक मीडिया के प्रतिरोध के लिए किया जाता है।
4 ओवरव्यू
मिश्र धातु 686 एक एकल-चरण, कम कार्बन, ऑस्टिनिटिक नी-सीआर-मो-डब्ल्यू मिश्र धातु है जो गंभीर वातावरण की एक सीमा में उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है। इसके उच्च निकल (नी) और मोलिब्डेनम (मो) स्थितियों को कम करने में अच्छा प्रतिरोध प्रदान करते हैं, और उच्च क्रोमियम (सीआर) ऑक्सीकरण मीडिया के लिए प्रतिरोध प्रदान करता है। मोलिब्डेनम (एमओ) और टंगस्टन (डब्ल्यू) स्थानीयकृत जंग जैसे कि थैली के लिए सहायता प्रतिरोध। आयरन (Fe) गुणों को बढ़ाने के लिए बारीकी से नियंत्रित किया जाता है। कम कार्बन (सी) वेल्डेड जोड़ों के गर्मी प्रभावित क्षेत्रों में संक्षारण प्रतिरोध को बनाए रखने के लिए अनाज सीमा वर्षा को कम करने में मदद करता है। मिश्र धातु (Cr + Mo + W) सामग्री, और मिश्र धातु 686 स्कोर प्रतिस्पर्धी सामग्रियों की तुलना में सामान्य, पीटिंग और क्रेविस जंग के लिए प्रतिरोध बढ़ जाता है।
मिश्र धातु 686 को 21 वीं सदी के संक्षारण प्रतिरोधी मिश्र धातु के रूप में जाना जाता है। यह वाणिज्यिक संक्षारण प्रतिरोधी मिश्र धातु सामग्री का सबसे उच्च मिश्र धातु है।
| मिश्र धातु | फे | नी | सीआर | मो | डब्ल्यू | सीआर + मो + W |
| UNS N06625 | 3 | 62 | 22 | 8.8 | - | 30.8 |
| UNS N10276 | 6 | 57 | 15.5 | 16 | 3.9 | 35.4 |
| UNS N06022 | 2 | 59.4 | 20.5 | 14.2 | 3.2 | 37.9 |
| UNS N06686 | 1 | 57 | 20.5 | 16.3 | 3.9 | 40.7 |
5 रासायनिक संरचना (wt%):
| फे | नी | सीआर | मो | Mn | सी |
| ≤2.0 | संतुलन | 19.0-23.0 | 15.0-17.0 | ≤0.75 | ≤0.08 |
| सी | डब्ल्यू | पी | एस | ती | |
| ≤0.01 | 3.0-4.4 | ≤0.040 | ≤0.020 | 0.02-0.25 |
6 भौतिक संपत्ति
कमरे के तापमान पर घनत्व: 0.315 पौंड / 3 में (8.73 ग्राम / सेमी 3 )
पिघलने की सीमा: 2440-2516 ° F (1338-1380 ° C)
200 ओरेस्टेड पर पारगम्यता (15.9 kA / m): 1.0001
7 यांत्रिकी गुण
तालिका 7-1 कमरे के तापमान यांत्रिक गुणों
| उत्पाद का रूप | मोटाई या व्यास | तन्यता ताकत | उपज शक्ति (0.2% ऑफसेट) | बढ़ाव | |||
| में | मिमी | ksi | एमपीए | ksi | एमपीए | % | |
| प्लेट | 0.5 | 12.7 | 104.7 | 722 | 52.8 | 364 | 71 |
| प्लेट | 0.25 | 6.35 | 106.3 | 733 | 57.9 | 399 | 68 |
| चादर | 0.125 | 3.18 | 116.5 | 803 | 61.1 | 421 | 59 |
| चादर | 0.062 | 1.57 | 123 | 848 | 59.2 | 408 | 59 |
| छड़ी | 1.5 | 38.1 | 117.5 | 810 | 52.1 | 359 | 56 |
तालिका 7-2 उच्च तापमान तन्यता परीक्षण
| तापमान | नम्य होने की क्षमता | तन्यता ताकत | बढ़ाव | |||
| ° F | डिग्री सेल्सियस | ksi | एमपीए | ksi | एमपीए | % |
| 75 | 24 | 57.5 | 396 | 107.3 | 740 | 60 |
| 200 | 93 | 46.8 | 323 | 100.2 | 691 | 69 |
| 400 | 204 | 42.1 | 290 | 92.1 | 635 | 67 |
| 600 | 316 | 41.7 | 288 | 87.3 | 602 | 60 |
| 800 | 427 | 32.5 | 224 | 82.6 | 570 | 69 |
| 1000 | 538 | 37.9 | 261 | 79.1 | 545 | 61 |
8 भ्रष्टाचार प्रतिरोध
मिश्र धातु 686 सामान्य जंग के लिए उत्कृष्ट प्रतिरोध प्रदान करता है, तनाव-जंग खुर के लिए, और छोड़ने और दरार करने के लिए जंग। वेल्डिंग के दौरान अंतर-वर्षा के लिए इसका प्रतिरोध वेल्डेड जोड़ों के गर्मी-प्रभावित क्षेत्रों में इसके संक्षारण-प्रतिरोध को बनाए रखता है।
यह एसिड को कम करने और ऑक्सीकरण करने और मिश्रित एसिड समाधान दोनों के लिए प्रतिरोध प्रदान करता है। यह विशेष रूप से मिश्रित एसिड के उच्च सांद्रता वाले मिश्रित एसिड को संभालने के लिए अनुकूल है। इसने 1 या उससे कम पीएच स्तर और 100,000 से अधिक पीपीएम के क्लोराइड स्तरों के साथ मिश्रित एसिड मीडिया के लिए अच्छा प्रतिरोध दिखाया है।
पीटिंग जंग के लिए मिश्र धातु प्रतिरोध की तुलना अक्सर तथाकथित "पीटिंग रेसिस्टेंस इक्विलिटी नंबर" के संदर्भ में की जाती है। प्रदर्शन क्षमता की गणना गणना द्वारा की जा सकती है:
PREN =% Cr + 1.5 (% Mo +% W +% Nb)
उत्कृष्टता के आरोही क्रम में, अत्यधिक मिश्र धातु मिश्र धातु 686 व्यावसायिक रूप से उपलब्ध, गड्ढे प्रतिरोधी, नी-सीआर-मो मिश्र के बीच इष्टतम विकल्प के रूप में साबित होती है:
| मिश्रधातु 686 | 51 |
| मिश्र धातु २२ | 47 |
| UNS N06059 | 47 |
| UNS N06200 | 47 |
| UNS N06022 | 46 |
| UNS N10276 | 45 |
| UNS N06625 | 40 |
संक्षारण प्रतिरोध - समुद्री अनुप्रयोग
मिश्र धातु 686 सामान्य, गैल्वेनिक और स्थानीयकृत जंग और हाइड्रोजन उत्सर्जन में उत्कृष्ट प्रतिरोध प्रदर्शित करता है (नीचे टेबल्स)। इसके अलावा, समुद्री जल का मिश्र धातु की थकान शक्ति (चित्र 2) पर केवल एक मामूली प्रभाव पड़ता है। इस प्रकार, मिश्र धातु 686 समुद्री सेवा के लिए एक आदर्श सामग्री है।

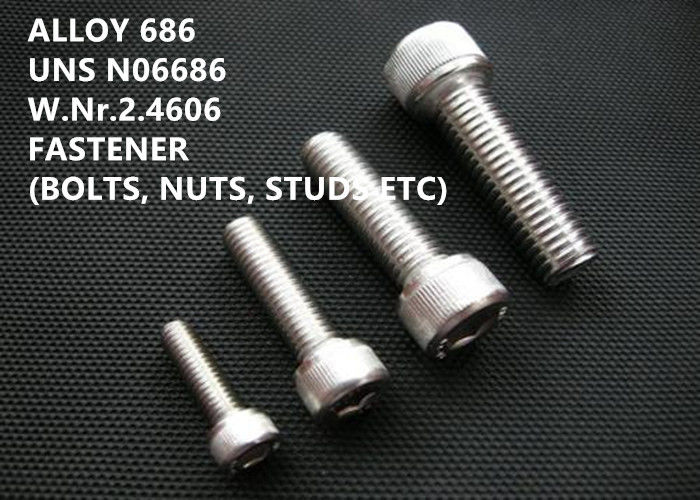

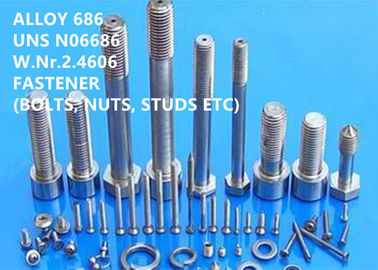

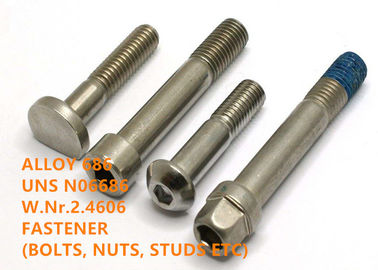

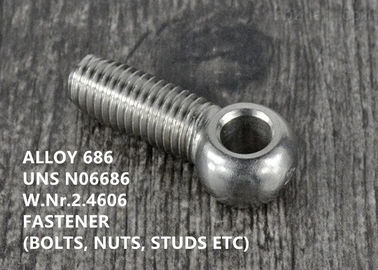

मिश्र धातु 686 फास्टनरों (बोल्ट, नट, स्टड, आदि) समुद्री सेवा में अच्छा प्रदर्शन करते हैं। उच्च शक्ति बोल्टिंग की आवश्यकता होने पर 150 ksi की उपज के स्तर को ठंडा करके काम करने वाले मिश्र धातु 686 को मजबूत किया जा सकता है। ये उच्च शक्ति वाले फास्टनरों अनिवार्य रूप से समुद्री जल में जंग के समान प्रतिरोध की पेशकश करते हैं।
तालिका 8-1 60 दिनों के लिए 60 डिग्री सेल्सियस पर क्लोरीनयुक्त समुद्री जल में दरार जंग का प्रतिरोध
| सामग्री का परीक्षण किया गया | दरार हमले की गहराई (मील) |
| मिश्रधातु 686 | 0 |
| एआईएसआई 316 एस.एस. | 2 |
| डुप्लेक्स एसएस 2207 | 2 |
| मिश्र धातु 625 | 2 |
तालिका 8-2 60 दिनों के लिए 25 डिग्री सेल्सियस (77 डिग्री फेरनहाइट) पर समुद्री जल में दरार जंग का प्रतिरोध
| सामग्री लाई | हमला / उपलब्ध साइटें | अधिकतम हमला, मिमी (मील) |
| मिश्रधातु 686 | 0/6 | 0.00 (0) |
| मिश्र धातु 625 | 2/6 | 0.11 (4) |
| मिश्र धातु C-276 | 0/6 | 0.00 (0) |
तालिका 8-3 180 दिनों के लिए 14.4 डिग्री सेल्सियस (58 डिग्री फ़ारेनहाइट) पर बहते पानी में दरार जंग का प्रतिरोध
| मिश्र धातु | जन हानि (छ) | जंग युक्त दरार | मैक्स। हमले की गहराई, मिमी (मील) |
| मिश्र धातु 625 | 0.0023 | हाँ | 0.01 (0.4) |
| 0.0045 | हाँ | 0.02 (0.8) | |
| 0.1652 | हाँ | 0.12 (5.0) | |
| मिश्र धातु C-276 | शून्य | नहीं | 0 (0) |
| शून्य | नहीं | 0 (0) | |
| मिश्रधातु 686 | शून्य | नहीं | 0 (0) |
| शून्य | नहीं | 0 (0) |
9 निर्माण कार्य
छलरचना
मिश्र धातु 686 आसानी से गढ़ी गई है। अन्य उच्च-निकल मिश्र धातुओं जैसे मिश्र धातु सी -276, मिश्र धातु 22 और मिश्र धातु 625 के लिए उपयोग किए जाने वाले मानक तरीकों से ऑपरेशन हो सकते हैं। ठंड के दौरान कड़ी मेहनत करना मध्यवर्ती व्याख्या को आवश्यक बना सकता है।
गरम काम करना
गर्म गठन 1600-2250 ° F (870-1230 ° C) के बीच होना चाहिए, 2000 ° F (1090 ° C) से ऊपर सभी भारी गठन के साथ।
एनीलिंग
आमतौर पर मिश्र धातु 686 को तेजी से ठंडा करने के साथ 2150-2200 ° F (1180-1200 ° C) पर बताया जाता है।
10 मानक विनिर्देश
ASME धारा आठवीं के लिए मिश्र धातु 686 स्वीकार्य डिजाइन तनाव, डिवीजन 1 में 800 ° F तक की सेवा के लिए निर्माण ASME कोड केस 2198 और ASME धारा II की तालिका 1B में परिभाषित किया गया है, ASME निर्माण के लिए भाग D., मिश्र धातु 686 को P- के रूप में वर्गीकृत किया गया है। नंबर 4 सामग्री। Werkstoffblatt 515 / 9.97 में 400 ° C तक के तापमान पर उपयोग के लिए VdTÜV द्वारा मिश्र धातु 686 स्वीकृत है। यह मिश्र धातु तेल और गैस सेवा के लिए NACE MR0175 के तहत अनुमोदित है।
सभी f orms
NACE RP0294
रॉड, बी आर, डब्ल्यू इरे , फोर्जिंग और एफ ऑर्गिंग एस टोक्स
एएसटीएम बी 462
ASME SB564 / ASTM B564
ASME SB574 / ASTMB574
दीन 17752
दीन 17753
दीन १4५४
प्लेट, एस हीट और एस यात्रा
ASME SB575 / ASTMB575
एएसटीएम बी 906 / एएसएमई एसबी 906
दीन 17750
पाइप और टी ube
एएसटीएम बी 163 / एएसएमई एसबी 163
ASME SB619 / ASTM B619
ASME SB622 / ASTM B622
ASME SB626 / ASTM B626
ASME SB 751 / ASTM B751
ASME SB 775 / ASTM B775
ASME SB 829 / ASTM B829
दीन १1५१
वेल्डिंग पी roducts
AWS A5.14 / ERNiCrMo-14
AWS A5.11 / ENiCrMo-14
फास्टनर
एएसटीएम एफ 467, एफ 467 एम
एएसटीएम एफ 468, एफ 468 एम
SAE AMS J2295, J2271, J2655, J2280, J2484, J2485
रचना
दीन १44IN४४
11 प्रतिस्पर्धी लाभ
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: VIM + IG-ESR + VAR
(5) उत्कृष्ट उच्च प्रदर्शन।
13 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, मिल के निर्यात मानक पैकिंग |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | प्रति दिन 3000 टुकड़े |
