स्वच्छ ऊर्जा और महासागरों के लिए S20910 / नाइट्रोनिक 50 पाइप और बार विशेष मिश्र

मिश्र धातु 50 (S20910, नाइट्रोनिक 50) पाइप, पट्टी, गोल और षट्कोणीय पट्टी, फोर्जिंग, बांधनेवाला पदार्थ, समुद्र के लिए तार

1 उत्पाद

मिश्र धातु 50 पाइप, पट्टी, गोल और हेक्सागोनल बार, फोर्जिंग, फास्टनर, समुद्र के लिए तार और समुद्री आवेदन।

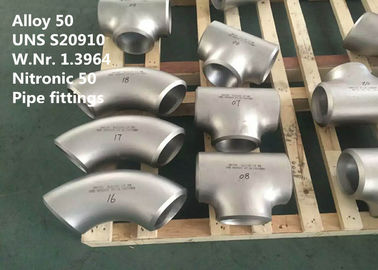

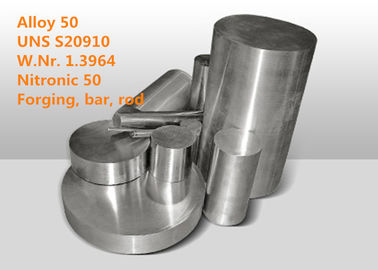

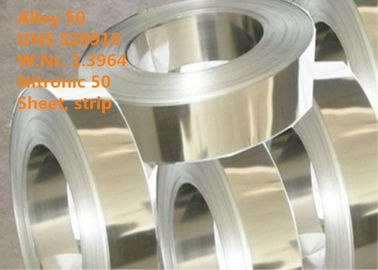

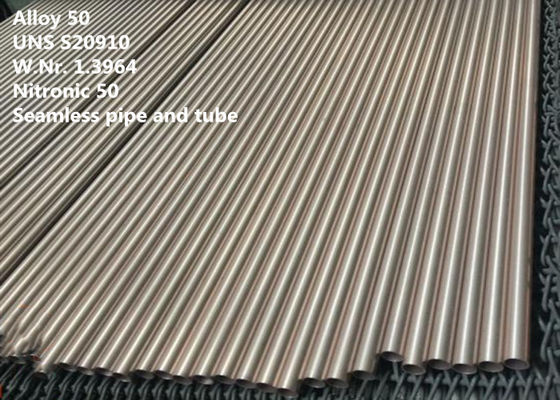

मिश्र धातु 50 उत्पाद रूपों में पाइप, ट्यूब, शीट, पट्टी, प्लेट, गोल और हेक्सागोनल बार, फोर्जिंग, फोर्जिंग स्टॉक, तार और फास्टनर (बोल्ट, नट और स्टड आदि) के रूप में उपलब्ध है।

2 एक्वैरियम डिजाइन

नाइट्रोनिक® 50, मिश्र धातु एक्सएम -19 / एक्सएम -19 एचएस (एएसटीएम), यूएनएस एस 20910, डब्ल्यू.एन.आर. 1.3964, X2CrNiMnMoNNb21.16.5.3, Aquamet 22, B8R, B8RA, AWS 165, Marinox 22, CarTech® 22Cr-13Ni-5Mn, Fermonic® 50

3 एक आवेदन

समुद्री, खाद्य प्रसंस्करण, कपड़ा, लुगदी और कागज, परमाणु ईंधन रीसाइक्लिंग, उर्वरक, रसायन, पेट्रोकेमिकल, और पेट्रोलियम सहित उद्योगों के असंख्य 50 स्टेनलेस स्टील उपयोगी हैं।

उच्च शक्ति और बेहतर संक्षारण प्रतिरोध का संयोजन इस मिश्र धातु को हीट एक्सचेंजर घटकों, नाव और पंप शाफ्टिंग, समुद्री हार्डवेयर, स्क्रीन और वायर क्लॉथ, चेन, केबल, स्प्रिंग्स और फास्टनरों, टेपर पिन, वाल्व, पाइपिंग जैसे घटकों को बनाने के लिए उपयुक्त बनाता है। फिटिंग, पंप, दबाव पोत, टैंक, फोटोग्राफिक उपकरण।

बेहतर जंग के कारण डाउनहोल हेराफेरी में उपयोगी और annealed हालत में उपज ताकत दोगुनी।

4 ओवरव्यू

नाइट्रोनिक 50 शक्ति, लचीलापन, क्रूरता, संक्षारण प्रतिरोध और निर्माण क्षमता के उत्कृष्ट संयोजन के साथ एक नाइट्रोजन-मजबूत ऑस्ट्रेलियाई स्टेनलेस स्टील है। नाइट्रोनिक 50 संक्षारण प्रतिरोध को अन्य विशिष्ट सहायक ग्रेड जैसे SS316 / 316L और SS317 / 317L से अधिक प्रदान करता है। यह समान सहायक ग्रेडों की उपज शक्ति को दोगुना करने में भी सक्षम है। नाइट्रॉनिक 50 स्टेनलेस स्टील 316 की तुलना में तीन गुना उपज की ताकत देता है।

विशेषताएं

दोनों ऊंचे (1200 ° F / 649 ° C तक) और उप-शून्य तापमान पर बहुत अच्छे यांत्रिक गुण

उच्च और न्यूनतम दोनों शून्य तापमान पर उत्कृष्ट संक्षारण प्रतिरोध, यहां तक ​​कि सबसे आक्रामक स्थितियों में भी।

कम ठंडे काम या उप-शून्य तापमान के संपर्क में आने के बाद भी कम चुंबकीय पारगम्यता।

गंभीर रूप से संचालन के बाद भी चुंबकीय।

5 रासायनिक संरचना (wt%):

6 भौतिक संपत्ति

घनत्व: 7.88 ग्राम / सेमी ³ (0.285lb / ^{3 में} )

पिघलने की सीमा: 1415-1450 ° C (2579-2624 ° F)

थर्मल चालकता 14 (WmK)

विशिष्ट गर्मी 476 जूल (kg.K) ((0.11 बीटू / एलबी / डीग एफ - [32-212 डीग एफ])

पॉइज़न अनुपात: 0.298

विद्युत प्रतिरोध 0.82 ² mm² / m

लोच का मापक 199 x 10³ N / mm 28 (28500 ksi)

कठोरता का मापांक: 78.9 kN / mm ² (11444 ksi)

चुंबकीय गुण गैर चुंबकीय

7 यांत्रिकी गुण

उपज 0.2% (N / mm2) मिन। 380

तन्य शक्ति (N / mm2) मिन। 690

क्षेत्र का न्यूनीकरण। 55

बढ़ाव% मिन। 35

कठोरता (एचबी) मैक्स। 293

8 भ्रष्टाचार प्रतिरोध

नाइट्रॉनिक 50 स्टेनलेस स्टील उत्कृष्ट संक्षारण प्रतिरोध प्रदान करता है - टाइप 316, 316 एल, 317 और 317 एल से बेहतर है जो कई कम करने और ऑक्सीकरण करने वाले एसिड, क्लोराइड, और वातावरण में खड़ा है। विशेष रूप से, मिश्र धातु समुद्र के पानी में पीटिंग और दरार जंग के लिए एक उत्कृष्ट स्तर प्रदान करता है, परीक्षणों ने इसे 9 महीने के बाद शांत समुद्र के पानी में पूरी तरह से अप्रभावित दिखाया है। 65% नाइट्रिक एसिड और फेरिक सल्फेट-सल्फ्यूरिक एसिड (ASTM A262, B ​​और C) को उबालने में अंतरग्रहीय हमले का प्रतिरोध, एनाल्ज और संवेदी दोनों स्थितियों के लिए उत्कृष्ट है। अन्य सहायक स्टेनलेस स्टील्स की तरह, बढ़ई 22Cr-13Ni-5Mn, कुछ शर्तों के तहत, गर्म क्लोराइड वातावरण में तनाव-जंग दरार कर सकते हैं। मिश्र धातु परिवेश के तापमान पर क्रैकिंग सल्फाइड तनाव के अच्छे प्रतिरोध को प्रदर्शित करता है। इसे रॉकवेल सी 35 की अधिकतम कठोरता पर NACE MR-01-75 में, "ऑयल फील्ड उपकरण के लिए सल्फाइड तनाव संक्षारण क्रैकिंग प्रतिरोधी धातु सामग्री" में शामिल किया गया है।

कई अनुप्रयोगों के लिए 1950 ° F (1066 ° C) annealed स्थिति पर्याप्त संक्षारण प्रतिरोध और एक उच्च शक्ति स्तर प्रदान करती है। बहुत संक्षारक मीडिया में या जहां सामग्री को वेल्डेड स्थिति में उपयोग किया जाना है, 2050 ° F (1121 ° C) annealed स्थिति निर्दिष्ट की जानी चाहिए। हाई-स्ट्रेंथ (HS) NITRONIC 50 बार शेफ़िंग और बोल्टिंग जैसे अनुप्रयोगों के लिए उपयोगी होते हैं, लेकिन सभी वातावरणों में एनालाइड स्थितियों के संक्षारण प्रतिरोध का प्रदर्शन नहीं करते हैं।

9 निर्माण कार्य

मिश्र धातु को ऐस्टेनिकिटिक स्टेनलेस स्टील्स के लिए उपयोग किए जाने वाले समान उपकरणों का उपयोग करके मशीनीकृत, वेल्डेड और ठंडा काम किया जा सकता है। मिश्र धातु ताकत, लचीलापन, क्रूरता, संक्षारण प्रतिरोध और निर्माण क्षमता का संयोजन प्रदर्शित करता है।

गरम काम करना

मिश्र धातु जाली, गर्म लुढ़का, गर्म सिर और परेशान हो सकता है। 2100/2200 forF (1150/1205 )C) का प्रारंभिक फोर्जिंग तापमान सामान्य रूप से उपयोग किया जाता है। एक मध्यवर्ती तापमान पर प्रीहीटिंग की आवश्यकता नहीं होती है। क्रैकिंग के खतरे के बिना फोर्जिंग को तेजी से ठंडा किया जा सकता है। सबसे अच्छा संक्षारण प्रतिरोध के लिए, फोर्जिंग के बाद anneal करें।

2000 ° F तक गरम करें, बराबर करने के लिए सोखें, फिर 2150 तक गर्म करें और गर्म काम करने से पहले बराबर करें।

बनाने

इस मिश्र धातु के साथ सभी आम बनाने की तकनीक का उपयोग किया जा सकता है। स्प्रिंगबैक मानक ऑस्टेनिटिक्स से अधिक होगा और उपयुक्त गठन बलों को चुनते समय ध्यान में रखा जाना चाहिए। इस मिश्र के उच्च कार्य सख्त दर के परिणामस्वरूप होने वाले तनावों को दूर करने के लिए प्रोसेस एनीलिंग की सिफारिश की जाती है।

ठंड काम कर रही है

मिश्र धातु को ड्राइंग, झुकने, परेशान और मुद्रांकन द्वारा ठंडा किया जा सकता है। अपनी उच्च शक्ति और कार्य-सख्त दर के कारण, आवश्यक बल कुछ हद तक टाइप 302, 304 और 316 के लिए अधिक है। ताकत बढ़ाने के लिए ठंड काम करते समय उच्च कार्य-सख्त दर लाभप्रद हो सकती है; यानी, कम कमी के साथ अच्छी लचीलापन के साथ उच्च ताकत हासिल की जा सकती है।

एनीलिंग

एनीलिंग को 1950-2050ºF (1066-1121 )C) पर किया जाता है, 20 मिनट पकड़ो, इसके बाद तेजी से ठंडा किया जा सकता है। आमतौर पर पतले खंडों को हवा और पानी में भारी खंडों में ठंडा किया जाता है, यह खंड आकार पर निर्भर करता है।

अधिकांश अनुप्रयोगों के लिए, 1950 एफ (1066 सी) स्थिति का चयन किया जाना चाहिए, क्योंकि यह उत्कृष्ट संक्षारण प्रतिरोध के साथ-साथ उच्च स्तर के यांत्रिक गुणों को प्रदान करता है। जब के रूप में वेल्डेड सामग्री का जोरदार संक्षारक मीडिया में उपयोग किया जाना है, तो 2050 एफ (1121 सी) स्थिति को अंतर-कुंडलित हमले की संभावना को कम करने के लिए निर्दिष्ट किया जाना चाहिए।

हार्डनिंग

इस मिश्र धातु को सख्त करने के लिए ठंड में काम करने की आवश्यकता होती है। यह थर्मल उपचार के संपर्क में कठोर नहीं होगा।

मशीन की

इस मिश्र धातु में AISI 1212 का लगभग 30% एक मशीनेबिलिटी रेटिंग है। धीमी गति से मध्यम गति, मध्यम फ़ीड और कठोर उपकरण पर विचार किया जाना चाहिए; उपकरणों को तेज रखा जाना चाहिए। चिप्स सख्त और कठोर होते हैं। चिप कर्लर या ब्रेकर सहायक होते हैं। एक सल्फ्यूराइज्ड कटिंग तरल पदार्थ का उपयोग करें, अधिमानतः क्लोरीनयुक्त प्रकार का।
धीमी गति, सकारात्मक फ़ीड और प्रचुर मात्रा में पुनर्जीवित स्नेहक इस मिश्र धातु में सफलता के लिए आवश्यक हैं। 316 या 317 स्टेनलेस के साथ नियोजित लोगों के समान गति और फीड यहां उपयुक्त हैं। इस सामग्री पर सभी सामान्य मशीनिंग प्रथाओं का उपयोग किया जा सकता है। चिप्स सख्त और कठोर होंगे और यह अनुशंसा की जाती है कि कर्लर या ब्रेकर का उपयोग किया जाए।

10 मानक विनिर्देश

रॉकवेल सी 35 की अधिकतम कठोरता पर यह मिश्र धातु NACE MR-01-75 में शामिल है, "ऑयल फील्ड उपकरण के लिए सल्फाइड तनाव संक्षारण क्रैकिंग प्रतिरोधी धातु सामग्री"।

एएसटीएम ए 182 (एक्सएम -19)

ASTM A193 (B8R, B8RA)

ASTM A194 (B8R, B8RA)

एएसटीएम A213

एएसटीएम A240 (एक्सएम -19)

एएसटीएम ए 249 (एक्सएम -19)

एएसटीएम ए 269 (एक्सएम -19)

एएसटीएम ए 276

ASTM A312 (XM-19)

एएसटीएम ए 336 (एक्सएम -19)

ASTM A403 (XM-19)

एएसटीएम A412 (एक्सएम -19)

एएसटीएम ए 479 (एक्सएम 19)

एएसटीएम A580 (एक्सएम -19)

एएसटीएम A813 (टीपी एक्सएम -19)

एएसटीएम F1314 (UNS S20910)

AMS 5861

AMS 5764

A5.9 ER209

NACE MR0175 (आईएसओ 15156-3)

11 प्रतिस्पर्धी लाभ

(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, दुर्दम्य मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(२) ६ राज्य प्रमुख प्रयोगशालाएँ और अंशांकन केंद्र।
(३) पेटेंट तकनीक।

(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: VIM + IG-ESR + VAR

(5) उत्कृष्ट उच्च प्रदर्शन।
