उत्पाद विवरण:
|
सामग्री: | AISI 440C, एक मार्टेंसिटिक स्टेनलेस स्टील | ||
---|---|---|---|
हाई लाइट: | मार्टेंसिटिक स्टेनलेस स्टील,उच्च प्रदर्शन मिश्र,एयरोस्पेस के लिए स्टेनलेस स्टील उज्ज्वल बार |
1 उत्पाद
दुनिया का पहला कैल्स क्वालिटी स्टेनलेस स्टील एआईएसआई 440सी (यूएनएस एस44004) हाई एंड एप्लिकेशन जैसे विंग वेव जेनरेटर कंपोनेंट्स के लिए ब्राइट बार
2 समतुल्य पदनाम
UNS S44004, X105CrMo17, W.Nr.1.4125, SUS 440C, 9Cr18Mo, 102Cr17Mo, SAE 51440C
3 सिंहावलोकन
AISI 440C स्टेनलेस उच्च कार्बन और क्रोमियम सामग्री वाला एक मार्टेंसिटिक स्टेनलेस स्टील है और इसे अधिकतम कठोरता के साथ स्टेनलेस गुण प्रदान करने के लिए डिज़ाइन किया गया है।यह मुख्य रूप से असर वाले स्टील के रूप में इस्तेमाल किया गया है, और इसका उपयोग कठोर प्लस टेम्पर्ड स्थिति में किया जाता है।जब गर्मी का इलाज किया जाता है, तो 440 सी स्टेनलेस किसी भी स्टेनलेस स्टील की उच्चतम कठोरता (रॉकवेल सी 60 के बारे में) प्राप्त करता है।
गर्मी उपचार के बाद, यह सभी स्टेनलेस मिश्र धातुओं की उच्चतम शक्ति, कठोरता और पहनने के प्रतिरोध को प्राप्त करने में सक्षम है।ऑस्टेनिटिक ग्रेड की तुलना में, 440C में मध्यम संक्षारण प्रतिरोध है, जो 304 के बराबर है। स्टेनलेस स्टील प्लेट के इस ग्रेड को गर्मी उपचार के माध्यम से कठोर किया जा सकता है, लेकिन मशीनिंग एनीलेड स्थिति में बेहतर होती है और एक बार कठोर हो जाने पर बेहद मुश्किल हो जाती है।
सख्त और चमकाने के माध्यम से उच्चतम प्रतिरोध प्राप्त किया जा सकता है, और 440C स्टील के गुण इसे चाकू के ब्लेड और सर्जिकल ब्लेड जैसे उपकरणों को काटने के लिए आदर्श बनाते हैं।यह ग्रेड, एक बार कठोर हो जाने के बाद, एक तेज धार रखता है और जंग का प्रतिरोध करता है, और निकट दर्पण खत्म करने के लिए पॉलिश किया जा सकता है।इसकी कठोरता और पहनने का विरोध करने की क्षमता 440C स्टेनलेस स्टील को छेनी और बॉल बेयरिंग जैसे उपकरणों के लिए एक अच्छा विकल्प बनाती है।
4 लाभ
(1) विश्व स्तरीय शीर्ष गुणवत्ता
(2) अल्ट्रा हाई प्योर (उदाहरण के लिए 8ppm से कम ऑक्सीजन)

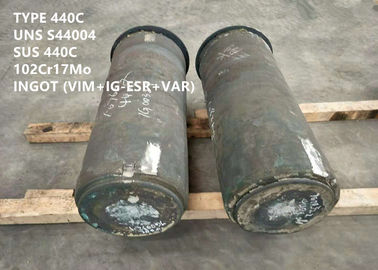

अल्ट्रा-उच्च शुद्धता गलाने की प्रक्रिया VIM + IG-ESR + VAR
(3) अल्ट्रा-हाई स्ट्रेंथ (उदाहरण के लिए 1400 एमपीए से अधिक यील्ड स्ट्रेंथ)
5 कुंजी आवेदन
एयरक्राफ्ट विंग वेव जेनरेटर जैसे डिमांडिंग कोर कंपोनेंट्स वाले हाई-एंड इक्विपमेंट के लिए जो कठोर कामकाजी परिस्थितियों में अल्ट्रा हाई प्योरिटी और अल्ट्रा हाई स्ट्रेंथ का अनुरोध करते हैं।
संदर्भ के लिए उपरोक्त परीक्षण रिपोर्ट।
6 रासायनिक संरचना (wt%):
फ़े | करोड़ | एमओ | सी | एम.एन. | सी | पी | एस |
संतुलन | 16.0-18.0 | 0.40-0.80 | 0.95-1.20 | ≤1.0 | ≤1.0 | ≤0.040 | ≤0.030 |
7स्थूल संपत्ति
घनत्व: 7.62 ग्राम / सेमी3(0.275lb/in3)
औसत विशिष्ट ऊष्मा 32 से 212°F: 0.11 Btu/lb/°F
थर्मल विस्तार का औसत गुणांक 32 से 212°F: 5.60 x 10-6में/में/डिग्री फारेनहाइट
तापीय चालकता: 212°F, 168.0 BTU-in/hr/ft²/°F
लोच का मापांक 29.0 x 103केएसआई
विद्युत प्रतिरोधकता 70°F: 361.0 ओम-सिर-मिल/फीट
8सीओरोसियन प्रतिरोध
स्टेनलेस स्टील 440C सामान्य घरेलू वातावरण और बहुत हल्के औद्योगिक वातावरण में जंग का प्रतिरोध करता है, जिसमें कई पेट्रोलियम उत्पाद और जैविक सामग्री शामिल हैं।
इस ग्रेड का उपयोग कठोर प्लस टेम्पर्ड स्थिति में किया जाता है।बेहतर कार्बाइड समाधान सुनिश्चित करने के लिए 2000ºF (1093ºC) से सख्त करके इष्टतम संक्षारण प्रतिरोध प्राप्त किया जाता है।
हालांकि, अत्यधिक मोटे अनाज से बचने के लिए 2000ºF (1093ºC) पर कम से कम समय का ध्यान रखा जाना चाहिए।सर्वोत्तम संक्षारण प्रतिरोध के लिए, तड़के का तापमान लगभग 800ºF (427ºC) से कम होना चाहिए।
इष्टतम संक्षारण प्रतिरोध के लिए, सतहों को स्केल, स्नेहक, विदेशी कणों और ड्राइंग और हेडिंग के लिए लागू कोटिंग्स से मुक्त होना चाहिए।भागों के निर्माण के बाद, सफाई और/या निष्क्रियता पर विचार किया जाना चाहिए।
9 यांत्रिक गुण
विशिष्ट कमरे के तापमान यांत्रिक गुण
कठोर 1900°F(1038°C), तेल बुझाना, टेम्पर्ड 600°F(316°C)
0.2% उपज शक्ति | अत्यंत सहनशक्ति | 2" (50.8मिमी) में % इलोगेशन | % क्षेत्र का घटाव | ब्रिनेल कठोरता | ||
केएसआई | एमपीए | केएसआई | एमपीए | |||
275 | 1896 | 285 | 1965 | 2 | 10 | 580 |
विशिष्ट कठोरता
1" (25.4 मिमी) गोल, कठोर 1900°F (1038°C), तेल बुझाता है, और एक घंटे के लिए टेम्पर्ड किया जाता है।
इष्टतम संक्षारण प्रतिरोध के लिए, 800°F (427°C) से अधिक तापमान न करें
10 मशीनिंग और फार्मिंग
गर्म काम कर रहा है
इस स्टील को हाई-स्पीड टूल स्टील की तरह हैंडल किया जाना चाहिए।1400/1500ºF (760/816ºC) पर प्रीहीट करें, फिर धीरे-धीरे और समान रूप से 1900/2100ºF (1038/1149ºC) पर गर्म करें।1700ºF (927ºC) से नीचे फोर्ज न करें, और जितनी बार आवश्यक हो उतनी बार गर्म करें।यदि संभव हो तो भट्टी में या गर्म सूखे चूने या राख में ठंडा करें।फोर्जिंग के बाद एनील;एनीलिंग से पहले कमरे के तापमान को ठंडा करें।
ठंडा काम करना
यदि अधिकतम कोमलता के लिए एनील किया जाता है, तो यह स्टील मध्यम रूप से ठंडा हो सकता है या इसका नेतृत्व किया जा सकता है।
मशीन की
अधिकांश मशीनिंग कार्यों के लिए, यह स्टील डेड सॉफ्ट एनीलेड स्थिति में सबसे अच्छा कटता है।इसकी उच्च कार्बन सामग्री के कारण यह कुछ हद तक उच्च गति वाले स्टील की तरह मशीन करता है।क्योंकि चिप्स सख्त और रेशेदार होते हैं, चिप कर्लर और ब्रेकर महत्वपूर्ण होते हैं।
11 उष्मा उपचार
एनीलिंग
अधिकतम कोमलता के लिए, इस स्टील को समान रूप से 1550/1600ºF (843/871ºC) पर गर्म किया जाना चाहिए।भट्टी में बहुत धीरे-धीरे भिगोकर ठंडा करें।ब्रिनेल कठोरता लगभग 223। इंटरमीडिएट या प्रक्रिया एनीलिंग उपचार-गर्मी समान रूप से 1350/1400ºF (732/760ºC)।वायु शीतल।ब्रिनेल कठोरता लगभग 255।
हार्डनिंग
1850/1950ºF (1010/1066ºC) तक गरम करें;डुबाना;गर्म तेल में बुझाएं या हवा में ठंडा करें।ज़्यादा गरम न करें।ज़्यादा गरम होने पर पूरी कठोरता प्राप्त नहीं की जा सकती।संक्षारण प्रतिरोध के तहत टिप्पणियाँ देखें।
टेम्परिंग
लगभग रॉकवेल सी 60 की कठोरता प्राप्त होगी।अत्यधिक तनाव को दूर करने के लिए और फिर भी अधिकतम कठोरता बनाए रखने के लिए, कम से कम एक घंटे के लिए 300/350ºF (149/177ºC) पर तापमान कम करें।
12 व्यावसायिक अवधि
न्यूनतम आदेश मात्रा | बातचीत योग्य |
कीमत | बातचीत योग्य |
पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, मिल के निर्यात मानक पैकिंग |
निशान | आदेशानुसार |
डिलीवरी का समय | 60-90 दिन |
भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
आपूर्ति की योग्यता | प्रति माह 100 मीट्रिक टन |
व्यक्ति से संपर्क करें: Mr. lian
दूरभाष: 86-13913685671
फैक्स: 86-510-86181887
