उत्पाद विवरण:
|
सामग्री: | UNS S17700, एक अर्ध-ऑस्टेनिटिक क्रोमियम-निकल-एल्यूमीनियम वर्षा-सख्त स्टेनलेस स्टील | ||
---|---|---|---|
प्रमुखता देना: | ऑस्टेनिटिक स्टेनलेस स्टील मिश्र धातु,उच्च प्रदर्शन सुपरलॉय,एआईएसआई 631 विशेष मिश्र; |
UNS S17700 (17-7PH, AISI 631) स्टेनलेस इलास्टिक तत्व, इंजन थ्रस्ट यूनिट घटक, शिप शाफ्ट के लिए अर्ध-उत्पाद
1 उत्पाद
UNS S17700 (17-7PH, AISI 631) स्टेनलेस इलास्टिक एलिमेंट, इंजन थ्रस्ट यूनिट कंपोनेंट, शिप शाफ्ट आदि के लिए अर्ध-उत्पाद।

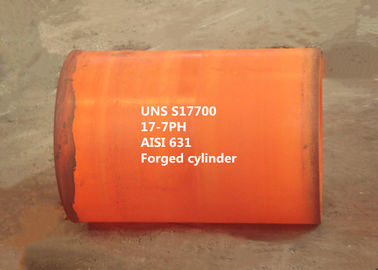

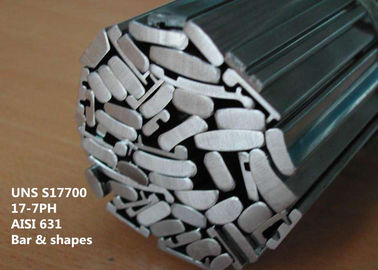

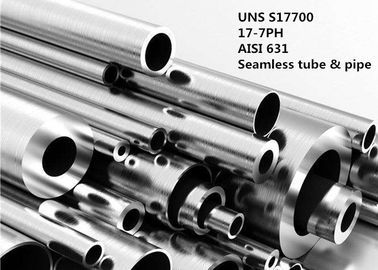

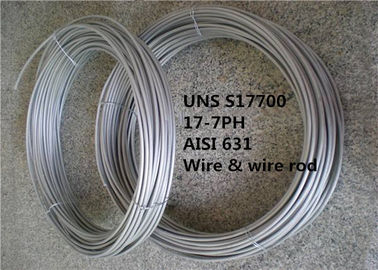

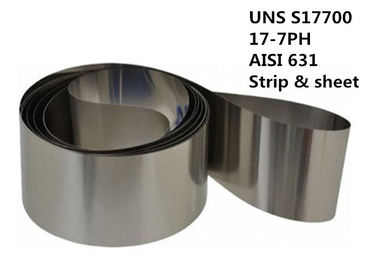

UNS S17700 उत्पाद रूपों में प्लेट, शीट, पट्टी, पाइप, ट्यूब, बार (गोल, सपाट, षट्भुज, वर्ग, आकार), तार (प्रोफाइल, गोल, सपाट, चौकोर), फोर्जिंग आदि के रूप में उपलब्ध है।
2 समतुल्य पदनाम
07Cr17Ni7Al (GB/T), 17-7PH, AISI 631 (ASTM), SUS 631 (JIS), W.Nr.1.4568, अति 17-7™
3 एआवेदन:
UNS S17700 मूल्यवान संपत्ति संयोजन प्रदान करता है जो विशेष रूप से एयरोस्पेस के लिए उपयुक्त है और कई वसंत प्रकार के अनुप्रयोगों में उच्च शक्ति की आवश्यकता होती है।
यह विशेष मिश्र धातु अन्य अनुप्रयोगों के लिए भी लाभ प्रदान करता है जिसमें फॉर्मैबिलिटी, उच्च शक्ति और अच्छे संक्षारण प्रतिरोध की आवश्यकता होती है, साथ ही फ्लैट स्प्रिंग्स, बेलेविल (शंक्वाकार वसंत) वाशर, स्टेनलेस लोचदार तत्व, सुराख़, क्लिप, सर्जिकल भागों, ब्लेड, धौंकनी के लिए उत्कृष्ट गुण होते हैं। हनीकॉम्ब, इंजन थ्रस्ट यूनिट घटक, झिल्ली, जहाज शाफ्ट, कंप्रेसर डिस्क और स्ट्रेन गेज 600 ° F (316 ° C) तक के तापमान पर।
4 सिंहावलोकन
S17700 स्टेनलेस स्टील एक अर्ध-ऑस्टेनिटिक क्रोमियम-निकल-एल्यूमीनियम वर्षा-सख्त स्टेनलेस स्टील है जो उच्च शक्ति और कठोरता, उत्कृष्ट थकान गुण, अच्छा संक्षारण प्रतिरोध और गर्मी उपचार पर न्यूनतम विरूपण प्रदान करता है।यह आसानी से annealed स्थिति में बनता है, फिर सरल गर्मी उपचार द्वारा शर्तों RH 950 और TH 1050 के लिए उच्च शक्ति स्तर तक कठोर होता है। कंडीशन सीएच 900 की असाधारण उच्च शक्ति कई फायदे प्रदान करती है जहां सीमित लचीलापन और कार्यशीलता की अनुमति है।
इसकी गर्मी-उपचारित स्थिति में, यह मिश्र धातु 900 ° F (482 ° C) तक के तापमान पर असाधारण यांत्रिक गुण प्रदान करता है।TH 1050 और RH 950 दोनों स्थितियों में इसका संक्षारण प्रतिरोध कठोर क्रोमियम प्रकारों से बेहतर है।कुछ वातावरणों में, संक्षारण प्रतिरोध ऑस्टेनिटिक क्रोमियम निकल स्टेनलेस स्टील्स के लगभग होता है।कंडीशन सीएच 900 में, इसका सामान्य संक्षारण प्रतिरोध टाइप 304 के बराबर है। अन्य क्रोमियम-निकल स्टेनलेस स्टील्स के लिए अनुशंसित फैब्रिकेटिंग प्रथाओं का उपयोग इस सामग्री के लिए किया जा सकता है।
मानक शोधन प्रक्रियाओं द्वारा उत्पादित सामग्री के अलावा, सामग्री जो वैक्यूम चाप या इलेक्ट्रोस्लैग रीमेल्ट की गई है, थकान के प्रतिरोध में और वृद्धि के लिए उपलब्ध है, उन अनुप्रयोगों के लिए जो चक्रीय तनाव के अधीन हैं।
5 रासायनिक संरचना (wt%):
फ़े | नी | अली | करोड़ | घन | सी | एम.एन. | सि | पी | एस |
संतुलन | 6.50-7.75 | 0.75-1.50 | 16.0-18.0 | 0.50 | 0.09 | 1.00 | 1.00 | 0.040 | 0.030 |
6 स्थूल संपत्ति
भौतिक गुण | स्थिति | ||||
ए | वें 1050 | आरएच 950 | सीएच 900 | ||
घनत्व | एलबीएस./इन3.(जी/सेमी3) | 0.282 (7.81) | 0.276 (7.65) | 0.276 (7.65) | 0.277 (267) |
लोच के मापांक | केएसआई(जीपीए) | - | 29.0 x 103 (200) | 29.0 x 103 (200) | - |
विधुतीय प्रतिरोधकर्ता | µΩ•cm | 80 | 82 | 83 | 83 |
चुम्बकीय भेद्यता एच / एम |
@ 25 ओरस्टेड | 1.4 - 3.4 | 132 - 194 | 82 - 88 | - |
@ 50 ओरस्टेड | 1.4 - 3.6 | 120 - 167 | 113 - 130 | - | |
@ 100 ओरस्टेड | 1.4 - 3.5 | 80 - 99 | 75 - 87 | 70 | |
@ 200 ओरस्टेड | 1.4 - 3.2 | 46 - 55 | 44 - 52 | 43.5 | |
ज्यादा से ज्यादा | 1.4 - 3.6 | 134 - 208 | 119 - 135 | 125 | |
ऊष्मीय चालकता, BTU/hr./ft2./°F (W/m/K) |
300 डिग्री फ़ारेनहाइट (149 डिग्री सेल्सियस) | - | 117 (16.9) | 117 (स्था) (16.9) | 114 (16.4) |
500 डिग्री फ़ारेनहाइट (260 डिग्री सेल्सियस) | - | 128 (18.5) | 128 (स्था) (18.5) | 127 (18.3) | |
840 डिग्री फ़ारेनहाइट (449 डिग्री सेल्सियस) | - | 146 (21.1) | 146 (स्था) (21.1) | 150 (21.6) | |
900 डिग्री फ़ारेनहाइट (482 डिग्री सेल्सियस) | - | 146 (21.1) | 146 (स्था) (21.1) | 151 (21.8) | |
थर्मल विस्तार का माध्य गुणांक in./in./°F (μm/m/K) |
70 - 200 डिग्री फारेनहाइट (21 - 93 डिग्री सेल्सियस) |
8.5 x 10-6 (15.3) | 5.6 x 10-6 (10.1) | 5.7 x 10-6 (10.3) | 6.1 (11.0) |
70 - 400 डिग्री फारेनहाइट (21 - 204 डिग्री सेल्सियस) |
9.0 x 10-6 (16.2) | 6.1 x 10-6 (11.0) | 6.6 x 10-6 (11.9) | 6.2 (11.2) | |
70 - 600 डिग्री फारेनहाइट (21 - 316 डिग्री सेल्सियस) |
9.5 x 10-6 (17.1) | 6.3 x 10-6 (11.3) | 6.8 x 10-6 (12.2) | 6.4 (11.5) | |
70 - 800 डिग्री फारेनहाइट (21 - 427 डिग्री सेल्सियस) |
9.6 x 10-6 (16.0) | 6.6 x 10-6 (11.9) | 6.9 x 10-6 (12.4) | 6.6 (11.9) |
7 यांत्रिक गुण
विशिष्ट कमरे का तापमान यांत्रिक गुण
संपत्ति | स्थिति | |||||||||||||||
ए | टी | वें 1050 | ए 1750 | आर 100 | आरएच 950 | सी | सीएच 900 | |||||||||
यूटीएस, केएसआई(एमपीए) | 120 | (827) | 145 | (1000) | 200 | (1379) | 133 | (917) | 175 | (1207) | 230 | (1586) | 230 | (1586) | 295 | (2034) |
0.2% वाईएस, केएसआई।(एमपीए) | 45 | (310) | 100 | (690) | 185 | (1276) | 42 | (290) | 115 | (793) | 210 | (1448) | 190 | (1310) | 275 | (1896) |
बढ़ाव% 2 में" | 35 | 9 | 8 | 19 | 9 | 7 | 5 | 2 | ||||||||
रॉकवेल कठोरता | बी85 | सी31 | सी43 | बी85 | सी37 | सी48 | सी44 | सी52 |
8 जंग प्रतिरोध
TH 1050 और RH 950 की स्थितियों में S17700 स्टेनलेस स्टील का संक्षारण प्रतिरोध आमतौर पर मानक कठोर क्रोमियम प्रकार के स्टेनलेस स्टील्स जैसे कि प्रकार 410, 420 और 431 से बेहतर है, लेकिन क्रोमियम-निकल प्रकार 304 जितना अच्छा नहीं है। जंग कंडीशन सीएच 900 में प्रतिरोध अधिकांश वातावरणों में टाइप 304 स्टेनलेस स्टील के करीब पहुंच जाता है।
एससमुद्री वातावरण में दरारों का टूटना
कठोर क्रोमियम स्टेनलेस स्टील्स की तरह वर्षा-सख्त स्टेनलेस स्टील्स, कुछ संक्षारक वातावरणों पर जोर देने और उजागर होने पर तनाव क्षरण क्रैकिंग के अधीन हो सकते हैं।प्रवृत्ति स्टेनलेस स्टील के प्रकार, इसकी कठोरता, तन्यता तनाव के स्तर और पर्यावरण से संबंधित है।
वर्षा पर स्ट्रेस क्रैकिंग परीक्षण- हार्डनिंग एलॉय को समुद्री वातावरण में 82 फीट (25 मीटर) वाटरलाइन से टू-पॉइंट लोडेड बेंट-बीम नमूनों का उपयोग करके आयोजित किया गया है।
यहां रिपोर्ट किए गए डेटा परीक्षण किए गए सामग्रियों की वास्तविक उपज शक्ति के 50 और 75% के तनाव के स्तर पर उजागर किए गए कई नमूनों के परिणाम हैं।परीक्षण के नमूने 0.050 इंच (0.127 मिमी) मोटी गर्मी टीएच 1050 और आरएच 950 की स्थिति में इलाज किए गए थे। हालत सीएच 900 में नमूने 0.041 इंच (1.04 मिमी) मोटे थे।सभी नमूनों के लंबे आयाम को रोलिंग दिशा में अनुप्रस्थ काट दिया गया था।
विभिन्न गर्मी-उपचार स्थितियों की तुलना करते समय, डेटा दिखाता है कि S17700 स्टेनलेस स्टील में कंडीशन CH 900 में स्ट्रेस क्रैकिंग के लिए सबसे बड़ा प्रतिरोध है। इसी तरह, कंडीशन TH 1050, हालांकि कंडीशन CH 900 की तुलना में कुछ कम प्रतिरोधी है, तनाव के लिए अधिक प्रतिरोधी प्रतीत होता है। हालत आरएच 950 की तुलना में क्रैकिंग।
तालिका 8-1 परीक्षण डेटा को सारांशित करती है।इसके अलावा, हल्के औद्योगिक वातावरण में, उनकी उपज शक्ति के 90% पर जोर देने वाले नमूने 730 दिनों के प्रदर्शन के बाद भी नहीं टूटे थे।
तालिका 8-1 तटीय जोखिम में तनाव-क्रैकिंग परीक्षणों का सारांश
उष्मा उपचार | 0.2% यील्ड स्ट्रेंथ के 50% पर जोर दिया | 0.2% यील्ड स्ट्रेंथ के 50% पर जोर दिया | ||||
तनाव, केएसआई।(एमपीए) | असफलता के दिन | रेंज के दिन | तनाव, केएसआई।(एमपीए) | असफलता के दिन | रेंज के दिन | |
वें 1050 | 100.8 (694) | 746 दिनों में कोई विफलता नहीं | - | 151.3 (1043) | 100 (2)** | 82 - 118*** |
वें 1050 | 89.0 (614) | 746 दिनों में कोई विफलता नहीं | - | 133.6 (921) | 746 दिनों में कोई विफलता नहीं | - |
आरएच 950 | 111.6 (769) | 30.2 | 16 - 49 | 167.5 (1154) | 7.4 | 6 - 10 |
आरएच 950 | 110.2 (759) | 116(1)** | - | 165.4 (1141) | 51.6 | 26 - 71 |
सीएच 900 | 142.8 (986) | 746 दिनों में कोई विफलता नहीं | - | 214.2 (1476) | 746 दिनों में कोई विफलता नहीं | - |
9 हीट ट्रीटमेंट
S17700 स्टेनलेस स्टील को गर्मी उपचार में तीन आवश्यक चरणों की आवश्यकता होती है:
1) ऑस्टेनाइट कंडीशनिंग
2) ऑस्टेनाइट को मार्टेंसाइट में बदलने के लिए कूलिंग
3) वर्षा सख्त
मानक गर्मी उपचार
यह स्थिति ए में टीएच 1050 और आरएच 950 की स्थिति में गर्मी उपचार सामग्री के लिए प्रक्रियाओं को प्रस्तुत करता है।
शर्त ए
इन-प्रोसेस एनीलिंग (मिल एनीलिंग) के लिए, मिश्र धातु को प्रत्येक 0.1 इंच (2.5 मिमी) मोटाई के लिए तीन मिनट के लिए 1950 ± 25 डिग्री फ़ारेनहाइट (1066 ± 14 डिग्री सेल्सियस) तक गरम किया जाना चाहिए, और एयर कूल्ड होना चाहिए।कोल्ड-वर्क की गई सामग्री की लचीलापन को बहाल करने के लिए इस उपचार की आवश्यकता हो सकती है ताकि यह अतिरिक्त ड्राइंग या फॉर्मिंग ले सके।हालांकि अधिकांश गठित या खींचे गए भागों की आवश्यकता नहीं होती है
सख्त होने से पहले फिर से एनीलिंग, गंभीर रूप से गठित या खींचे गए हिस्सों पर एनीलिंग की आवश्यकता होती है ताकि गर्मी उपचार के लिए पूर्ण प्रतिक्रिया की आवश्यकता होने पर कंडीशन टीएच 1050 में गर्मी का इलाज किया जा सके।आरएच 950 गर्मी उपचार के मामले में एनीलिंग अनावश्यक है।
से प्रक्रिया शर्त ए से शर्तों टीएच 1050
से प्रक्रिया शर्तों के लिए शर्त ए आरएच 950
से प्रक्रिया शर्तों के लिए शर्त ए सीएच 900
10 औपचारिकता
कंडीशन ए में S17700 स्टेनलेस स्टील को टाइप 301 की तुलना में बनाया जा सकता है। यह तेजी से काम करता है और गहरी ड्राइंग में या जटिल भागों को बनाने में मध्यवर्ती एनीलिंग की आवश्यकता हो सकती है।स्प्रिंगबैक टाइप 301 के समान है।
कंडीशन सी में यह मिश्र धातु अत्यंत कठोर और मजबूत है। इसलिए, ऐसी सामग्रियों के लिए निर्माण तकनीकों का उपयोग किया जाना चाहिए।
11 मानक विशिष्टता
एएमएस 5528 शीट, स्ट्रिप और प्लेट
एएमएस 5529 शीट और स्ट्रिप-कोल्ड रोल्ड
एएमएस 5568 वेल्डेड ट्यूब
एएमएस 5644 बार्स और फोर्जिंग
एएमएस 5678 तार
एएमएस 5824 वेल्डिंग तार
एएसटीएम ए313 स्प्रिंग वायर
एएसटीएम ए 480 / एएसएमई एसए 480 फ्लैट-लुढ़का स्टेनलेस और गर्मी प्रतिरोधी स्टील प्लेट, शीट और पट्टी के लिए सामान्य आवश्यकताएं
ASTM A484 / ASME SA484 स्टेनलेस स्टील बार्स, बिलेट्स और फोर्जिंग के लिए सामान्य आवश्यकताएं
एएसटीएम ए564 / एएसटीएम एसए564 बार्स, तार और आकार
एएसटीएम ए579 फोर्जिंग्स
ASTM A693 / ASME SA693 शीट, प्लेट और स्ट्रिप
ASTM A705 / ASME SA705 आयु सख्त स्टेनलेस स्टील फोर्जिंग
मिल-एस25043
12 प्रतिस्पर्धात्मक लाभ
(1) उच्च तापमान मिश्र धातु, संक्षारण प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाएं और अंशांकन केंद्र।
(3) पेटेंट प्रौद्योगिकी।
(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: वीआईएम + आईजी-ईएसआर + वीएआर
(5) उत्कृष्ट उच्च प्रदर्शन।
13 व्यापार अवधि
न्यूनतम आदेश मात्रा | बातचीत योग्य |
कीमत | बातचीत योग्य |
पैकेजिंग विवरण | पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, मिल की निर्यात मानक पैकिंग |
निशान | आदेश के अनुसार |
डिलीवरी का समय | 60-90 दिन |
भुगतान की शर्तें | टी/टी, एल/सी नजर में, डी/पी |
आपूर्ति की योग्यता | प्रति माह 300 मीट्रिक टन |
