उत्पाद विवरण:
|
| सामग्री: | मिश्र धातु सी-22, यूएनएस एन06022, एक पूरी तरह से ऑस्टेनिटिक उन्नत जंग-प्रतिरोधी मिश्र धातु | ||
|---|---|---|---|
| हाई लाइट: | उच्च शक्ति विशेष मिश्र,उच्च तापमान मिश्र,उच्च प्रदर्शन मिश्र धातु 22 बार |
||

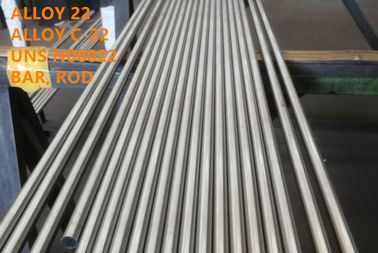

उच्च प्रदर्शन मिश्र धातु 22 (C-22, N06022) बार, पाइप, पट्टी, फोर्जिंग, रासायनिक और पेट्रोकेमिकल प्रसंस्करण के लिए तार
1 उत्पाद
उच्च प्रदर्शन मिश्र धातु 22 (मिश्र धातु सी -22, UNS N06022) रासायनिक और पेट्रोकेमिकल प्रसंस्करण के लिए अर्ध-उत्पाद
मिश्र धातु 22 मानक अर्ध-उत्पाद रूपों में शीट, स्ट्रिप, प्लेट, राउंड बार, फ्लैट बार, फोर्जिंग, षट्भुज, अंगूठी, डिस्क और तार शामिल हैं।
2 एक्वैरियम डिजाइन
मिश्र धातु C-22, UNS N06022, W.Nr. 2.4602, NiCr21Mo14W (DIN), NiCr21Mo14W3 (ISO), Inconel® मिश्र धातु 22, VDM® मिश्र धातु 22, निक्रोफ़र 5621 hMoW, Hastelloy® C-22®
3 ओवरव्यू
मिश्र धातु 22 एक पूरी तरह से उन्नत उन्नत जंग प्रतिरोधी मिश्र धातु है जो जलीय संक्षारण और ऊंचे तापमान पर हमला करने के लिए प्रतिरोध प्रदान करता है। यह मिश्र धातु सामान्य संक्षारण, थकावट, दरार की जंग, अंतर-कुंडली हमले और तनाव संक्षारण क्रैकिंग के लिए असाधारण प्रतिरोध प्रदान करता है।
4 आवेदन
मिश्र धातु 22 में रसायनों और पेट्रोकेमिकल्स उद्योग में आवेदन का एक व्यापक क्षेत्र है और इसका उपयोग कार्बनिक प्रक्रियाओं में घटकों के लिए किया जाता है जिसमें क्लोराइड होता है और उत्प्रेरक प्रणालियों के लिए होता है। यह सामग्री विशेष रूप से गर्म, कॉन्टामी-न्यूटेड खनिज एसिड, समाधान, कार्बनिक अम्ल (जैसे फार्मिक एसिड और एसिटिक एसिड) या समुद्र के पानी में प्रभावी है।
आवेदन के अन्य क्षेत्र हैं:
एसिटिक एसिड का उत्पादन
फार्मास्यूटिकल्स उद्योग
सूक्ष्म रसायन
5 रासायनिक संरचना (wt%):
ASTM B575 के अनुसार तालिका 1 (wt%)
| फे | नी | सह | सीआर | मो | डब्ल्यू |
| 2.0-6.0 | संतुलन | ≤2.5 | 20.0-22.5 | 12.5-14.5 | 2.5-3.5 |
| सी | Mn | सी | पी | एस | वी |
| ≤0.015 | ≤0.50 | ≤0.08 | ≤0.020 | ≤0.020 | ≤0.35 |
* किसी रचना के 'संतुलन' का संदर्भ यह गारंटी नहीं देता है कि यह विशेष रूप से उल्लिखित तत्व का है, बल्कि यह है कि यह मुख्य है और अन्य केवल न्यूनतम मात्रा में मौजूद हैं।
तालिका 2 नी-सीआर-मो-डब्ल्यू संक्षारण प्रतिरोधी मिश्र धातुओं की विशिष्ट रचनाएं
यह तालिका मिश्र धातु 22 के संयुक्त मिश्र धातु सामग्री (सीआर + मो + डब्ल्यू + एनबी) की तुलना अन्य समान रूप से मिश्र धातु सामग्री से करती है।
| मिश्र धातु | यूएनएस नं। | Wr.No | फे | नी | सीआर | मो | डब्ल्यू या एनबी | prEN * |
| 686 | N06686 | 2.4606 | 1 | 57 | 20.5 | 16.3 | 3.9 | 50.8 |
| 22 | N06022 | 2.4602 | 2.5 | 59 | 21.5 | 14.1 | 3.1 | 47.3 |
| सी-276 | N10276 | 2.4819 | 6 | 57 | 15.5 | 16 | 3.9 | 45.4 |
| 625 | N06625 | 2.4856 | 3 | 62 | 22 | 9 | 3.6Nb | 40.8 |
| सी -4 | N06455 | 2.4611 | 2 | 66 | 16 | 16 | - | 40 |
6 भौतिक गुण
20 डिग्री सेल्सियस पर घनत्व: 0.311 पौंड / 3 में (8.61g / सेमी 3 )
पिघलने की सीमा: 1351-1387 ° C (2464-2529 ° F)
विशिष्ट गर्मी: 0.091Btu / lb • ° F (381J / kg • ° C)
200 ओरेस्टेड (15.9 kA / m) पर पारगम्यता: o1.001
विद्युत प्रतिरोधकता: 730.7 ओम • सर्किल मिल / फीट, 1.215 माइक्रोह • मी
यंग के मापांक (गतिशील) 30.3x10 3 केसी। (209 GPa)
विस्तार का गुणांक 70-200 ° F, 6.90 x 10 6 in / में • ° F (21-193 ° C, 12.42 m / m • ° C)
7 M ECHANICAL PROPERTIES
कमरे में निम्नलिखित न्यूनतम मूल्य और बढ़ा हुआ तापमान निर्दिष्ट आयामों के अनुदैर्ध्य और अनुप्रस्थ परीक्षण नमूनों के लिए समाधान-एनेल्ड स्थिति पर लागू होते हैं। बड़े आयामों के गुणों पर अलग से सहमति होनी चाहिए।
तालिका 3 कमरे और ऊंचे तापमान पर यांत्रिक गुणों। VdTÜV शीट 479 के अनुसार न्यूनतम मूल्य
| तापमान | उपज शक्ति आरपी 0.2 | उपज ताकत आरपी 1,0 | तन्य शक्ति आर.एम. | बढ़ाव ए | ||||
| डिग्री सेल्सियस | ° F | एमपीए | ksi | एमपीए | ksi | एमपीए | ksi | % |
| 20 | 68 | 310 | 45 | 335 | 48.6 | 690-950 | 100-138 | 45 |
| 100 | 212 | 270 | 39.2 | 290 | 42.1 | |||
| 200 | 392 | 225 | 32.6 | 245 | 35.5 | |||
| 300 | 300 | 195 | 28.3 | 215 | 31.2 | |||
| 400 | 752 | 175 | 25.4 | 195 | 28.3 | |||
कमरे के तापमान पर तालिका 4 यांत्रिक गुण। VdTÜV शीट 479 के अनुसार न्यूनतम मूल्य
| उत्पाद का रूप | आयाम | उपज शक्ति आरपी 0,2 | उपज ताकत आरपी 1,0 | तन्य शक्ति आर.एम. | बढ़ाव ए | ||||
| मिमी | में | एमपीए | ksi | एमपीए | ksi | एमपीए | ksi | % | |
| प्लेट | ≤ ३ | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| कुंडल | ≤ ३ | 0.118 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| प्लेट | 3-50 | .118-1.97 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
| बार | 10-90 | .394-3.54 | ≥ 310 | 45 | ≥ 335 | 48.6 | ≥ 690 | 100 | ≥ 45 |
आईएसओ वी-नोच प्रभाव ऊर्जा केवी
| न्यूनतम मूल्य | न्यूनतम मूल्य |
| 20 ° C (68 ° F) | -196 ° C (-321 ° F) |
| 120 J (88.5 फीट · एलबीएस) | 96 जे (22.9 फीट · एलबीएस) |
1) 3 नमूनों का औसत मूल्य। केवल एक मूल्य न्यूनतम औसत मूल्य से नीचे गिर सकता है, और 30% से अधिक नहीं। मान वेल्डेड जोड़ों में गर्मी प्रभावित क्षेत्रों के लिए भी लागू होते हैं।
2) ये मान केवल DIN EN ISO 148-1 के अनुसार सामान्य नमूनों के लिए लागू होते हैं। DIN EN ISO 148-1 के अनुसार अंडरस्क्राइब किए गए नमूनों के लिए, notch इफ़ेक्ट की कठोरता के लिए इंगित किए गए न्यूनतम मूल्यों को इस तरह से कम किया जाना चाहिए, जो अंतर में नमूना क्रॉस-सेक्शन के लिए रैखिक है। अंडर सैंपल्स के लिए <5mm DIN EN ISO 148-1 के अनुसार, अलग-अलग केस के लिए अलग से निर्माता के साथ तालमेल होना चाहिए।
8 भ्रष्टाचार प्रतिरोध
बेहद कम कार्बन और सिलिकॉन सांद्रता के कारण, मिश्र धातु 22 में अनाज की सीमा-विघटन के लिए गर्म बनाने या वेल्डिंग में कोई प्रवृत्ति नहीं है। इसलिए इस मिश्र धातु को वेल्डेड होने पर मीडिया को ऑक्सीकरण और कम करने दोनों के साथ कई रासायनिक प्रक्रियाओं में उपयोग किया जा सकता है। उच्च क्रोम, मोलिब्डेनम और निकल सांद्रता मिश्र धातु को च्लो-राइड आयन हमलों के लिए प्रतिरोधी बनाते हैं। टंगस्टन की एकाग्रता इस प्रतिरोध को और बढ़ा देती है। मिश्र धातु 22 क्लोरीन गैस, हाइपोक्लोराइट और क्लोरीन डाइऑक्साइड के समाधान के लिए प्रतिरोधी है, जैसे कि सेलूलोज़ उद्योग में इसका सामना किया जा सकता है। मिश्र धातु को ऑक्सीकरण लवणों के केंद्रित समाधानों (जैसे लौह III और तांबे क्लोराइड) के उत्कृष्ट प्रतिरोध की विशेषता है
9 माइक्रोस्ट्रक्चर
मिश्र धातु 22 में एक घन, चेहरा केंद्रित क्रिस्टल संरचना है।
10 काम करने का साधन
मिश्र धातु निकेल मिश्र धातुओं के लिए मानक प्रक्रियाओं द्वारा आसानी से गढ़ी गई है। इसे आसानी से गर्म और ठंडा दोनों तरह से बनाया जा सकता है और इसे मशीनीकृत भी किया जा सकता है।
गरम करना
पानी या हवा में बाद में तेजी से ठंडा होने के साथ 1100 और 900 ° C (2012 ° F-1652 ° F) के बीच तापमान सीमा में सामग्री को गर्म-गर्म किया जा सकता है। इष्टतम गुण प्राप्त करने के लिए गर्म गठन के बाद गर्मी उपचार की सिफारिश की जाती है। हीटिंग के लिए, वर्कपीस को एक भट्टी में रखा जाना चाहिए जो पहले से ही लक्ष्य मूल्य तक गर्म हो।
ठंड लगना
मिश्र धातु 22 में अन्य सहायक स्टेनलेस स्टील्स की तुलना में उच्च कार्य सख्त दर है। उपकरण बनाते समय इसे ध्यान में रखा जाना चाहिए। वर्कपीस को समाधान-एनील्ड स्थिति में होना चाहिए। प्रमुख ठंड बनाने के काम के लिए मध्यवर्ती annealing आवश्यक है। 15% से ऊपर ठंड बनाने के लिए, नए समाधान का संचालन किया जाना चाहिए।
उष्मा उपचार
समाधान annealing 1105 और 1135 ° C (2021-2075 ° F) के बीच के तापमान पर होनी चाहिए।
इष्टतम संक्षारण गुणों को प्राप्त करने के लिए पानी के साथ शीतलक को तेज किया जाना चाहिए। फास्ट एयर कूलिंग को लगभग कम से कम मोटाई पर भी किया जा सकता है। 1.5 मिमी।
मशीनिंग
मिश्र धातु 22 को समाधान-एनील्ड स्थिति में मशीनीकृत किया जाना चाहिए। कम मिश्र धातु वाले स्टेनलेस स्टील के साथ तुलना में काम सख्त होने की दिशा में काफी ऊंचा होने की वजह से, कम काटने की गति और एक फ़ीड स्तर जो बहुत अधिक नहीं है का चयन किया जाना चाहिए और काटने के उपकरण को हर समय लगे रहना चाहिए। पहले से बने तनाव-कठोर क्षेत्र के नीचे काटने के लिए एक पर्याप्त चिप गहराई महत्वपूर्ण है। उपयुक्त, अधिमानतः जलीय, ठंड बनाने वाले स्नेहक की बड़ी मात्रा का उपयोग करके एक इष्टतम गर्मी लंपटता एक स्थिर मशीनिंग प्रक्रिया पर काफी प्रभाव डालती है।
11 मानक विनिर्देश
मिश्र धातु 22 ASME बॉयलर और दबाव पोत कोड खंड VIII, डिवीजन 1 के तहत 1250 ° F (677 ° C) तक की सेवा के लिए दबाव वाहिकाओं और घटकों के निर्माण के लिए अनुमोदित है। WerstÜblblatt 479 के तहत VdTÜV द्वारा मिश्र धातु को भी मंजूरी दी गई है।
रॉड, बार, वायर और फोर्जिंग स्टॉक
एएसटीएम बी 462 रॉड, बार और फोर्जिंग स्टॉक
एएसटीएम बी 564 / एएसएमई एसबी 564 फोर्जिंग
एएसटीएम बी 574 / एएसएमई एसबी 574 रॉड, बार और वायर
ASME कोड केस 2226
ASME कोड केस N-621
आईएसओ 9723
आईएसओ 9724
आईएसओ 18274 वायर
दीन 17752 रॉड और बार,
दीन 17753 तार
दीन 17754 क्षमा
एनएसी एमआर 0103 / आईएसओ 17945
एनएसी एमआर 0175 / आईएसओ 15156
VdTÜV 479
थाली, चादर
एएसटीएम बी 575 / एएसएमई एसबी 575
एएसटीएम बी 906 / एएसएमई एसबी 906
ASME कोड केस 2226
ASME कोड केस N-621
आईएसओ 6208
आईएसओ 9722
दीन 17750
एनएसी एमआर 0103 / आईएसओ 17945
एनएसी एमआर 0175 / आईएसओ 15156
VdTÜV 479
पट्टी
एएसटीएम बी 575 / एएसएमई एसबी 575
आईएसओ 6208
आईएसओ 18274
NACE MR0175 / आईएसओ 15156
पाइप और ट्यूब
एएसटीएम बी 619 / एएसएमई एसबी 619
एएसटीएम बी 775 / एएसएमई एसबी 775 वेल्डेड पाइप
एएसटीएम बी 622 / एएसएमई एसबी 622
एएसटीएम बी 829 / एएसएमई एसबी 829 सीमलेस ट्यूब
एएसटीएम बी 626 / एएसएमई एसबी 626
एएसटीएम बी 751 / एएसएमई एसबी 751 वेल्डेड ट्यूब
ASME कोड केस 2226
ASME कोड केस N-621
आईएसओ 6207
दीन १1५१
वेल्डिंग उत्पाद
INCONEL फिलर मेटल 622
AWS A5.14
ERNiCrMo-10
INCONEL वेल्डिंग इलेक्ट्रोड 622
AWS A5.11
ENiCrMo-10
अन्य उत्पाद प्रपत्र
एएसटीएम B366 / ASME SB366 फिटिंग
दीन 17744 रचना
12 प्रतिस्पर्धी लाभ
(1) उच्च तापमान मिश्र धातु, जंग प्रतिरोध मिश्र धातु, सटीक मिश्र धातु, आग रोक मिश्र धातु, दुर्लभ धातु और कीमती धातु सामग्री और उत्पादों में अनुसंधान और विकास के 50 से अधिक वर्षों का अनुभव।
(2) 6 राज्य प्रमुख प्रयोगशालाओं और अंशांकन केंद्र।
(३) पेटेंट तकनीक।
(4) अल्ट्रा-शुद्धता गलाने की प्रक्रिया: VIM + IG-ESR + VAR
(5) उत्कृष्ट उच्च प्रदर्शन।
13 व्यापार अवधि
| न्यूनतम आदेश मात्रा | बातचीत योग्य |
| कीमत | बातचीत योग्य |
| पैकेजिंग विवरण | पानी को रोकने, समुद्र में चलने योग्य परिवहन, मिल के मानक निर्यात पैकिंग |
| निशान | आदेशानुसार |
| डिलीवरी का समय | 60-90 दिन |
| भुगतान की शर्तें | टी / टी, एल / सी नजर में, डी / पी |
| आपूर्ति की योग्यता | 300 मीट्रिक टन / महीना |
