मेसेज भेजें
होम उत्पादपेट्रोकेमिकल उद्योग के लिए विशेष मिश्र

मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब

प्रमाणन
चीन China Machinery Metal Jiangsu Co., Ltd. प्रमाणपत्र
चीन China Machinery Metal Jiangsu Co., Ltd. प्रमाणपत्र
मैं अब ऑनलाइन चैट कर रहा हूँ

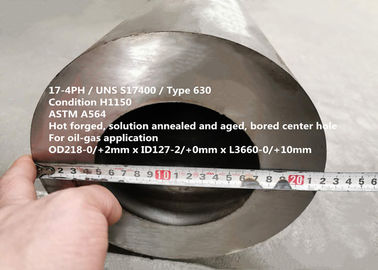

मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब

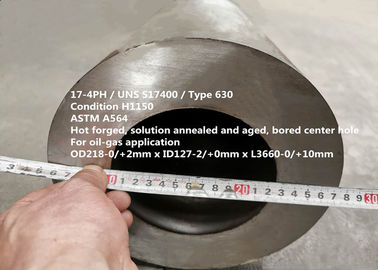

मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब
मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब

बड़ी छवि :  मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन में सी.एम.एम.सी.
ब्रांड नाम: CMMC
प्रमाणन: ISO 13485, ISO 9001 etc.
मॉडल संख्या: विनिर्देशन और ड्राइंग के अनुसार
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: Negotiable
पैकेजिंग विवरण: पानी को रोकने, समुद्र में चलने योग्य परिवहन, प्लास्टिक बॉक्स
प्रसव के समय: 30-60 दिनों
भुगतान शर्तें: डी / पी, एल / सी, टी / टी
आपूर्ति की क्षमता: प्रति माह 1000 टुकड़ों

मार्शिटिक वर्षा हार्डनिंग स्टेनलेस स्टील 17-4PH, SUS630 / S17400 मोटी दीवार मोटाई जाली ट्यूब

वर्णन
सामग्री: स्टेनलेस स्टील 17-4PH, S17400, SUS 630 जाली खोखले
हाई लाइट:

SUS 630 जाली सीमलेस ट्यूब

,

स्टेनलेस स्टील 17-4PH जाली सीमलेस ट्यूब

,

S17400 जाली सीमलेस ट्यूब

1 उत्पाद

Martensitic वर्षा कठोर स्टेनलेस स्टील 17-4PH (हालत H1100, H1150 आदि), SUS630, S17400 मोटी दीवार मोटाई जाली सीमलेस ट्यूब

2 एक्वैरियम डिजाइन

0C17Ni4Cu4Nb (GB / T), AISI630 (ASTM), WNN. 1.4542, X5CrNiCuNb16-4 (DIN)

3 आवेदन

(१) तेल-गैस

(२) पेट्रो-रसायन

4 ओवरव्यू

17-4PH एक क्रोमियम-निकेल-कॉपर वर्षा है, जो जंग प्रतिरोध के एक मध्यम स्तर के साथ-साथ उच्च शक्ति और कठोरता की आवश्यकता वाले अनुप्रयोगों के लिए इस्तेमाल किया जाता है। उच्च शक्ति लगभग 600 approximately (316 ℃) तक बनाए रखी जाती है। यह मिश्र धातु कई विशिष्टताओं में ग्रेड या टाइप 630 नामित है।

17-4PH एनिल्ड स्थिति में संरचना में मार्टेंसिटिक है और एक कम तापमान उपचार द्वारा मजबूत किया जाता है जो मिश्र धातु में एक तांबे युक्त चरण को अवक्षेपित करता है। वर्षा सख्त करने वाले परिवार में कई मिश्र धातुओं की तुलना में, S17400 मिश्र धातु को एक सरल गर्मी उपचार की आवश्यकता होती है; शक्ति और क्रूरता के संयोजन के आधार पर एक कदम प्रक्रिया 900 48 (482 ℃) से 1150 ℉ (621 ℃) तक के तापमान में आयोजित की जाती है। गुणों की एक विस्तृत श्रृंखला इस एक कदम गर्मी उपचार द्वारा उत्पादित की जा सकती है। 900 ℉ (482 ℃) रेंज में हीट ट्रीटमेंट सबसे ज्यादा ताकत पैदा करता है, हालाँकि यह S17700 या S15700 जैसे मिश्र धातुओं की तुलना में थोड़ा कम है। स्टेनलेस स्टील को सख्त करने वाली बाद वाली वर्षा आमतौर पर गर्मी उपचार को पूरा करने के लिए अधिक चरणों की आवश्यकता होती है।

5 रासायनिक संरचना (wt%):

फे नी नायब सीआर Cu मो टा
बाल। 3.0-5.0 5xC-0.45 15.5-17.5 3.0-5.0 ≤0.60 ≤0.45
सी Mn सी पी एस नायब + टा
≤0.07 ≤1.00 ≤0.70 ≤0.035 ≤0.030 0.15-0.45

6 भौतिक विज्ञान

घनत्व: 7.86 ग्राम / सेमी³ (0.284 पाउंड / इंच)

गलनांक: 1400-1440 ℃

7 मैकेनिक प्रॉपर्टी

कमरे का तापमान तन्यता गुण 900 48 (482 ℃) में गर्मी उपचार के साथ 1150 ℉ (621 ℃) सीमा तक काफी भिन्न हो सकता है। नीचे दिखाए गए मान विशिष्ट कमरे के तापमान गुण हैं जो कि विभिन्न वर्षा सख्त गर्मी उपचार के साथ-साथ 1950 ℉ (1066 ℃) समाधान गर्मी उपचार के लिए अपेक्षित हो सकते हैं।

शर्त H900 H1075 H1150
0.2% ऑफसेट यील्ड ताकत ksi 110 180 135 125
एमपीए 760 1,240 930 860
अत्यंत सहनशक्ति ksi 150 195 155 145
एमपीए 1,030 1,340 1,070 1,000
बढ़ाव (प्रतिशत 2 में) 8 10 10 10
कठोरता रॉकवेल सी स्केल

38 अधिकतम।

(363HB अधिकतम)

40-47

(388-444HB)

33-39

(311-376HB)

28-37

(277-352HB)

8 भ्रष्टाचार प्रतिरोध

17-4PH किसी भी अन्य मानक कठोर स्टेनलेस स्टील के लिए बेहतर संक्षारण प्रतिरोध है।

परीक्षणों से पता चला है कि 17-4PH का संक्षारण प्रतिरोध अधिकांश मीडिया में टाइप 304 स्टेनलेस स्टील के बराबर है। सामान्य तौर पर, 17-4PH मिश्र धातु का संक्षारण प्रतिरोध कठोर 400 श्रृंखला के स्टेनलेस स्टील्स से बेहतर होता है। अन्य वर्षा के साथ स्टेनलेस स्टील को सख्त करने के लिए, 17-4PH को तनाव को कम करने के लिए अतिसंवेदनशील होता है चरम शक्ति पर जंग। नतीजतन, अनुप्रयोगों में जहां क्लोराइड तनाव संक्षारण क्रैकिंग एक संभावना है, सामग्री को अंतिम छोर के उपयोग के साथ संगत सबसे कम कठोरता का उत्पादन करने के लिए कठोर होना चाहिए। यह उच्चतम तापमान पर गर्मी उपचार द्वारा किया जाता है जो उपयुक्त न्यूनतम गुण पैदा करेगा।

Annealed हालत में सामग्री आम तौर पर सेवा में नहीं रखा जाना चाहिए। इस स्थिति में, सामग्री में एक टेम्पर्ड मार्टेंसाइट संरचना होती है और यह वृद्ध सामग्री की तुलना में कम नमनीय होती है। अप्रशिक्षित मार्टेन्सिट अप्रत्याशित भंगुर भंग के अधीन हो सकता है। संक्षारक वातावरण में, अप्रशिक्षित मार्टेन्सिट सामग्री से हाइड्रोजन उत्सर्जन के रूप में उत्सर्जित होने वाली घटनाओं के प्रति अधिक संवेदनशील होता है, जिसमें ऊष्मा शोधन उपचारों में से एक वर्षा होती है। इसी तरह, अप्रशिक्षित मार्टेन्साइट सामग्री की तुलना में क्लोराइड स्ट्रेस जंग क्रैकिंग के प्रति अधिक संवेदनशील है, जिसमें मार्टेंसाइट को टेम्पर्ड किया गया है।

यह मिश्र धातु स्थैतिक समुद्री जल में क्षरण या दरार के लिए अतिसंवेदनशील है।

पेट्रोकेमिकल, खाद्य प्रसंस्करण और पेपर उद्योग में 304L ग्रेड के रूप में संक्षारण के लिए इसका प्रतिरोध समान है।

9 ऑक्सिडेशन रेजिस्टेंस

17-4PH का ऑक्सीकरण प्रतिरोध टाइप 410 की तरह 12 प्रतिशत क्रोमियम मिश्र धातुओं से बेहतर है, लेकिन टाइप 430 से थोड़ा कम है। वर्षा सख्त सतह ऑक्सीकरण का उत्पादन करेगा।

10 गर्मी उपचार

17-4PH एनेल्ड कंडीशन में सुसज्जित है। इसे सॉल्यूशन हीट ट्रीटेड कंडीशन भी कहा जाता है, या कंडीशन ए। एनीलिंग का संचालन लगभग 1900 ℉ (1040 ℃) से 1950) (1065 ℃) और कमरे के तापमान को ठंडा करने वाली हीट ट्रीटमेंट द्वारा किया जाता है। इस स्थिति में, सामग्री में एक मार्शलेंसिक संरचना होती है। एक मार्टेंसिक संरचना के रूप में, 17-4PH मिश्र धातु के पास एनाल्ड स्थिति में अपेक्षाकृत उच्च शक्ति और कठोरता है। सामग्री की शक्ति और कठोरता आमतौर पर वृद्ध अवस्था में H1150 से कुछ कम होती है।

17-4PH वर्षा सख्त स्टेनलेस स्टील के लिए उपयोग किए जाने वाले गर्मी उपचार नीचे संक्षेप में प्रस्तुत किए गए हैं।

शर्त तापमान समय
H900 900 ± 10 ℉ (482 ± 5 ℃) 60 मि। ± 5 मि।
H925 925 ± 10 ℉ (496 ± 5 ℃) 4 घंटे hr 0.25 घंटा
H1025 1025 ± 10 ℉ (552 ± 5 ℃) 4 घंटे hr 0.25 घंटा
H1075 1075 ± 10 ℉ (579 ± 5 ℃) 4 घंटे hr 0.25 घंटा
H1100 1100 ± 10 ℉ (593 ± 5 ℃) 4 घंटे hr 0.25 घंटा
H1150 1150 ± 10 ℉ (621 ± 5 ℃) 4 घंटे hr 0.25 घंटा
SA693 से हालत H1150-M 1400) 10 ℉ (760 ± 5 ℃) 2 घंटे + 1150 ℉ 10 Hours 4 घंटे

11 प्रक्रिया

फोर्जिंग → रफ मशीनिंग → सोल्यूशन एनीलिंग → एजिंग → सेंटर होल बोरिंग → टेस्ट एंड इंस्पेक्शन

12 उत्पाद क्षमता

आयुध डिपो: 120-300 मिमी

आईडी: 50-200 मिमी

लंबाई: 500-10,000 मिमी

स्ट्रेटनेस: ness1 मिमी / मी

सतह: किसी न किसी machined

13 मानक विनिर्देश

SAE AMS 5643R

एएसटीएम A564

14 व्यापार अवधि

न्यूनतम आदेश मात्रा बातचीत योग्य
कीमत बातचीत योग्य
पैकेजिंग विवरण पानी की रोकथाम, समुद्र में चलने योग्य परिवहन, प्लास्टिक बॉक्स
निशान आदेशानुसार
डिलीवरी का समय 30-60 दिन
भुगतान की शर्तें टी / टी, एल / सी नजर में, डी / पी
आपूर्ति की योग्यता 1000 मीट्रिक टन / महीना

सम्पर्क करने का विवरण
China Machinery Metal Jiangsu Co., Ltd.

व्यक्ति से संपर्क करें: Mr. lian

दूरभाष: 86-13913685671

फैक्स: 86-510-86181887

हम करने के लिए सीधे अपनी जांच भेजें (0 / 3000)

अन्य उत्पादों
